1、用途
适用于含有***混合气体、具有******的煤矿井下 , 在交流 50 Hz、额定电压 1140V 及以下中性点不直接接地的供电电网中
2、特点
综合保护器是以32位单片机为核心，辅以工业级外围芯片，以及科学的算法，保护可靠灵敏，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在装置的设计上，采用标准化、模块化硬件设计，A/D转换，电源模块,晶体计时。在用户界面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作***密码，有效防止误操作发生。本综合保护器存贮一套定值，并可在线查询、修改，具备事件顺序记录、及事件、遥测、遥信、遥调、遥控等功能。具备完备的自检功能，故障***到主要芯片。
综合保护器配置带隔离RS-485标准通讯接口，通讯方式可采用通信电缆线。
3、型式、基本参数
3.2、基本参数
综合保护器工作电压：AC36V；
综合保护器工作容量：15W；
额定电压：1140V、660V、380V；
整定电流：30A、60A、80A 、120A、200A；其中30A、60A和80A小电流1A，步长为0.1A；120A、200A小电流5A，步长为1A。
3.3、综合保护器电源标准频率为：50Hz。
3.4、综合保护器为长期工作制。
4、工作条件
a) 海拔不超过2000m；
b) 大气压：80～110KPa；
c) 环境温度为：-10℃～＋70℃；
d) 空气相对湿度不大于95％（环境温度为＋25℃）；
e) 无足以腐蚀金属和损坏绝缘的环境；
f) 无滴水及水浸的地方；
g) 工作场所无摇动和冲击振动；
h) 用于矿井时，必须安装于各种型号电磁起动器隔爆腔内；
i) 工作电压：AC13～30V，50Hz。
5、工作原理
当需要水位控制时，将工件模式选择为“水位”模式，当外部水位达到高水位时，内部的继电器KB吸合，KM得电吸合，通过辅助节点ZJ-1保持。当外部水位降低到低水位以下时，真空接触器KM失电，负载断开。也可以通过就地的停止铵钮“TA1”停止。

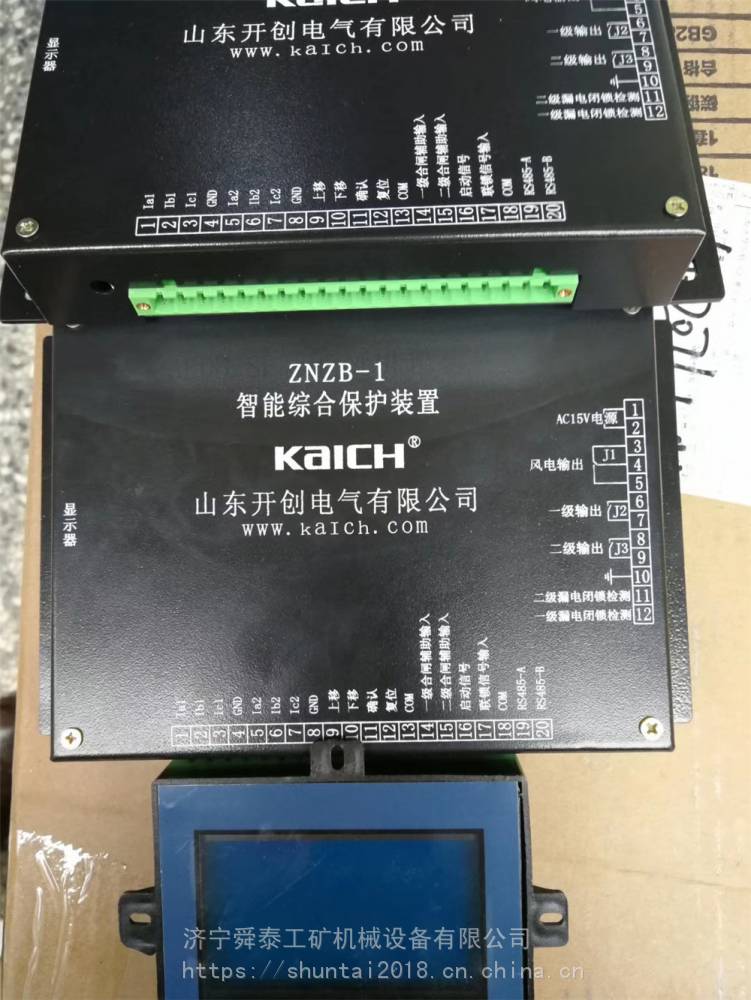

6 产品展示
