锐测电气设备RCTF变电站变频串联谐振试验装置 变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。按规程要求满足变压器、 GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具 有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

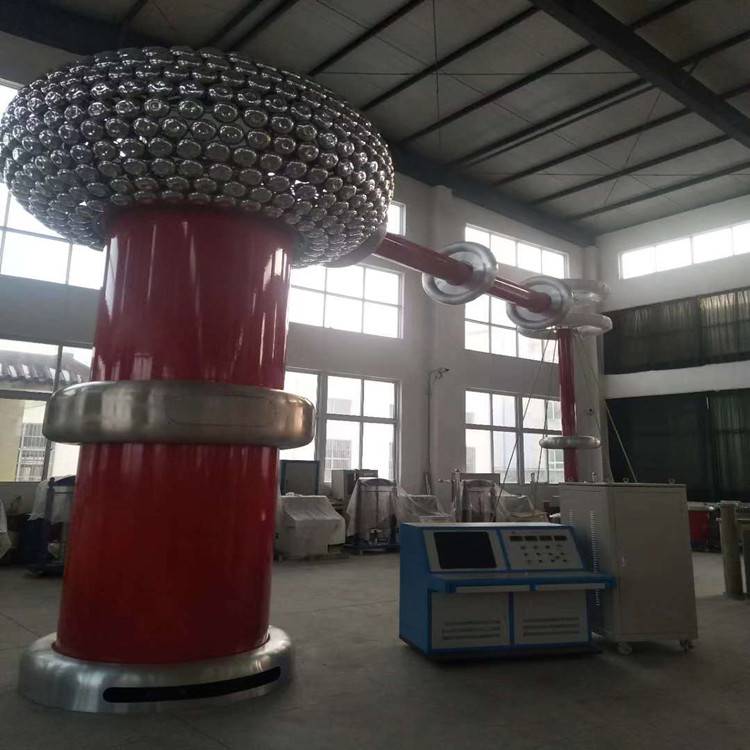

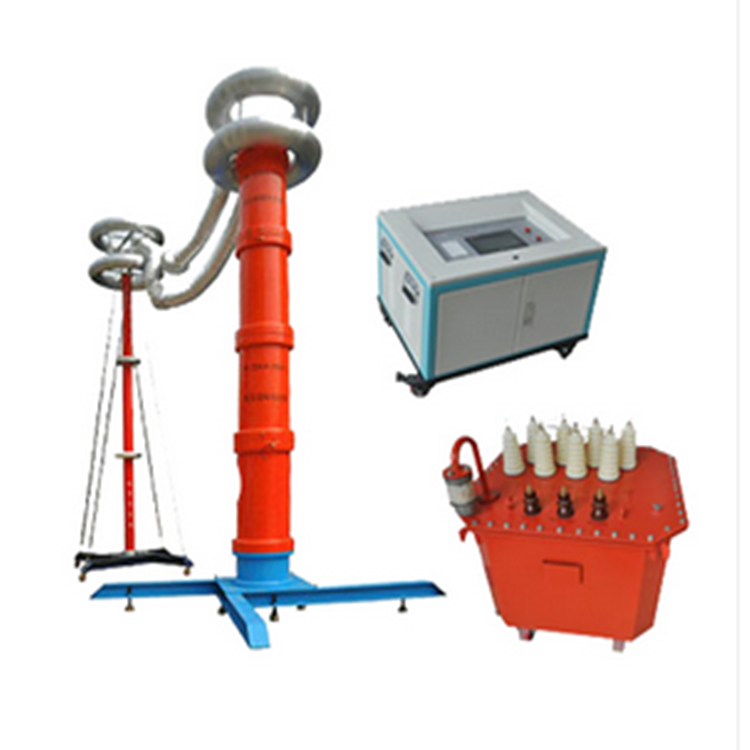

本产品主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口SPWM数字式波形发生芯片，频率分辨率为 16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了IPM模块，确保仪器稳定和安全。
产品别称 变电站谐振 同电压等级、同容量的电抗器其体积较小、重量较轻； 在额定负载时温升小； 采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠； 变频控制源容量裕度大； 保护功能强，输出波形好，稳定性好； 具备多种工作模式，操作方便； 采用220V或380V单相电源，方便现场取电。 配置灵活，可选配不同类型电抗器，满足不同试品要求，实现一机多用，性能价格比高。 技术参数：
额定输出电压：0～800kV（AC有效值）及其以下 输出频率：20～300Hz 谐振电压波形：纯正弦波,波形畸变率＜1.0% 试验容量：1000kVA及其以下 工作制：满功率输出下,一次连续工作时间15min 品质因数：30～90 频率调节灵敏度：0.1Hz,不稳定度＜0.05% 工作电源：380/220V±15%/50Hz±5%
设备主要配置及技术参数说明 1.变频电源： 技术参数
额定功率：6kW 输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。 输出电压：0～400V可调 输出电压频率：20～300Hz 频率调节:0.1Hz步进可调 频率不稳定度:≤0.02% 输出电流：0～30A
性能特点：
放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。 防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。 参数显示：触摸或外接鼠标大屏幕液晶界面显示系统。 可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操 作模式切换、电容，电感，频率互换计算、参数查询等, 可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。 参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置。 可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择。 试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。 保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。 数据存储功能：试验结果保存、打印、上传、回查等。 a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。 b、数据查询：可将已保存的试验结果数据显示到屏幕上。同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印。 自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.5%。 调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～65Hz、50Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在调谐效率与调谐精度之 间取得优化平衡。 频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。 锐测电气设备RCTF变电站变频串联谐振试验装置 |
