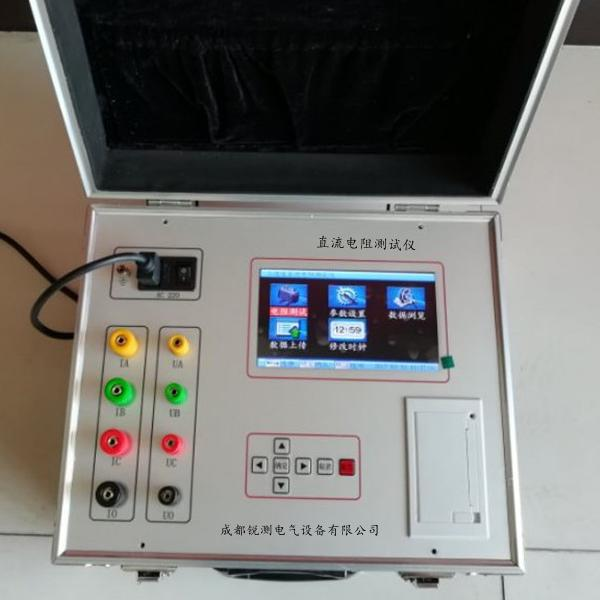

锐测电气RCZL-203直流电阻测试仪图片
一、 概述
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等***线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现***线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足***线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了直流电阻测试仪。该仪器采用新电源技术，锐测电气RCZL-203直流电阻测试仪图片
三、技术指标
1. 输出电流及量程：输出电流：0-20A,量程0.5mW-2KW。
电流 | 量程 | 电流 | 量程 |
20A | 0.5mW-500mW | 2A | 20mW-5W |
10A | 1mW-1W | 0.5A | 2W-20W |
5A | 10mW-2W | 0.2A | 10W-50W |
注：50W以上量程请用0.2A档位测试。
2. 测试精度: 0.2% 分辨度： 0.1mW。
3. 仪器采用7寸大屏幕真彩色液晶显示，中文菜单、接线图形提示，操 作直观方便。
4. 对于YN联接绕组的变压器可同时测量（三相同测）；对于△和Y联接绕组的变压器可一次接线分别测量(三相分测)；可测量YN联接绕组的变压器N相的连接线电阻（零线电阻）。
5. 可对绕组材质，测量温度进行换算;自动显示三相绕组不平衡率。
6. 可在测试界面手动调整分接位置。
7. 具有大容量存储功能，可存储200条测试记录，
8. 工作电源： AC220V±10﹪；工作温度：﹣10℃～40℃；工作湿度：环境湿度＜80%RH
9. 仪器重量：4㎏。
