概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，仪器采用新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

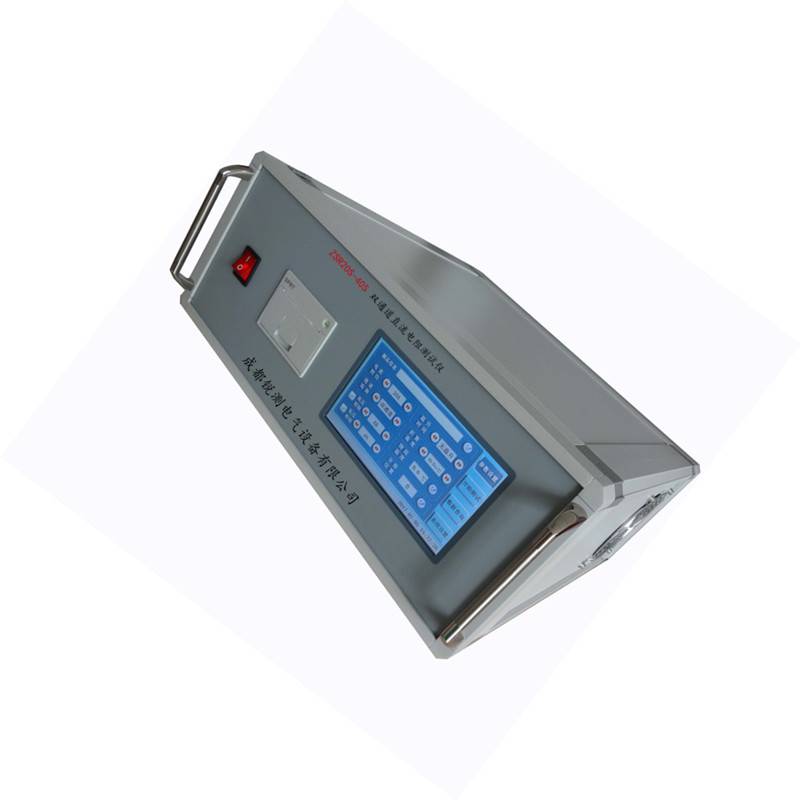

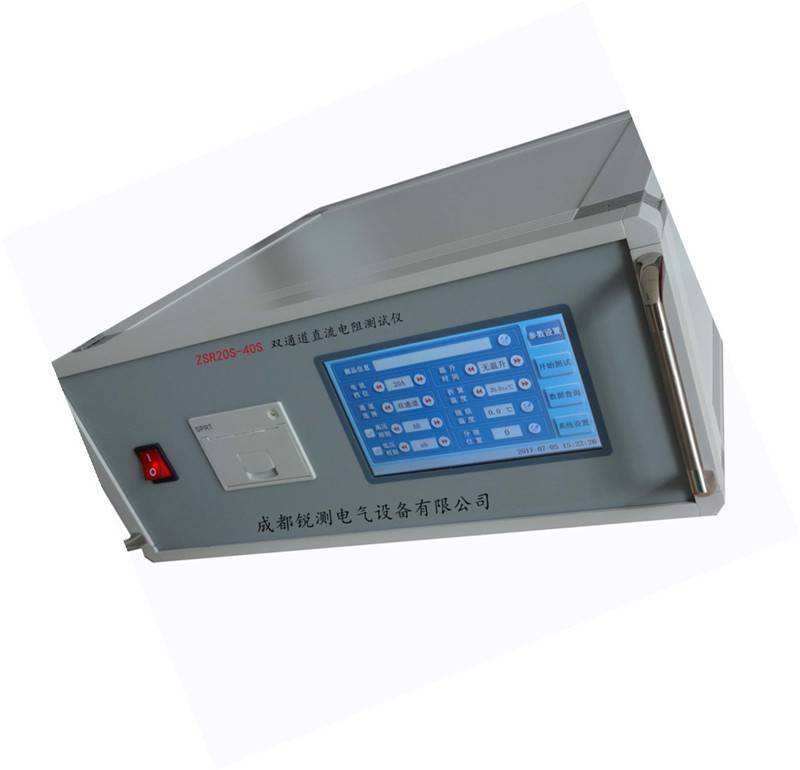

RCSR40S直流电阻测试仪，是为三芯五柱大型变压器温升测量而设计，充电和测量速度快，能满足变压器温升试验对时间的要求，双通道测量，实时采样，打印输出，使温升试验不再成为难题。
安全措施
1、 使用本仪器前请认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、 仪表应避免剧烈振动。
5、 对仪器的维修、护理和调整应由技术人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、 在测试过程中，禁止移动测试夹和供电线路。
性能特点
1、 仪器输出电流大，电压高。
2、 双通道测量，同时测量两个电阻值。
3、 具有完善的保护电路，可靠性强。
4、 卧式结构，便于变压器厂现场操作。
5、 具有音响放电报警，放电指示清淅，减少误操作。
锐测电气RCSR40S双通道直流电阻测试仪操作方法
技术指标
1、 输出电流： <15mA、2.5A、5A、10A、20A、40A
2、 量程：50μΩ～1Ω （40A）
100μΩ～2Ω （20A）
200μΩ～4Ω （10A）
1mΩ～8Ω （5A）
2mΩ～16Ω （2.5A）
10Ω～20kΩ （<15mA）
3、 准确度：±(0.2%+2字)
4、 分辨率：0.1μΩ
5、 工作温度：0～40℃
6、 环境湿度：≤90%RH，无结露
7、 工作电源：AC220V±10%，50HZ±1HZ
8、 外形尺寸：448*463*177（mm）
9、 净重：15KG
测试线长度：标配13米 长度可以定制
