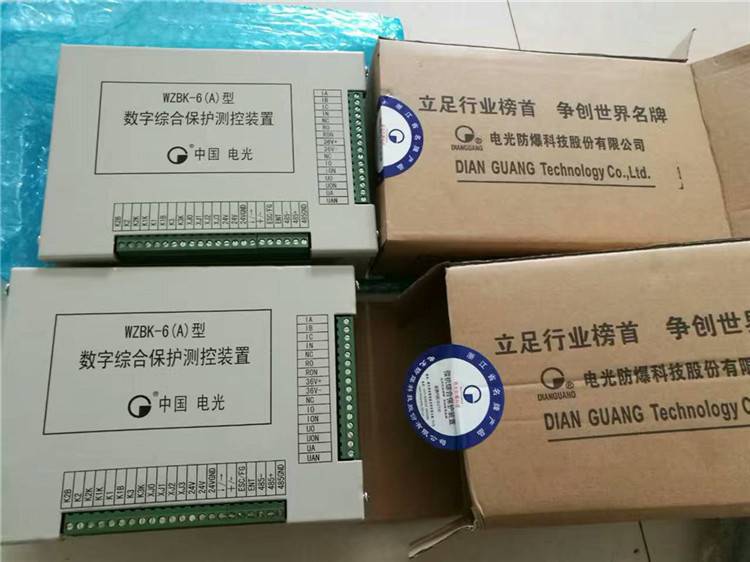

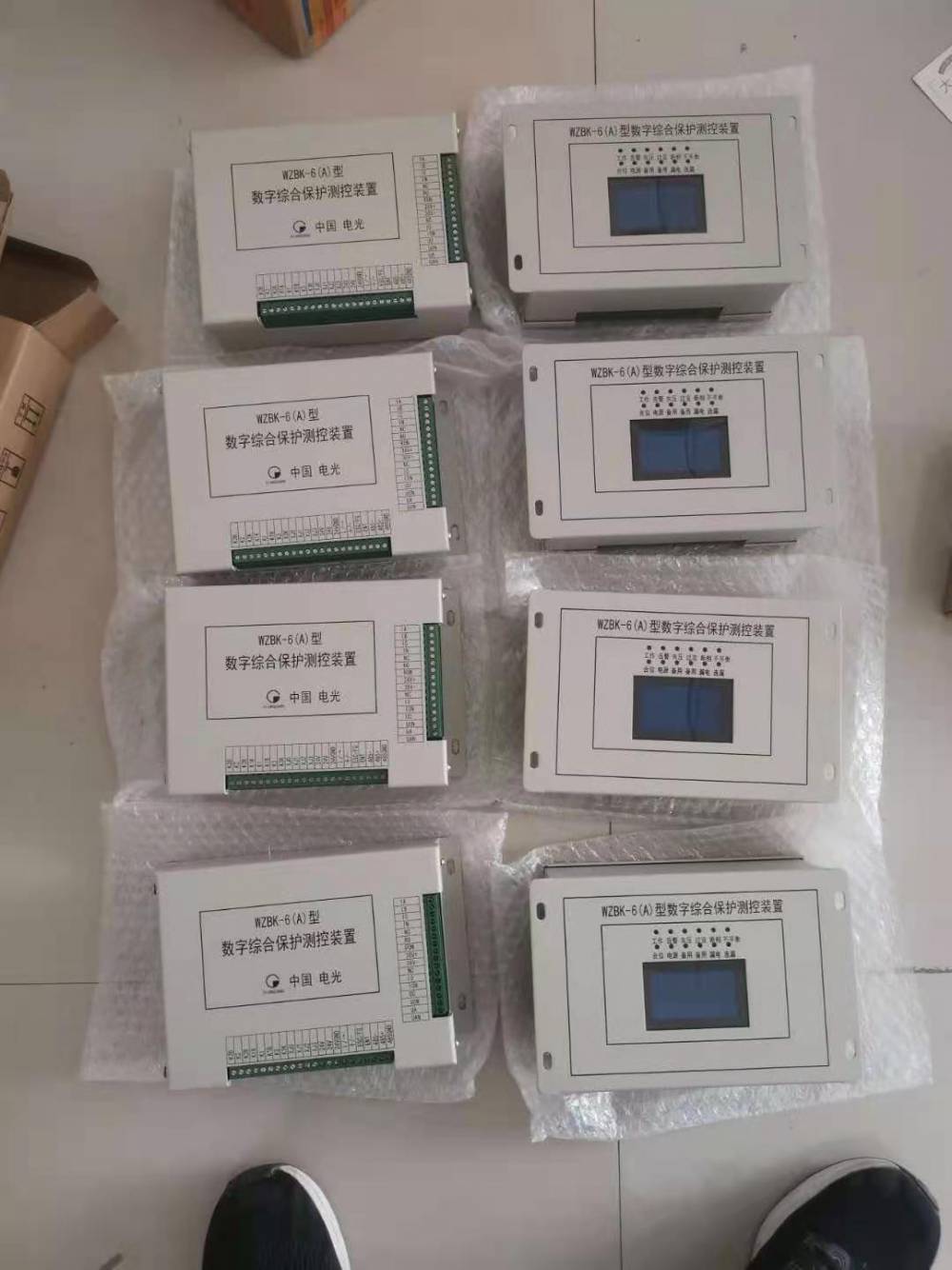

WZBK-6（A)型数字综合保护测控装置是微机监控保护系列产品之一，主要应用于工业系统交流50Hz,标称电压660V及以上的电网中，用于改善供电电压质量的控制装置。本装置以16位单片机为核心，辅以工业级外围芯片、小型互感器、小型继电器，运用科学的算法，使保护灵敏可靠，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在设计上，采用标准化、模块化硬件设计，的A／D转换，AC127V 的电源；在用户介面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示。对重要操作均设有***密码，既方便了用户操作，又有效地防止了误操作的发生。装置能存贮一套定值，可在线查询、修改，并具备事件顺序记录及事件遥测、遥信远传等功能；具备完备的自检功能，故障***到主要芯片。装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
技术特征
主要技术指标
1额定电压：660V、1140V；
2额定电流：400A;
3极限分断电流：9000A/660V，7500A/1140V;
4短路保护动作时间：＜100毫秒。
主要功能
漏电保护:
a)经1KΩ电阻漏电动作时间：作分支开关时≤50毫秒（无***）；200-400毫秒（有***）；此值可调。
b)在电网每相对地电容不大于1μf，分支每相对地电容不大于0.3μf时，漏电电阻在20K（1140V）、11K（660V）以下能可靠地实现选择性漏电保护和后备保护，在1KΩ漏电时能保证有选择性地实现30毫安秒的安全保护指标。
c)当开关负荷侧绝缘电阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）时总开关、分支开关均能可靠地实现漏电闭锁功能。
d)***报警保护功能
保护器预留了***检测接口，可外接***检测传感器。当***浓度大于等于2%，保护装置将进行***报警保护动作，如需要此功能，请直接与厂家联系。
e)通讯功能
使用环境 装置应能在下列环境下正常工作：
a） 海拔不超过2000米，周围环境压力为（0.8~1.1）3105Pa；
b） 周围环境温度为－5℃~+40℃；
c） 周围空气相对湿度不大于95%（+25℃）；
d） 须能防止水或其它液体浸入起动器内部；
e） 无剧烈振动、颠簸以及与水平面安装斜度不超过15°。
1、本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。 起动器由装在撬形底架上的方形隔爆外壳，本体装配（包括可拆装的控制板装配），前门及电器件装配等部分组成，外壳的前门为平面止口式。当前门右侧中部的机械闭锁***后可以抬起起动器 智能化 额定电压（V） 额定电流（A） 真空智能型 隔爆兼本安 起动器
2、左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高）前门即可打开，关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。
