东风D9摆臂垃圾车（配套8立方摆臂垃圾箱）产品介绍：
一、东风D9摆臂垃圾车 车辆主要技术参数
| 产品主要技术资料 | |||
| 产品名称： | 东风D9摆臂式垃圾车 | 外型尺寸(mm)： | 8100,7900,7350x2500x3350 |
| 总 质 量 ：(kg) | 16000 | 接近/离去角 | 19/18 |
| 额定质量：(kg) | 8555,9145 | 前悬/后悬(mm)： | 1230/2170 |
| 整备质量：(kg) | 7250,6660 | 车速(km/h)： | 90 |
| 轴荷： | 5600/10400 | ||
| 底盘参数 | |||
| 底盘型号： | EQ1165LJ9BDE | 批次： | 299 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 3950,4500 | 前 轮 距(mm)： | 1858,1949,1765,1891 |
| 额定载客(含驾驶员)： | 3 | 后 轮 距(mm)： | 1806,1865,1750 |
| 轮 胎 数： | 6 | 弹***数： | 8/10+7 |
| 轮胎规格： | 9.00R20,10.00R20 | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| ISB180 50 Y***S160-50 | 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 | 5900 3767 | 132 118 |
| 排放标准： | GB17691-2005国Ⅴ,GB3847-2005 | 燃料种类： | 柴油 |
| 其它资料 |
| 1、该车整车长(mm)/轴距(mm)/整备质量(kg)对应关系为:8100/4700/7250,7900/4500/7250,7350/3950/6660。2、防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁、底板采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):425。3、ABS型号: J ABS,生产厂家: 焦作博瑞克控制技术有限公司,安装具有******功能的行驶记录仪。4、发动机与油耗值对应关系:Y***EG170-50/26.0, Y***EG185-50/26.3,ISB180 50/27.8,ISB210 50/26.3,ISD160 50/26.3。5、车辆颜色可变化、字体喷涂位置可变化。6、专用装置:摆臂机构,主要用于城镇环卫散装生活垃圾的收集与运输。 |
二、东风D9摆臂垃圾车的底盘配置
配置一：3950mm轴距，东风D9排半2315mm驾驶室，可选用玉柴160马力、康机180马力6缸发动机，东风6档变速箱，250车架，气制动，动转，离合气助力，空调，电动窗，中控锁，排气辅助制动，干燥器，断气刹，ABS，车桥3.9/8吨，9.00R20钢丝胎。
配置二：4500mm轴距，东风D9排半2315mm驾驶室，东风康明斯180马力6缸发动机，法士特8档变速箱，250车架，气制动，动转，离合气助力，空调，电动窗，中控锁，排气辅助制动，干燥器，断气刹，ABS，车桥4.5/10吨，10.00R20钢丝胎。
三、东风D9型8方摆臂垃圾车生产改装
【摆臂机构：】
摆臂机构由钢板组成厢形结构件，其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动，其旋转角度为145°，由此可提升料斗，以及对料斗作倾翻运动。
【摆臂式垃圾车料斗：】
料斗是金属焊接件，有敞开和密封两种形式。当散装货物装入料斗后，挂***链，通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起，落地后取下一端的吊链可操作料斗卸料。料斗的倾翻角可达86°。
【液压操作系统：】
由液压油箱、液压油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。，整个系统由汽车变速箱、取力器提供动力，手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。
四、摆臂垃圾车专用性能说明
摆臂垃圾车广泛适用于城市、街道、学校垃圾收集与处理，该车的特点是垃圾箱与车体可分离，能实现一台车与多个垃圾斗联合作业，整车带自卸功能，液压操作，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部分对城镇垃圾的清理、运输等。
适用于城镇的收集、转运，具有结构简单、操作灵活、性能可靠、转运效率高。
摆臂垃圾车根据功能可分为：地面式摆臂垃圾车、地坑式摆臂垃圾车。
摆臂垃圾车垃圾斗可分为：梯形斗、船形斗、方形斗、密封斗。

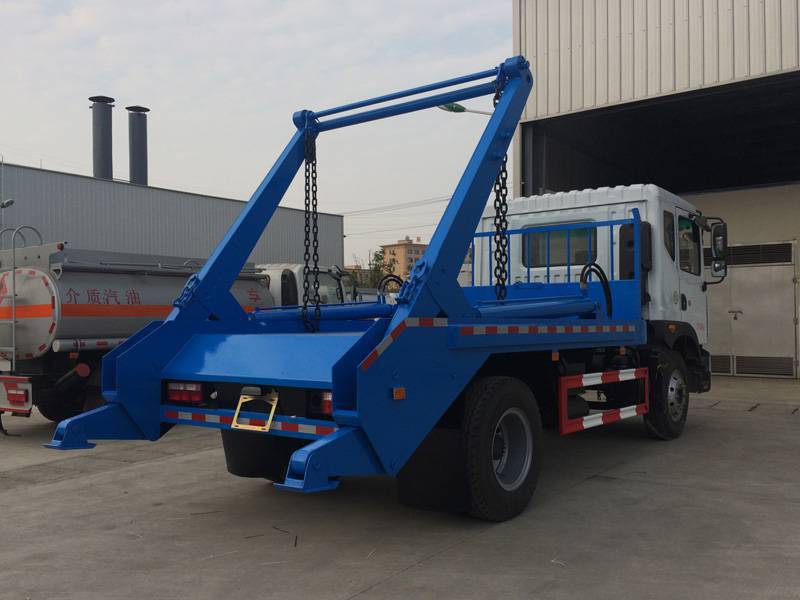

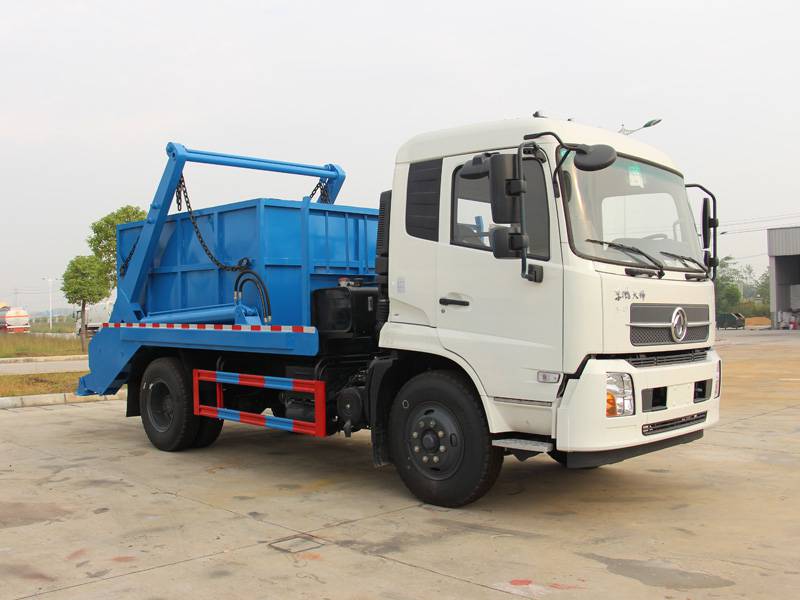

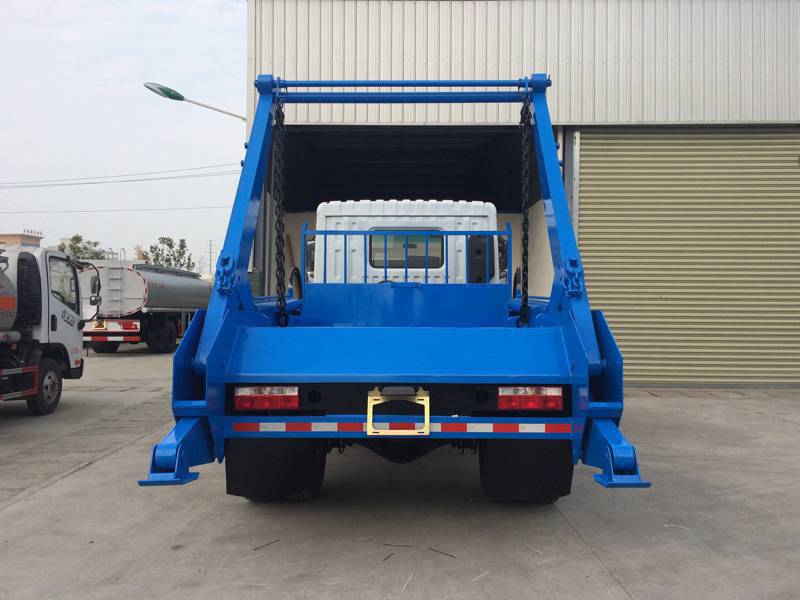

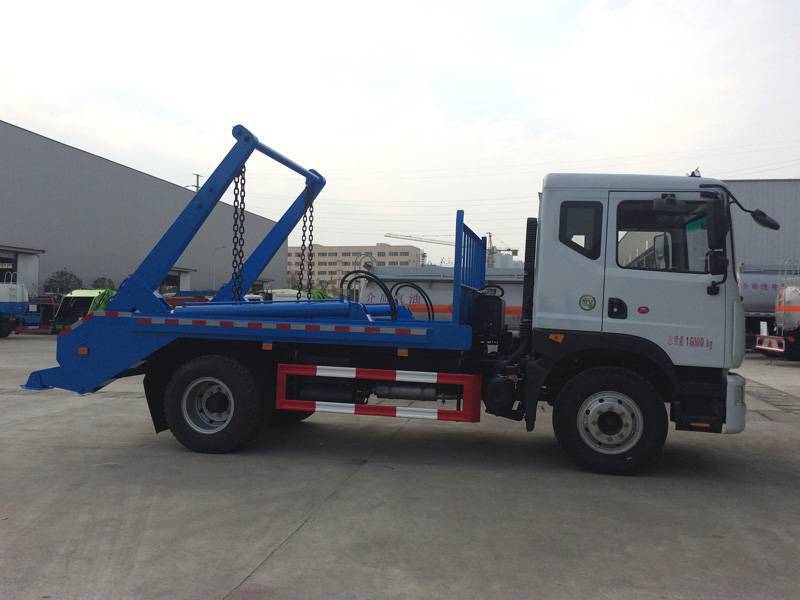

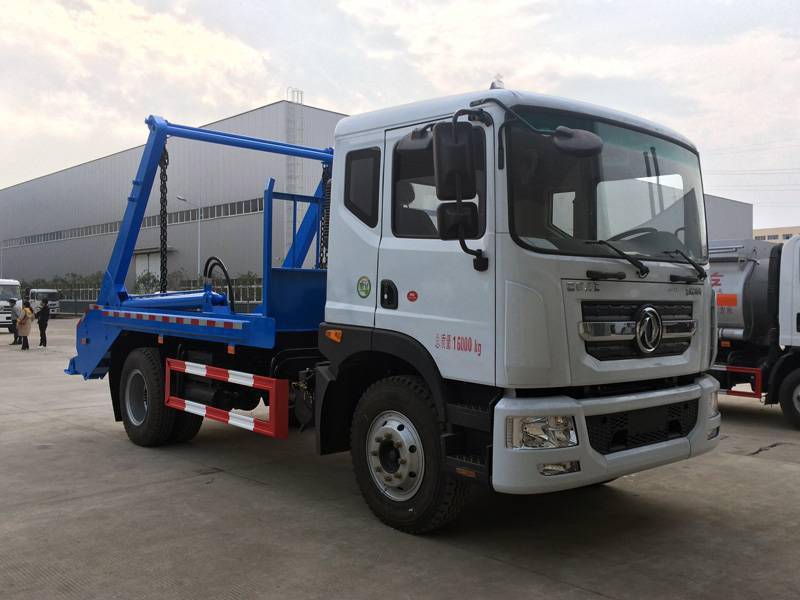

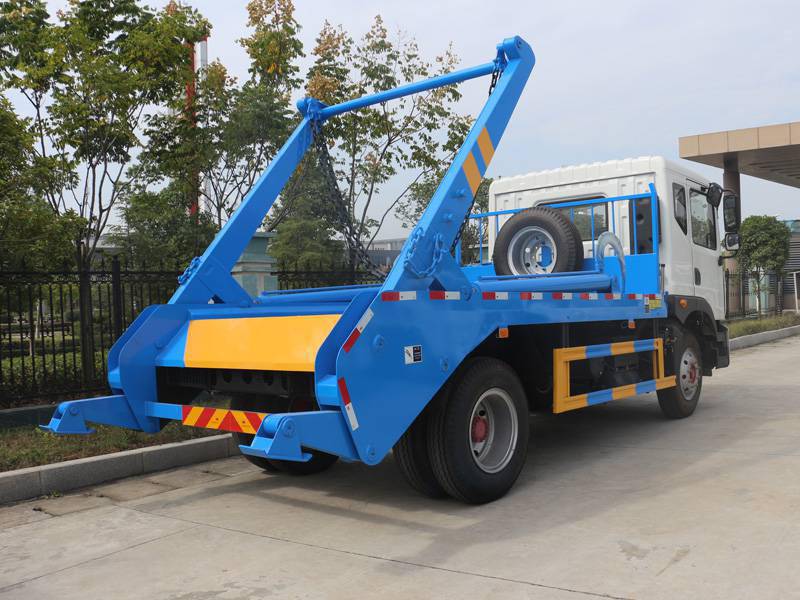

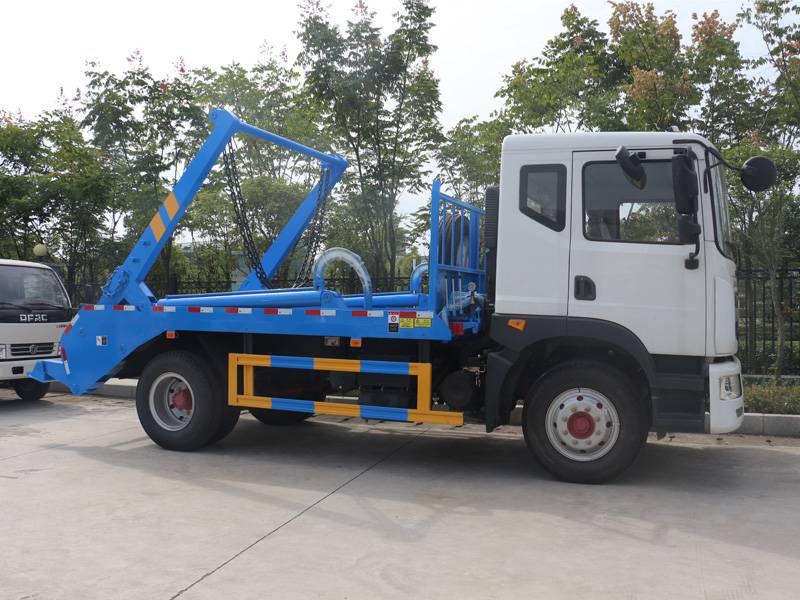

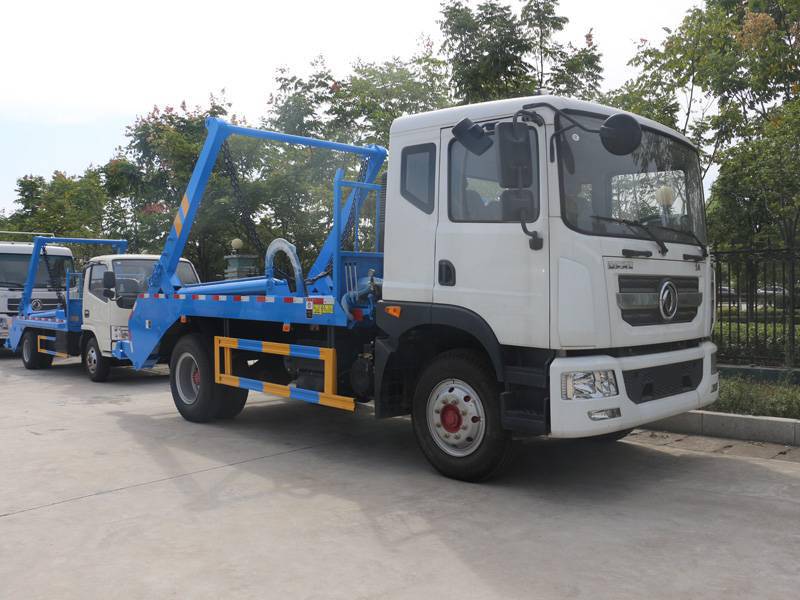

五、8方东风D9摆臂垃圾车***图片展示
