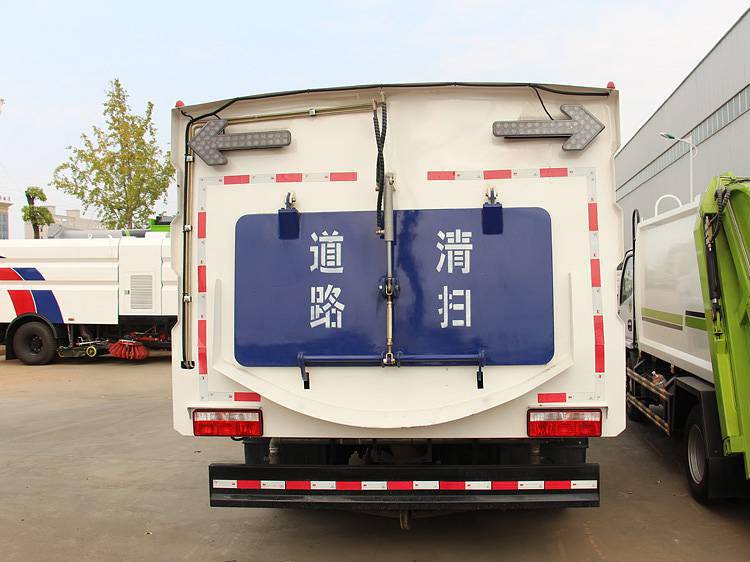

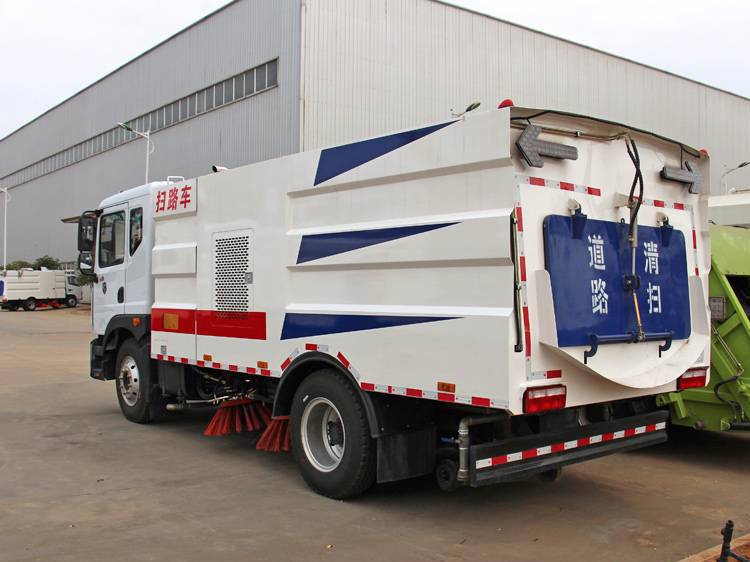

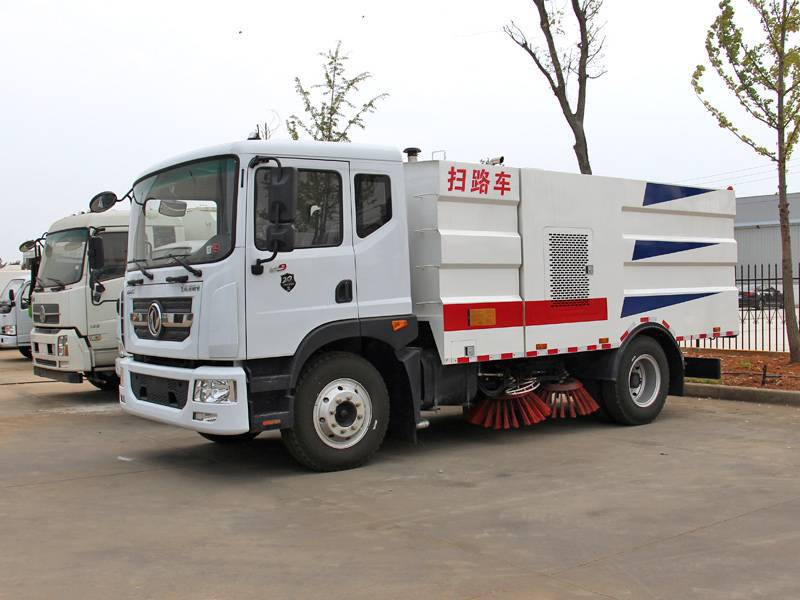

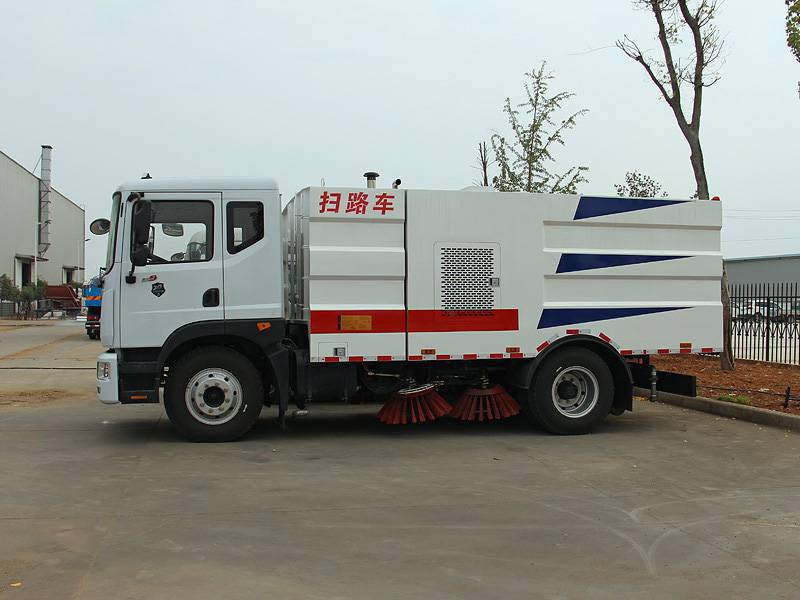

东风多利卡D9扫路车***图片展示：
扫路车车型介绍：
扫路车可选配长安、东风、福田、江铃、江淮、凯马、解放、庆铃五十铃等系列品牌底盘；
扫路车的特点：中置4扫盘，采用无级变速自动离合器，免维护离心式风机，利用扫盘将垃圾清扫集中，副发动机带动风机产生的负压将垃圾吸入箱体内部，从而达到清洁路面的目的。我厂生产的扫路车采用西门子控制开关，台湾电磁阀组，不锈钢垃圾箱，国产优质电子水泵，垃圾箱带举升自卸功能，尾部带LED箭头提示灯，手动泵应急系统。
扫盘清扫时喷水架可喷出水雾，避免扬尘二次污染。
清扫宽度：2.6-3.2米，吸入粒度120mm；
选装：前冲后洒洒水装置，垃圾箱自洁功能，倒车影像作业功能等。
扫路车适用范围：颗粒较大的生活垃圾，如菜市场、环卫道路、厂区等。
| 整车技术参数 | |||
| 车辆名称: | 东风多利卡D9扫路车 | 公告批次: | 326 |
| 总质量 | 16000(Kg) | 容积: | |
| 额定载质量 | 7155(Kg) | 整备质量 | 8650(Kg) |
| 外形尺寸 | 8500,7880,7300×2470×3100(mm) | 货厢尺寸 | ××(mm) |
| 接近角/离去角: | 19/12,10,11,9,9(°) | 前悬/后悬: | 1230/1670,2070,1950,2150,2120(mm) |
| 轴数: | 2 | 轴距: | 3950,4500,4700,5200,5600(mm) |
| 轴荷: | 5600/10400 | 车速: | 90(km/h) |
| 其它 | 1,该车用于扫路。整车长度/轴距/后悬对应关系为(mm):7300/3950/2120,7880/4500/2150,7880/4700/1950,8500/5200/2070,8500/5600/1670。2,防护材料:Q235A碳钢,连接方式:左右侧面防护由专用装置代替,后下部防护与副梁采用焊接连接,后部防护断面尺寸(mm):50×200,后部防护离地高度(mm):440。3,ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS.安装具有******功能的行驶记录仪。4,选装吸尘盒和单个扫地刷装置。5.采用9.00R20 16PR,10.00R20 14PR,16PR,18PR规格轮胎。 | ||
| 底盘EQ1161LJ9BDE技术参数 | |||
| 底盘型号 | EQ1161LJ9BDE | 底盘企业: | 东风汽车股份有限公司 |
| 轮胎数 | 6 | 弹***数: | 8/10+7 |
| 轮胎规格: | 9.00R20,10.00R20 | 转向形式: | 方向盘 |
| 前轮距: | 1858,1949,1923,1891 | 后轮距: | 1806,1865 |
| 底盘排放标准: | GB17691-2005国Ⅴ,GB3847-2005 | ||
| 燃料种类: | 柴油 | 批次: | 327 |
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| ISB210 50 ISB180 50 Y***S160-50 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 | 5900 5900 3767 | 155 132 118 |
1、扫路车工作原理
扫路车装有四个扫刷，后置吸嘴，左、右前扫刷将角落的垃圾由外向内，集中扫向中刷能清扫到的范围，中刷将垃圾清扫至吸嘴前方，由吸嘴把垃圾吸入到垃圾箱内存放。
为了减少在清扫过程中二次扬尘污染，扫路车在左、右前扫盘上方装有喷水嘴产生喷雾进行抑尘（可根据客户需求，加装前冲和后洒）。
2.、扫路车适用环境
由于扫路车只是在清扫时候由扫盘上方的喷水嘴产生水雾经行简单降尘，箱体内部没有过滤系统，部分灰尘会从风机出风口排除产生二次扬尘污染。所以扫路车比较适用于路面灰尘不太多的场所，例如城市主干道、高速公路、环城公路、机场、码头等，像水泥厂、煤厂等路面灰尘太厚的地方则不太适用。
3、扫路车功能介绍
A、采用吸扫混合的方式收集垃圾，湿式除尘、电液控制，液压倾翻卸料的作业方式对路面进行清扫作业。
B、采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
C、采用“中置四扫盘+喷雾降尘装置+中心隔板+后置吸嘴”的结构布局，让清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
D、副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
E、扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。
F、扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
G、采用***，***的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
H、工作宽度：2M ；吸入粒度：φ120mm；作业能力：13000㎡/h-30000㎡/h
