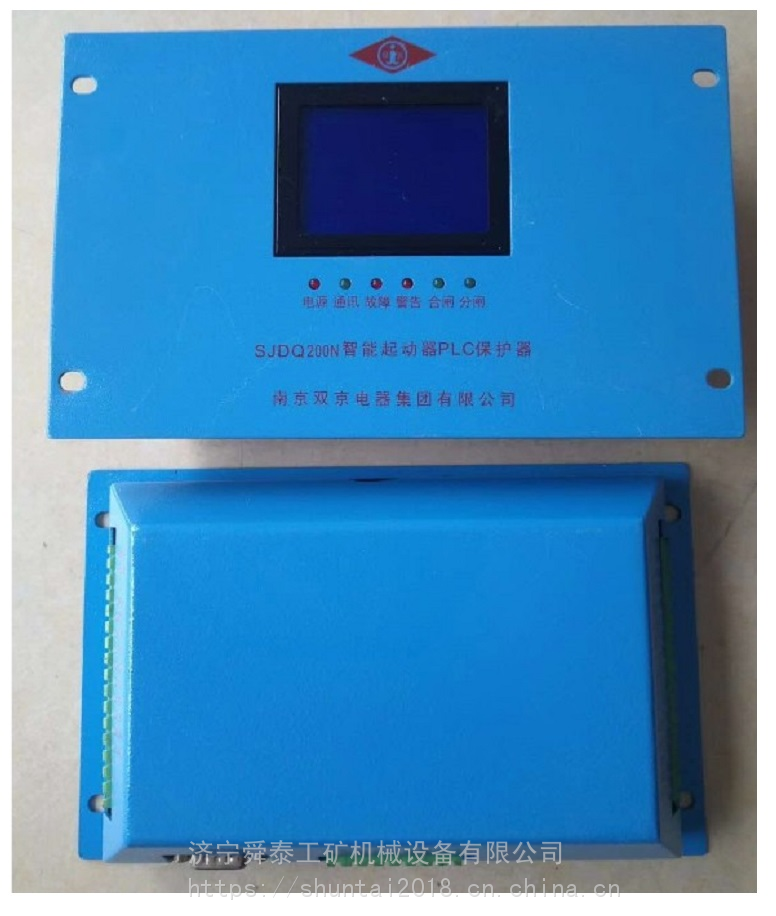

QXZB-DY综合保护测控装置
小配件，大作为，技艺精湛，收获金秋。没有品质，便没有企业的明天。品质，企业未来的决战场和永恒的主题。182-5371-0122
一、基本参数
1、额定电压：1140V、660V、380V
2、额定电流：200A、400A、500A、630A、800A、1000A
3、综合保护装置电源标准频率为：50Hz。
4、综合保护装置为长期工作制。
二、工作条件
1、海拔高度不超过2000米
2、环境温度－5?С～+40?С
3、空气相对湿度不大于95％（+25?С）
4、在无强烈震动和冲击振动的环境
5、含有沼气和煤尘的空气中，但无足以腐蚀金属和***绝缘的气体和蒸汽的环境中
6、安装于隔爆型馈电开关隔爆腔内。
三、功能
1、过载保护
1.1、负载电流超过过载电流整定标称值1.1倍时，开始实施反时限***。负载电流超过整定值的倍数越大，动作时间越短。
1.2、过载电流与***时间的反时限特性符合下表一：
表一：过载反时限表
过载电流 | ***时间 | 起始状态 |
1.05×Ie | 2h不动作 | 冷态 |
1.20×Ie | 0.2～1h | 热态 |
1.50×Ie | 90～180s | 热态 |
2.00×Ie | 45～90s | 热态 |
4.00×Ie | 14～45s | 热态 |
6.00×Ie | 8～14s | 冷态 |
其中Ie代表馈电开关上整定的额定工作电流。
2、短路保护
大于等于整定的“短路倍数”所达到的实际电流后，本装置从出现短路信号至确认无误后发出保护信号，动作时间小于100ms。
3、选择性漏电保护
3.1、保护装置应设有***环节，各级***的级差时间为250~300ms。
3.2、在额定工作电压下，网路对绝缘电阻为无穷大，对地分布电容为0.22~1.0uf（相），经1KΩ电阻单相接地，其补偿效率不低于60％。
3.3、选择性漏电保护的动作电阻值，以零序电流互感器为界，电源侧电容和负荷侧电容取表二的六级测量动作电阻值，在每组电容值的情况下，当电源电压为额定值的75%~110％，单相动作电阻值负荷表三的规定。
