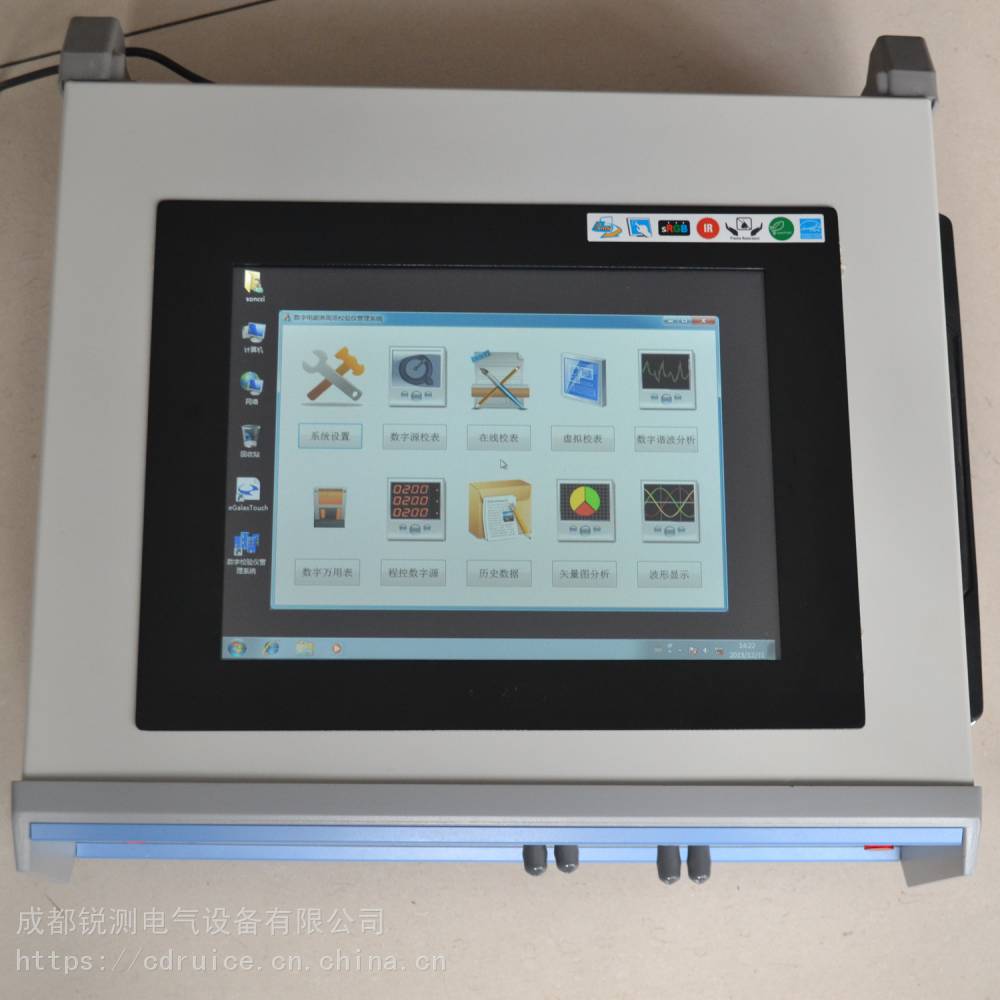

周口RCCY-3D数字化电能表现场校验仪
随着智能电网技术突飞猛进地发展，数字化变电站作为未来智能变电站将在***乃至世界各地广泛地建设运。数字化电能表校验仪，正是为了解决数字化电能表的检测问题，具备多种检测模式（虚拟检测、虚负荷检测和实负荷检测），可对通信报文进行全息分析，可对数字化电能表进行各种通信故障测试。采用便携式设计方案，方便实验室和现场检测。校验仪整体准确度达到0.02、0.03、0.05 级，标准数字功率源的功率稳定度不大于 0.02%。
可对目前国内全部型号数字电能表进行检测。
RCCY-3D数字化电能表现场校验仪主要特点
1. 实现虚负荷校验、实负荷校验、虚拟校验等多种模式。
2. 可进行通信故障仿真测试，如帧丢失、通信延迟、通道异常等，全
面考核数字化电能表的通信功能和容错能力。
3. 兼容 IEC61850-9-1/-9-2LE 协议，满足各种光纤接口规格，对通信参
数具有自适应能力。
4. 实负荷校验时能对 IEC61850-9-1/ IEC61850-9-2LE 的网络报文进行全息分析,如网络地址、ASDU 个数、采样率固定、同步方式、数据波形等。
5. 虚负荷校验时灵活配置 ASDU 个数,采样点数等通信参数。
6. 具有双 ST接口，提高可靠性和方便接入不同接口的计量装置。
7. 采用传统电能基准，如 COM3000(0.01 级)、7200（0.0075级），可实现精度校准和量值
溯源。

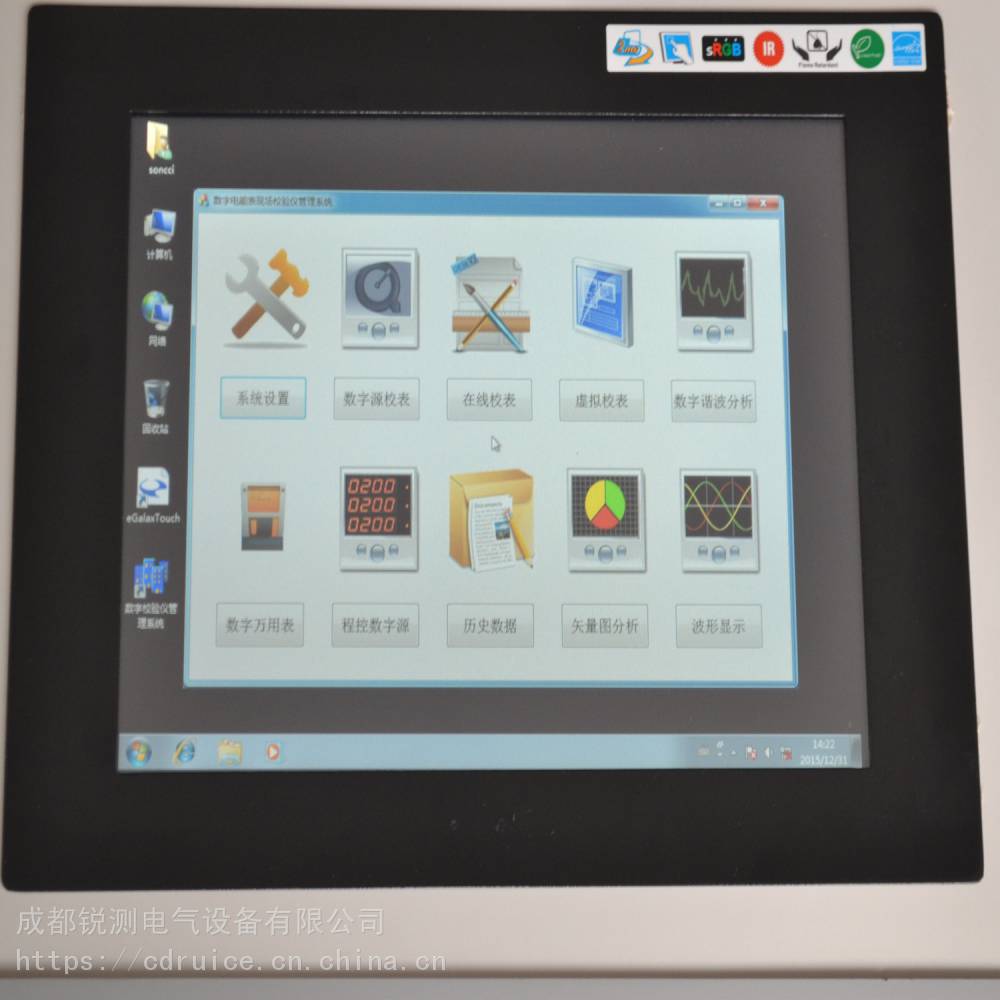

8. 便携式设计，方便现场检测工作，Windows操作系统，支持触摸屏和键盘输入。
RCCY-3D数字化电能表现场校验仪主要技术指标
1. 输入电压
电压测量范围： 0 ~ 100V
电压测量准确度： (40-100V) 0.05%RD
2. 输入电流
电流测量档位： 1A、 5A
***测量范围0.1A ~ 5A 0.05%RD
3. 输入功率测量
1) 有功功率测量准确度：
0.02%RD PF=1 （0.1A ～ 5A）
0.03%RD PF=1 （0.1A ～ 5A）
0.05%RD PF=1 （0.1A ～ 5A）
0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）
2) 无功功率测量准确度：
0.2%RD PF≥0.5
4. 频率测量
频率测量范围： 45Hz～65Hz
频率测量分辨率：0.001Hz
频率测量准确度：0.01Hz
5. 电能测量
1）有功电能测量准确度：
0.02%RD PF=1 （0.1A ～ 5A）
0.03%RD PF=1 （0.1A ～ 5A）
0.05%RD PF=1 （0.1A ～ 5A）
0.1%RD PF=0.5L,0.5C （0.1A ～ 5A）
2) 无功功率测量准确度：
0.2%RD PF≥0.5
6. 电能脉冲输出
电能输出脉冲常数（r/kwh）可设置设置设置范围1~ 10000 r/kwh
输出为光隔输出，负载能力不大于 5mA。
7. 电能脉冲输入
被校电能表脉冲常数（r/kWh）:可以输入带小数点的数；
校验圈数设置范围：1～500。
能接收脉冲频率为 1kHz。
8其他指标
协议：IEC61850-9-1/ IEC61850-9-2 / IEC61850-9-2LE
工作电源电压范围：AC220V±5% 50Hz
功耗：约 30VA
尺寸：120mm×320mm×360mm
整机重量：3.6kg
