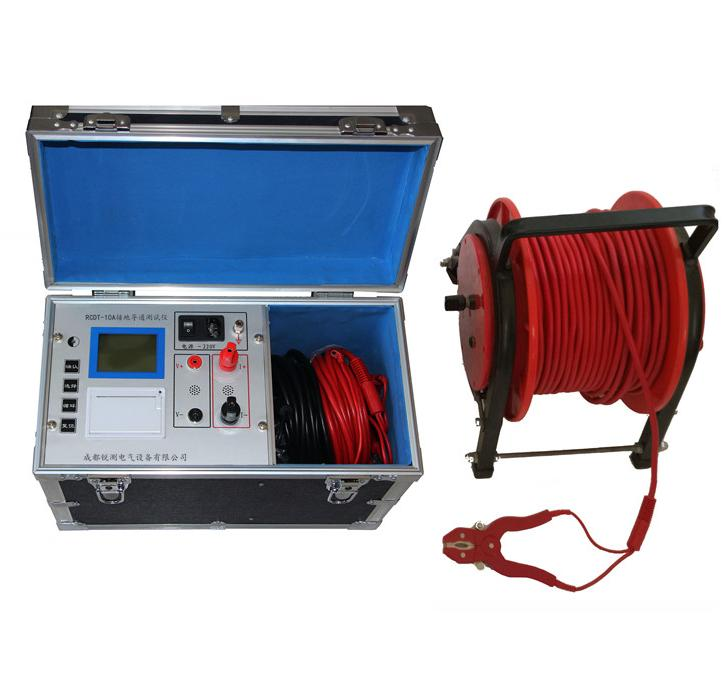

RCDT-10A接地导通测试仪-绝缘及接地电阻检测设备
概述
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项***要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。
接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高速单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想仪器。
安全措施
1、 使用本仪器前请认真阅读本手册。
2、 本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。
3、 避免剧烈振动。
4、 对仪器的维修、维护和调整应由技术人员进行。
5、 测试完毕后一定要先按复位键，关闭电源，再拆除测试线。
6、 测试过程中，禁止移动测试夹和切断供电线路。
功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择测试电流。
3、保护功能完善。
4、响应速度快，测量数据稳定，测试过程中自动刷新数据。
5、智能化功率管理技术，有效减轻仪器内部发热，节约能源。
6、不掉电时钟及不掉电存储器，可保存数据。
7、热敏打印机，高速、静音。
RCDT-10A接地导通测试仪-绝缘及接地电阻检测设备
技术指标
1、 输出电流：自动、10A、5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程： 100Ω～100KΩ （<5mA档）
1Ω～500Ω （40mA档）
100mΩ～100Ω (200mA档)
5mΩ～20Ω (1A档)
1mΩ～4Ω (5A档)
0.5mΩ～2Ω (10A档)
0～100KΩ （自动档）
4、 准确度： 0.2%
5、 工作温度：-10～40℃
工作湿度：<80%RH，不结露
注意事项
1、连接测试夹与连接接地线时，要注意接触端长期***在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测量结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证连接良好。
2、测试完成后，拆线前，一定要按复位键等放电结束后，关断电源后，再进行拆线。
3、选择电流时要参考该档位所适用的量程，不要超量程和欠量程使用。超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态。欠量程时，对测试数据精度影响较大，选择适合的输出电流进行测试，是保证测试数据准确稳定的基础。
