RC差动保护矢量分析仪有线/无线(三钳/六钳)
一、功能特点
1、 三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法绘制出六角图。
2、 采用钳形电流互感器接线，不用断开电流回路，安全方便。
3、 可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。
4、 可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、 可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。
6、 可进行现场被测信号的谐波分析，能分析出2－50次谐波的各次含量，自动计算出总谐波失真度。

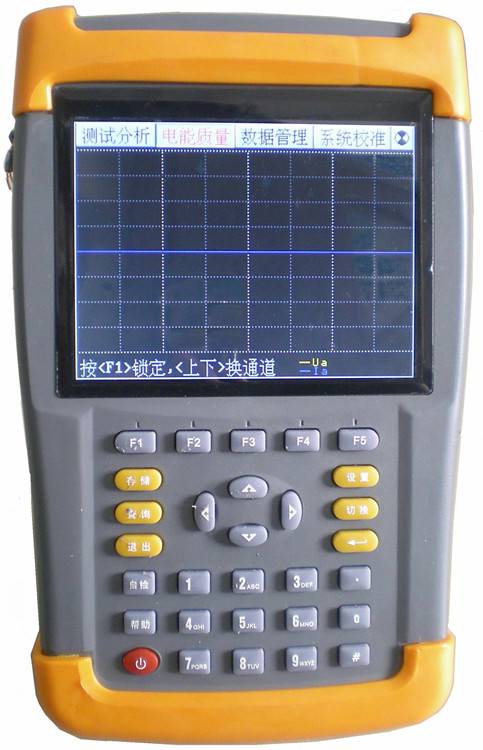

7、 大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节。
RC差动保护矢量分析仪有线/无线(三钳/六钳)
二、技术指标
1、 输入特性
电压通道数量：3通道
电压测量范围：0~450V
电压显示分辨率：0.01V
电流通道数量：3通道
电流测量范围：0~10A
电流显示分辨率：0.0001A
相位测量范围：－180°～＋180°
谐波分析次数：2～63次
2、 准确度
电压：±0.2%
电流、功率：±0.5%
相角：±1°
谐波电压含有率测量误差：≤0.3％
谐波电流含有率测量误差：≤0.5％
3、 工作温度：－15℃~ ＋40℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、 体积：250mm×160mm×60mm
7、 重量：1.8Kg
使用方法

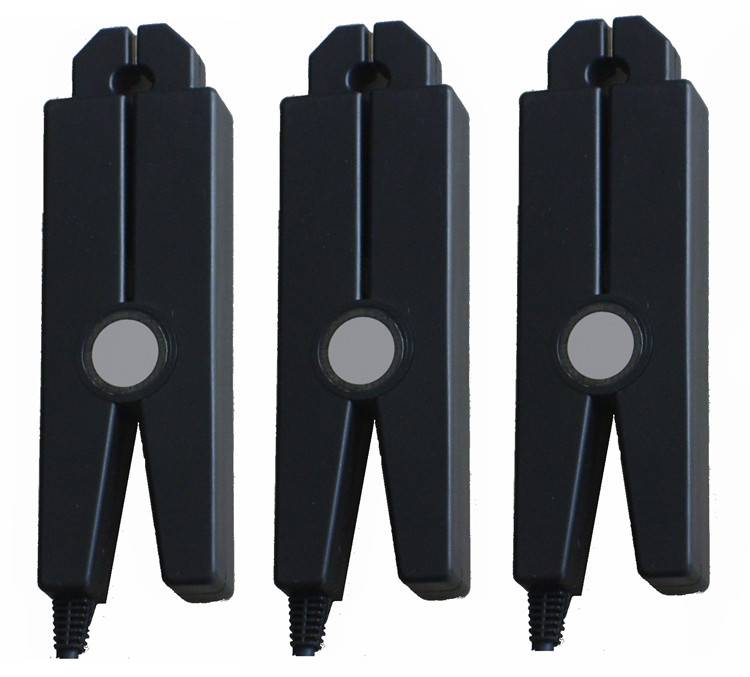

测试仪配有一条4芯的电压测试线和六只电流测试钳。电压测试线用来接入被测电压信号，其中用***导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。
在测试过程中要注意的问题：
1、要在测试前插好电流测试钳，严禁先夹测试电后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。
2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2%以内。
3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
