概述

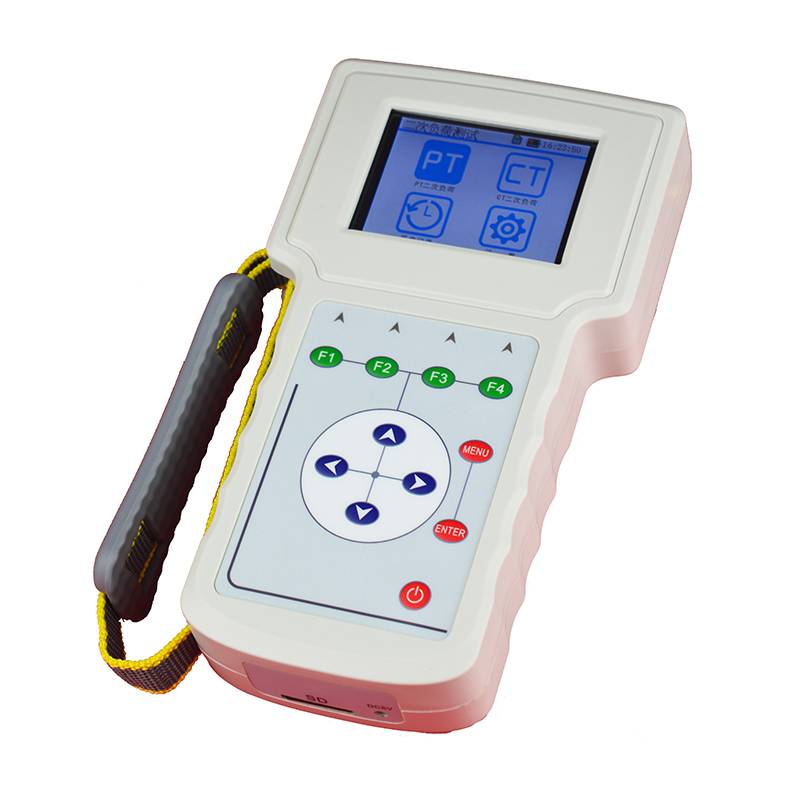

ZC-650无线继电保护矢量分析仪是分布式无线同步测量伏安相位电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作三相伏安相位表使用。两台同时使用时可以同步测量六路电压，六路电流的幅值，相位等参数，同步测量相位误差在0.5°以内，适合变压器差动保护矢量分析，母线差动保护矢量分析。
ZC-650无线继电保护矢量分析仪解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用，适用于没有参考电压的场合，例如2/3接线的母线保护屏，户外电流互感器的端子箱，智能变电站合并单元前差动保护CT信号等。
无线继电保护矢量分析仪又称为六相保护回路矢量测试仪、回路矢量分析仪。
单台主机可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。
ZC-650无线继电保护矢量分析仪具有如下功能及特点：
采用无线同步采样技术，无需GPS,无需长电缆
同步采样六路电压，六路电流
多种相位参考，可选本机UA或IA，从机UA或IA
多种矢量显示方式，可选本机电压-从机电流，从机电压-本机电流，本机电压-从机电压，本机电流-从机电流，本机电流-从机电压，从机电压-本机电流，本机电压-本机电流，从机电压-从机电流
采用定制天线，轻松应对站内各种复杂环境的 远距离无线通讯
可选的无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题
单机同时测量1至3路交流电压；
单机同时测量1至3路交流电流；
单机测量电压间、电流间、电压与电流间的相位；
单机测量频率；
单机测量功率；
单机显示六角图向量；
单机三相不平衡度测量
具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量的精度
电流幅值相位测量可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。
电压，电流采样全隔离
可通过SD卡升级应用程序

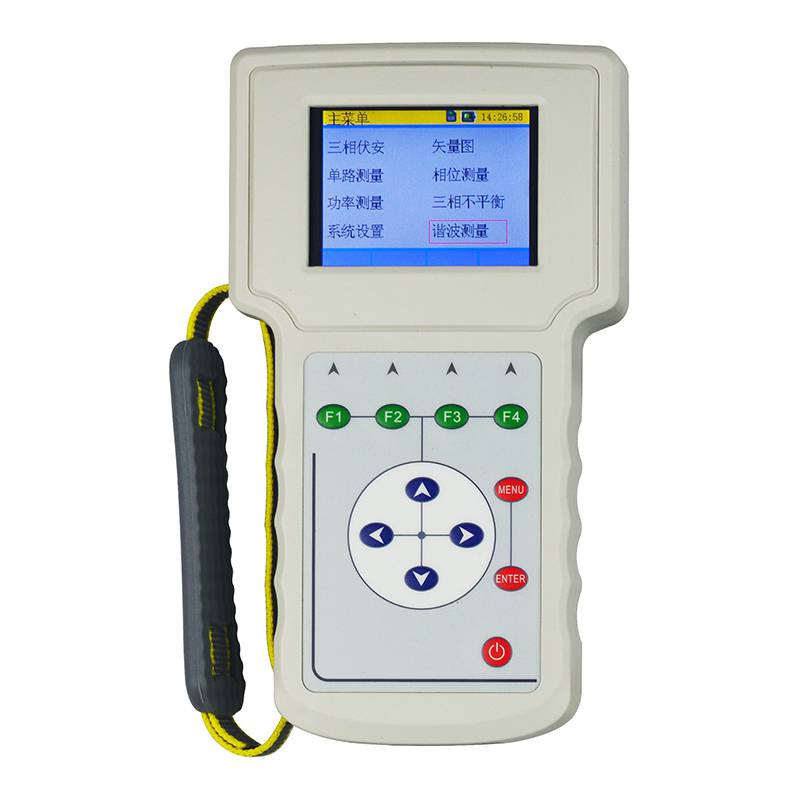

采用3.5寸彩色液晶显示屏
内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时。
