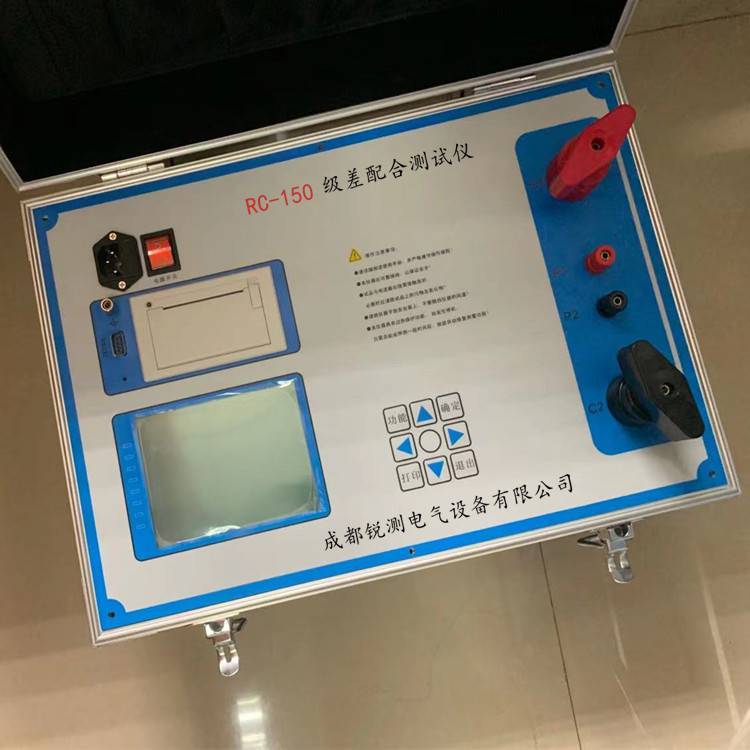

RC-150 级差配合测试仪使用说明-互感器及断路器检测设备
概述
直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具。
产品特点
仪器既可以单独使用，也可以与PC机联机使用。
仪器提供直流大电流源使用简便，无需提供蓄电池等直流电源。
320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程。
采用电力电子控制技术产生直流大电流输出，输出电流响应速度快、精度高、连续可调。
多个传感器自动切换电流量程和14位AD采集芯片。
具有掉电存储功能，可以存1000组试验数据。
自动保存设置数据，掉电后开机后显示上一次的设置数据。
具有安秒动作试验方式、通流不动作试验、脱扣测试试验、差级配合试验、内阻测试试验五大试验。兼容全点测试和抽点测试。
仪器提供RS232通信接口，电脑可以控制仪器并导出试验数据。
联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。
过热、过流、过压保护保护功能。
RC-150 级差配合测试仪使用说明-互感器及断路器检测设备
技术指标
1. 电源输入：220V±10%，频率：50Hz±0.5 Hz；
2. 测试电流范围：0—500A；
3. 测试电压范围：0-1.0V；
4. 测试电流纹波系数：小于5%；
5. 输出电流的稳定性：≤0.5%；
6. 时间记录：0-9999S；***小时间分辨率：0.1mS；
7. 环境温度：－20℃至50℃
8. 外形尺寸：470mm(长)×320mm（宽）×460mm（高）；
9. 重量：20kg
