概述
回路电阻测试仪是我公司根据IEC标准及***有关规定，发挥自身技术优势，研制的高精、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术，可测得微欧姆级接触电阻。适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
性能特点
1． 测试电流大，符合有关测试接触电阻的要求。
2． 输出电压高，测试量程宽。
3． 测试电流来自高精大电流恒流电源，无需人工调节，测试迅速准确。
4． 采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5． 测试速度快，8秒左右显示数据。
6． 仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。
7． 仪器具有测试数据实时打印功能。
8． 智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。
9． 仪器带有时钟及数据存储功能，便于用户对测试数据的查询管理。
HL-500A回路电阻测试仪规格-互感器及断路器检测设备
技术指标
测试电流：100A、200A、300A、500A
量程：0～50mΩ（100A）
0～25mΩ（200A）
0～16mΩ（300A）
0～10mΩ（500A）
分辨率：0.1
精度：±（0.5%±2个字）
功率:5000W
工作方式:快速/30S/1分钟/连续测量
工作电源:AC220V±10% 50HZ
使用温度:-10～40℃
相对湿度:≤80% 无结露

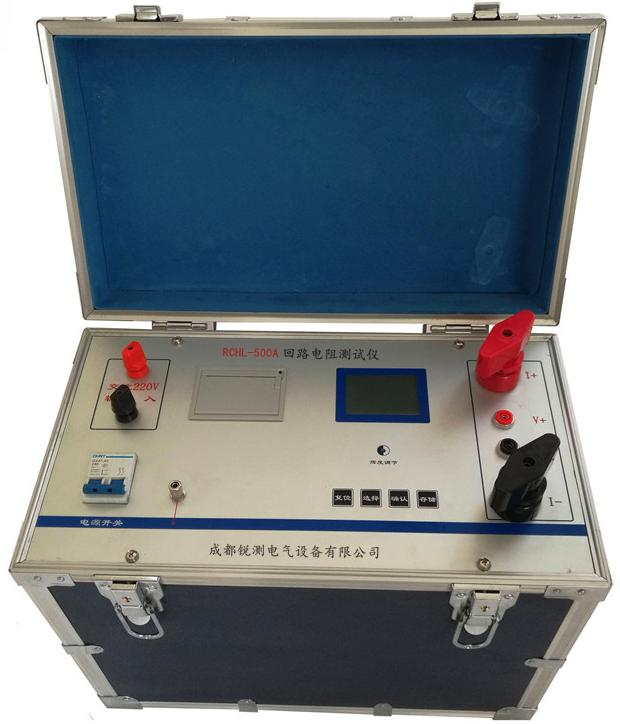

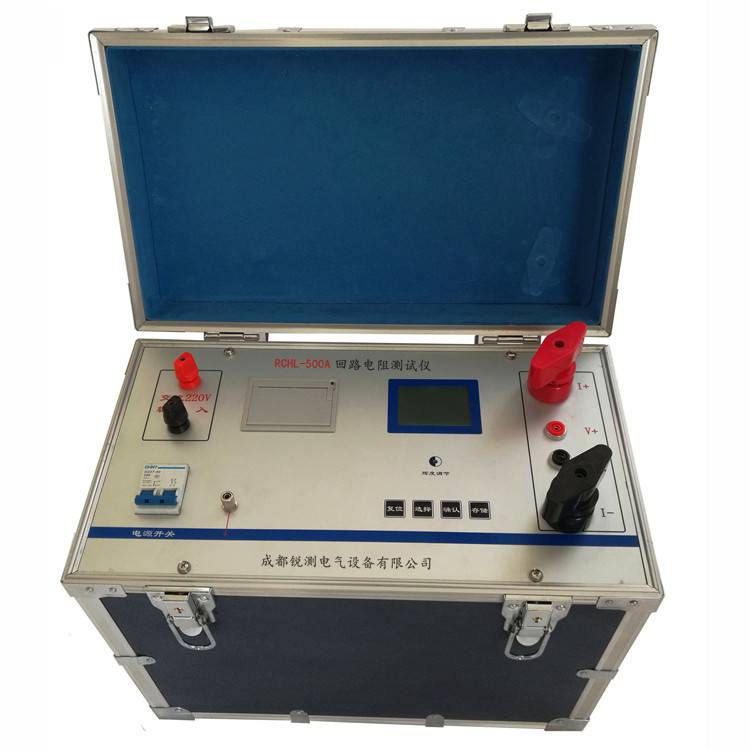

面板介绍
1、 液晶显示屏：采用128X64大屏幕显示，字体清晰，便于观察，显示操作设置，测试结果，接触电阻值和输出电流值。
2、 接线柱：
I+、I-：为电流输出端子，通过测试线为试品提供100A的恒定电流；
V+、V-：为采样电压输入端子
3、 按键：
复位：按下此键，整机初始化，仪器重新回到准备状态。
选择：按下此键，选择仪器各项设置，具体请参照各功能操作。
确认：对所选择的项目进行确认，并自动进入下一项，如果仪器选择项处于测试位置时，按下确认键仪器开始启动电流进行测试。
存储：用于对测试数据进行存储。
4、 ：仪器接地端。
5、 电源开关：接通或断开仪器电源。
6、 ~220V插孔：仪器供电源输入端。
7、 打印机：打印输出测试数据。
8、 辉度调节：调节此钮，可调整显示字符的对比度。
