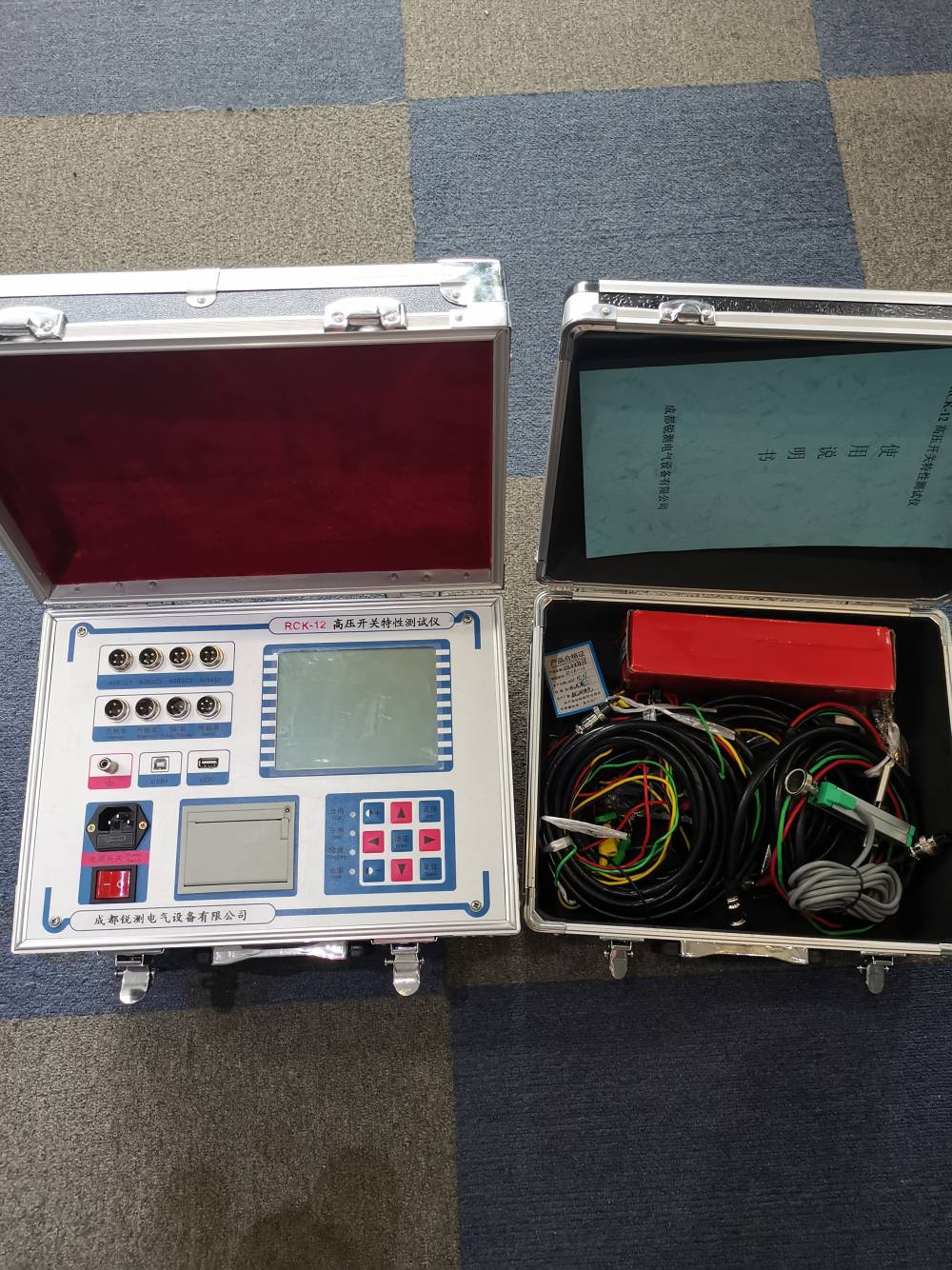

锐测RCK-12高压开关特性测试仪-断路器测试仪
技术参数
1、使用环境
工作电源：220V ±10% 50Hz ±10% 大气压力：86~106Pa
环境温度：-10°C~40°C 相对湿度：≤80%RH
2、安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3、 基本参数
时间： 量程 25000.0ms ***小分辩率0.01ms
误差 250ms档位 0.01ms±2个字
2500ms档位 0.1ms±2个字
25000ms档位 1ms±2个字
速度： 量程 20.00m/s 分辩率0.01m/s
误差 0-2m/s以内 ±0.1m/s±1个字
2m/s以上 ±0.2m/s±1个字
行 程：
量 程 | 分辩率 | 误 差 | |
真空断路器 | 50.0mm | 0.1mm |
0.1±1个字 |
SF6断路器 | 300.0mm | 1mm | |
少油断路器 | 600.0mm |
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
锐测RCK-12高压开关特性测试仪-断路器测试仪
二、性能特点
性 能
时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、 二合时间、金短时间、无电流时间值。
弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;
每断口的分闸反弹幅值。
速 度：刚分、刚合速度，大速度，时间－行程特性曲线。
行 程：总行程，开距，超行程，过冲行程，反弹幅值。
电 流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压： 机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
特 点
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验。
通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直***、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
仪器配有数据分析管理软件，具有USB接口，
