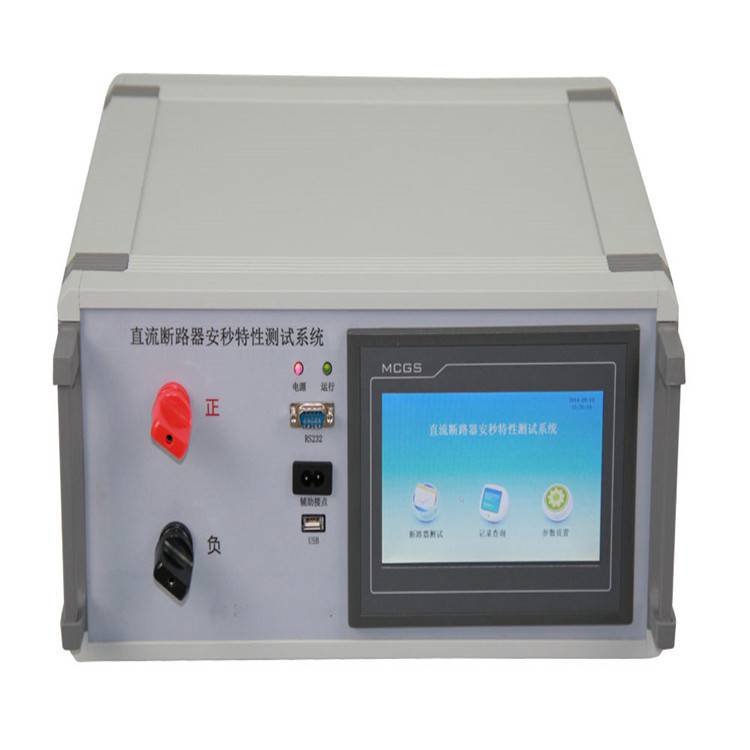

锐测RCAS直流断路器安秒特性测试仪
一、产品概述
RCAS直流断路器安秒特性测试仪目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《预防直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。
目前，直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具

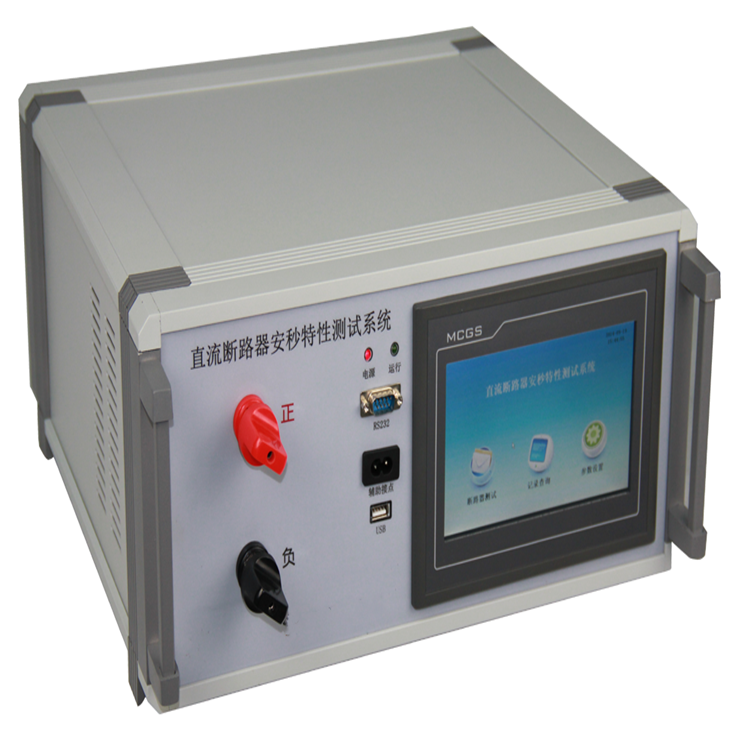

锐测RCAS直流断路器安秒特性测试仪
二、RCAS直流断路器安秒特性测试仪主要技术参数
1. 电源输入：220V±20%，频率50Hz
2. 测试电流范围：5-500A
3. 测试电流纹波系数：小于1%
4. 输出电流稳定性：≤±1%
5. 时间记录范围：0.001s-1000s
6. ***小时间分辨率：0.001s
7. 外型尺寸：230mm（宽）×450mm（高）×500mm（深）
包括铝合箱、附件290mm（宽）×530mm（高）×550mm（深）
8. 重量：12.5kg
附件 10kg
