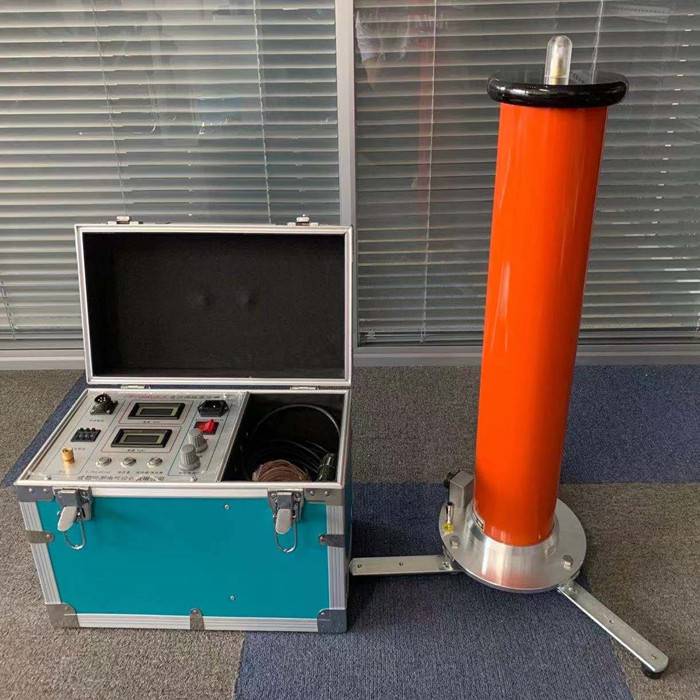

120KV/2mA直流高压发生器-直流耐压仪
简介
ZGF系列直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
ZGF系列直流高压发生器采用中频倍压电路，应用PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用屏蔽、隔离和接地等措施。直流高压发生器具备了便携式，并能承受额定电压放电而不损坏。
ZGF系列直流高压发生器仪器主要部件选用美国、德国、日本等国技术的元器件，使仪器更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
产品特点
1、体积小、重量轻、更美观、操作简便、功能全，便于野外使用。
2、采用技术、工艺制造，应用PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、高频直流高压发生器精度高、测量准确。电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、高频直流高压发生器增设了高精75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，就打开0.75的按钮，这时，电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它试验。
7、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操用更随意，显示数值单位为kv。
8、倍压筒可分节结构，现场使用，灵活方便，一机多用
120KV/2mA直流高压发生器-直流耐压仪
注意事项
1、为确保人身安全，在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。
2、防止***进入控制箱，如控制箱有风扇时，应经常检查风扇是否正常运转。
3、当倍压筒绝缘筒脏污时请用干布擦净，不可用酒精，***等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面，等风干后方可使用，运输或不使用时请放入箱内。
4、换***管时，请按***管座旁标定的安培数更换***管。
5、若高压屏蔽微安表上显示"LOW BAT"时，请更换9V电池，以避免测量误差。
6、未经允许，请勿开启控制箱及倍压筒，否则会影响产品的保修，自行拆卸厂方概不负责。
7、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
