锐测RCTQ 智能台区分支识别仪操作方法
简介：
智能型台区/分支识别仪是供电系统用来区分电能表相别和属性的仪器。电力用电管理部门为实现台区精细化管理和降耗减损的目标，需要使用台区识别仪查清用户的台区和相别属性，准确、快捷的查清各类台区（特别是线路复杂、台区相邻交叉、干扰源多、干扰严重、资料不全）的用户资料，大幅度提高了用户资料的准确度，亦可大大减轻基层人员的工作量和劳动强度。台区识别仪为其提供了真实准确的数据基础，保证了整个台区范围内准确识别，提升了用电管理部门台区管理的手段。

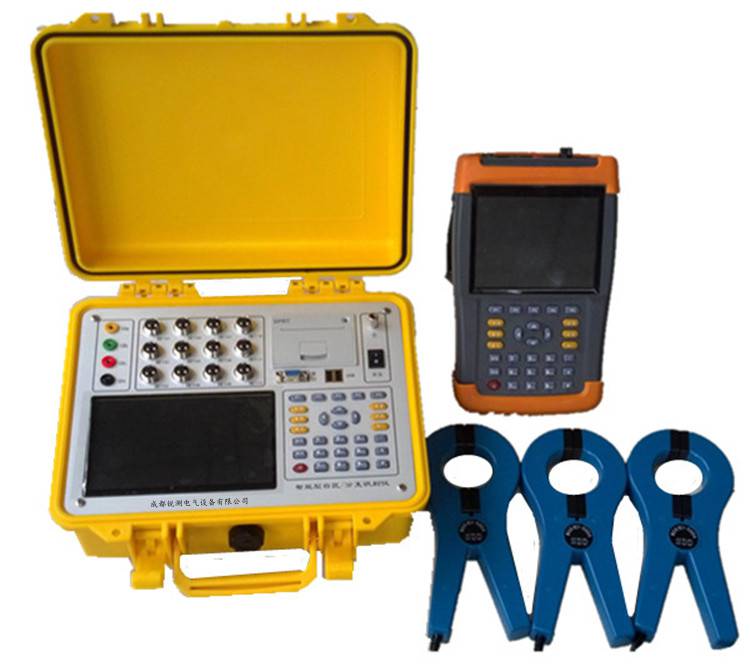

智能型台区/分支识别仪包括主机和手持终端两部分。主机和手持终端之间采用FSK电力载波通信的方式。操作时，将主机安装在待测变压器的低压出线端子上，操作人员利用手持终端在待检用户的进线口进行测试。本设备可在杆式和箱式、地上和地下线路中进行数据传输，同时对在相邻台变共高压和共地的情况下不会受任何影响，从而保证检测结果的可靠性，非常适合多台区、不同规格、型号变压器交叉的情况。即使是在复杂的地下电力电缆条件下，无须中断，仍能可靠的检测。
功能特点：
1 兼容传统载波台区识别仪的功能。
2 载波通讯测试传输距离更远。
3 抗干扰性强：采用高灵敏度的玻莫合金铁芯的电流互感器，全量程自动变换放大倍数，可以克服测试现场强度不同的高频谐波电流的干扰。
4 利用分机发送脉冲电流方法可方便进行分支（开关）判断，可根据用户要求同时判别12路线路分支，可在台区识别时同时分辨出分支、相别。
5 可设置任意一个变压器台区号码即可判定是哪个变压器。
6 检测方式灵活，电力载波、载波与脉冲电流综合、脉冲电流三种方式，用户根据现场需要可自由转换。
7 分机电压输入具有380V电压自动保护功能，避免用户在测试时极易加在相线间烧毁检测分机的可能。
8 可对测试结果进行统计分析，提示变压器各相所带负荷情况。
9 可显示并保存测试线路的总谐波。
10 可显示测试线路的电压波形。
11 具有存储功能，可存储30000次操作数据，并可传至后台计算机进行管理。
12 主、分机均采用现场电源供电，无需其他附加电源。
13 采用大屏幕、高亮度液晶，全中文显示，汉字提示测试过程及结果，橡胶按键。
锐测RCTQ 智能台区分支识别仪操作方法
技术指标
1、台区测试部分
通讯方式：特种工频负荷通讯，距离：≥5km
脉冲电流测试距离：≥5km
识别周期：≤6秒
分支识别数量：单主机3路（多主机方式可扩展18路）
钳型电流互感器：50mm(50A/100A/250A/500A)

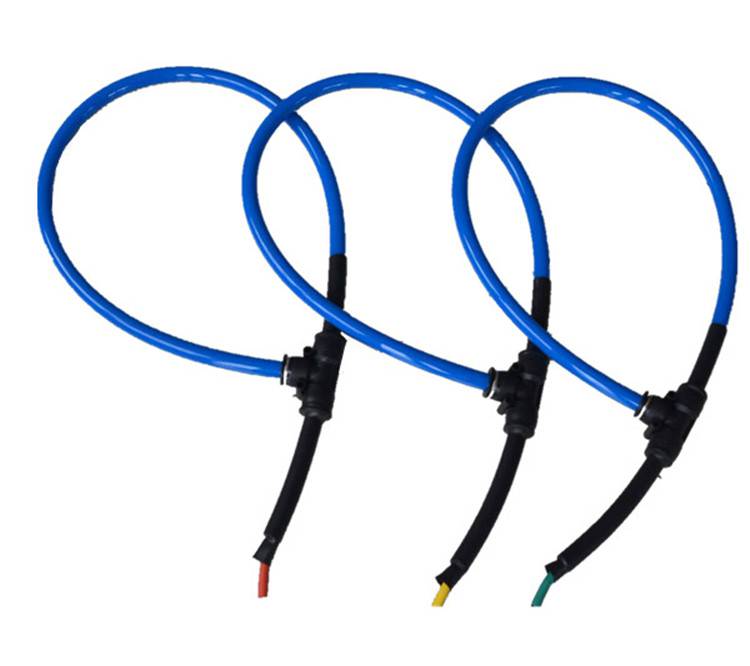

250A/1250A柔性电流钳（选配）
2、电参量测量部分
电压：±0.2% 电流：±0.5%
功率：±0.5% 频率：±0.02Hz
相位：±0.2°
3、电能质量部分
电压谐波测量次数：2－51
电流谐波测量次数：2－51
谐波电压含有率测量误差：≤0.1％
谐波电流含有率测量误差：≤0.2％
4、工作环境
工作环境温度：-30℃~70℃
工作环境湿度：≤95%RH
工作电压：AC220V±10%
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。
6、重量
主机：2.6Kg
分机：1Kg
7、体积
主机：32cm×24cm×13cm
分机：25cm×16cm×6cm
