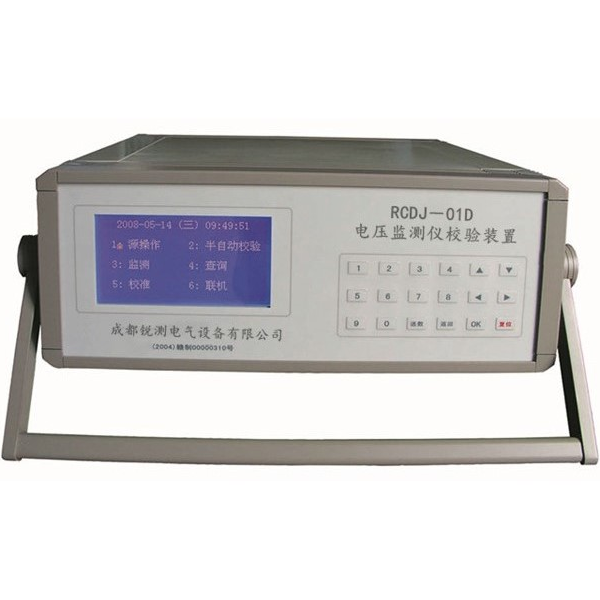

锐测RCDJ－01D电压监测仪校验装置- 电压监测仪校验装置
产品概述
RCDJ－01D 型装置是参照原电力行业标准DL500－2009《电压监测仪使用技术条件》中有关精度测试的要求而设计的表源一体化装置。表的核心技术是采用数字信号处理器（DSP）和16位高速模数转换器构成的0.05级工频交流数据***，源的信号部分也采用DSP和16位数模转换器组成的正弦波或含有可程控的畸变波信号源。装置内还装有准确度为1×10－6的标准计时器。装置可用于测定统计式监测仪和记录式监测仪的综合测量误差、电压监测总时间、电压超上限的时间、电压超下限的时间、灵敏度测试 、电源电压与频率试验（在正常使用的环境条件下）、谐波影响试验等。当监测仪自身功耗≤3VA时，每路电压输出具有同时带10只电压监测仪的负载能力（指工作电源额定电压相同、或者外接电源而监测电压额定值相同）。在测试监测仪的精度时，升降电压的过程可由程序控制。可输出含有2～32次谐波的畸变波，其谐波次数、幅度、谐波对基波的相位皆可程控。
本装置还可在线测量交流电压和电压中的谐波含量（直到32次）以及电压失真度等。
主要功能及特点
1 可用于测定统计式监测仪和记录式监测仪的基本误差、综合测量误差、电压监测总时间、电压超上限的时间、电压超下限的时间、灵敏度测试、谐波影响试验等。
2 可在线测量交流电压和电压中的谐波含量以及电压失真度。
3 程控源可生成具有2～32次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4 电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
5 设有RS-232接口或USB接口和大容量非易失性存储器，可存储248块被检表的检测数据，通过上位机软件，由PC机控制本装置可进行自动或手动检验。
锐测RCDJ－01D电压监测仪校验装置- 电压监测仪校验装置
工频交流电压输出
量程 57.7V、100V、220V、380V；
调节范围 0～130%；
调节细度 0.01%；
失真度（输出正弦波时) ≤0.3%；
频率(基波) 45～65Hz， 调节细度 0.001Hz；
输出容量 30VA；
输出畸变波时所含有的谐波 次数 2～32次；幅度 0～30%；谐波对基波的相角 0～360°。
工频交流电压测量
量程 57.7V、100V、220V、380V，自动切换；
准确度 0.05%；
谐波及失真度测量
谐波次数 32次；
谐波误差 ±（10%RD+0.1%） RD为谐波含量读数；
失真度误差 ±（10%RD+0.1%） RD为失真度读数。
时间间隔精度 0.2秒/24小时。
供电电源 单相 220V±10%，50Hz±5%。
使用环境 温度 20℃±10℃，相对湿度≤85%RH。
体积重量 345×340×142mm3，约8 kg。
