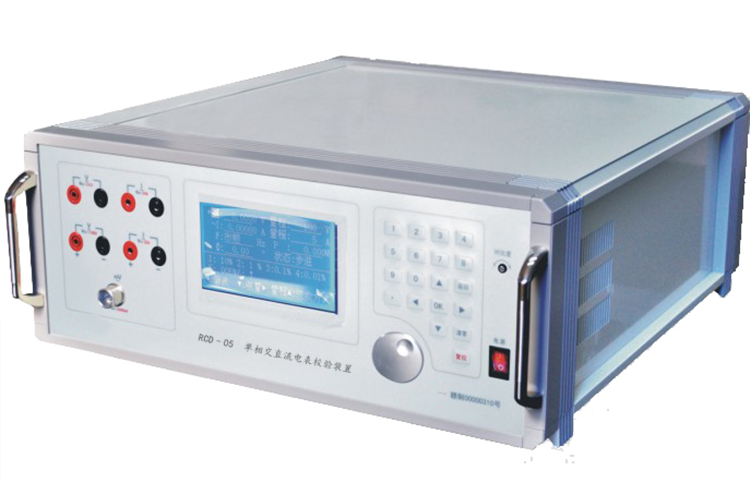

锐测RCD–05 单相交直流电表校验装置的原理
产品概述
本装置是按照检定规程 JJG124-2005 《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。
源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
电路设计保护完善、运行可靠、操作方便。
显示器采用标准图形240×128点阵液晶单色屏，图表字符显示清晰。
主要功能及指标
1.装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
2.有校准功能 ，即能根据外接标准的示值，修正标准源的输出值。
3.可手动和半自动检验电力系统中0.2级及以下各种单相交流工频指示表，如电压表、电流表、功率表、频率表以及各种直流电表。
4.可生成含有2～31次谐波的畸变波

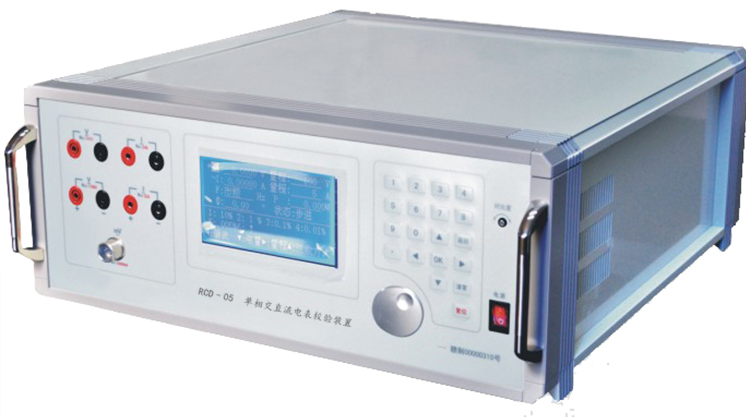

锐测RCD–05 单相交直流电表校验装置的原理
主要技术指标
交流输出
电压量程 50V、100V、200V、400V、800V；
电流量程 0.5A、1A、2.5A、5A、10A、20A；
调节范围 0～120% (800V电压除外)；
调节细度 5×10－5；
电压、电流输出容量 20VA；
电压、电流调定准确度 ±(0.03%RD+0.02%RG)；
电压、电流输出稳定度 ≤0.01% /60 s (峰-峰值)；
电压、电流波形失真度 ≤0.3%；
功率输出调定准确度 ±(0.06%RD+0.04%RG）；
正弦波输出频率范围 (45～65)·N Hz (N=1，2，3，……31）；
调节细度 0.001·N Hz （N=1，2，3，……31）；
调定准确度 0.01 Hz
相位调节范围 0～359.99°；
调节细度 0.01°；
谐波输出 2～31次，幅度0～20%（基波额定值）；
相位细度 0.01°·N (N为谐波次数，N=2，3，4，……31）；
输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
直流输出
电压量程 200mV、400mV、2V、4V、20V、40V、200V、400V、1000V；
电流量程 0.1A、0.3A、1A、3A、10A、30A；
电压、电流调节范围 0～110% (1000V电压、30A电流除外)；
电压、电流调节细度 5×10－5；
电压、电流输出容量 20W；
电压调定准确度 ±(0.03%RD+0.02%RG)；
电流调定准确度 ±(0.06%RD+0.04%RG)；
电压、电流输出稳定度 ≤0.01%/60s(峰-峰值)；
电压、电流输出纹波 ≤1%。
工作电源 单相 220V±10%，50Hz±5%。
使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。
体积重量 440×460×165mm3，约11kg。
