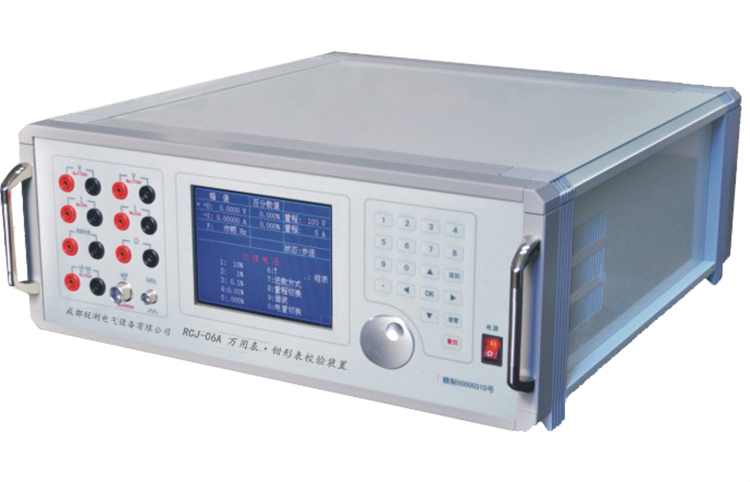

锐测RCJ-06A万用表·钳形表校验装置-电能及电力计量检测设备

锐测RCJ-06A万用表·钳形表校验装置-电能及电力计量检测设备

锐测RCJ-06A万用表·钳形表校验装置-电能及电力计量检测设备

产品概述

 本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。

 源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

 显示器采用5.7英寸TFT彩色液晶屏，显示清晰亮丽。电路设计完善、运行可靠、操作方便。

主要功能及特点

1.装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。

2.有校准功能，即能根据外接标准的示值，修正标准源的输出值。

3.通过专设端钮，配合专配的“钳形表校验线圈”可检测钳形电流表，可到1000A。

4.可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、钳形电流表、安装式数字仪表，包括有直流模拟量输出的数字仪表。

5.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

6.设有RS-232接口或USB接口和大容量的

主要技术指标

交流输出

     电压量程    200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；

     电流量程    2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；

 调节范围    0～120%(1000V电压除外)；

     调节细度    5×10^－5；

     电压、电流输出容量      20VA；

     电压、电流调定准确度

       A:电压20～1000V，电流0.2～20A量程       ±(0.03%RD+0.02%RG)；

       B:电压200～4000mV，电流2～40mA量程    ±(0.3%RD+0.2%RG)；

     电压、电流输出稳定度    A:≤0.01% /60s；    B:≤0.05% /60s；

     电压、电流波形失真度    ≤0.3%；

     正弦波输出频率调节范围     (45～65)·N Hz  (N=1，2，3，……31)；

     正弦波输出频率调节细度     0.001·N Hz       (N=1，2，3，……31)；

     正弦波输出频率调定准确度     0.01Hz；

     谐波输出2～31次，幅度0～20%(基波额定值)；

       相位细度    0.01°·N    (N为谐波次数, N= 2, 3, 4,…… 31)；

       输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。

 直流输出

     电压量程    200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；

     电流量程    20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、

5A、10A、20A；

     电压、电流调节范围    0～110% (1000V电压除外)；

     电压、电流调节细度    5×10^－5；

     电压、电流输出容量　     20W；

     电压调定准确度
