立轴式框式搅拌机 絮凝搅拌提升器工作性能
框式搅拌机工作原理和结构特征
框式搅拌器直径较大，一般取反应器内径的2/3～9/10，50～70r/min。框式搅拌器与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。

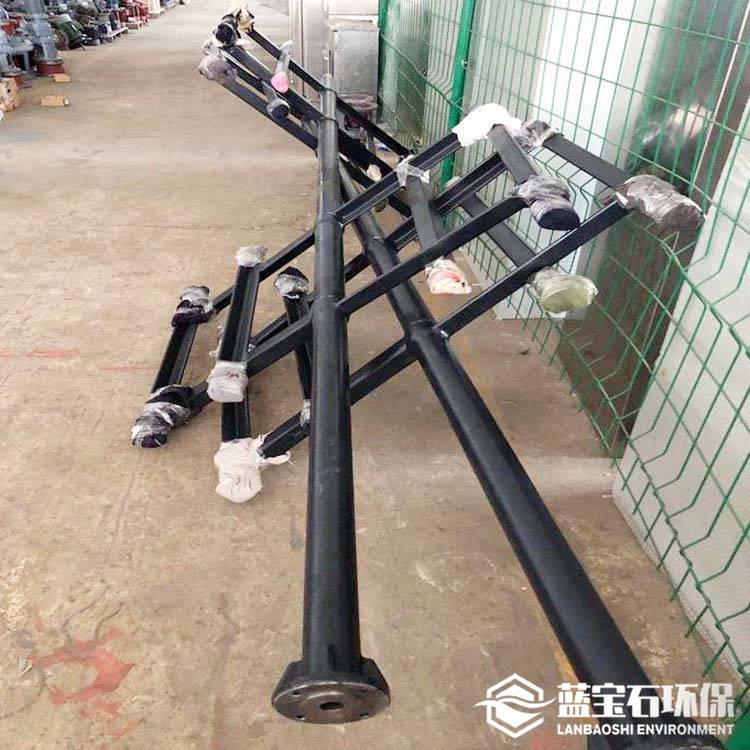

框式搅拌器与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。

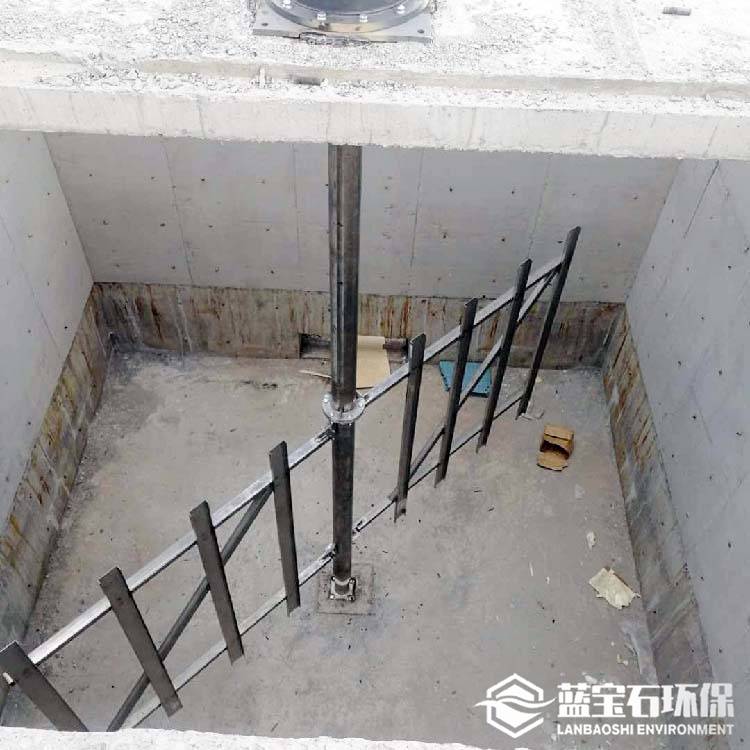

搅拌轴与横档、竖条之间采用装配或者焊接连接起来，当搅拌轴被减速电机驱动旋转时，带动物料实现不同高度上的水平环向流动，横档、竖条对物料形成有效分割，达到强制搅拌分散的工艺效果。
框式搅拌机应用领域
框式搅拌器一般使用于粥状物料的搅拌，搅拌转数以20r/min以内为宜，适用的黏度为200～300Pa·s。
立轴式框式搅拌机 絮凝搅拌提升器工作性能
框式搅拌机应用领域
锚框式搅拌机通常在低速下运行，在搅拌低粘度液体时不产生大的剪切力，因此它不适用于液-液和气-液 分散。另一个方面，该种叶轮在罐内移动的流量大，水平回转流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他叶轮，能达到大的传热膜系 数，故常用于传热、晶析操作。另外，由于桨叶直径较大，且与罐底贴近，也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。
