回转式格栅除污机工作原理：
齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中，液体则通过耙齿间形成的栅隙流过去。控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机，在无人看管下照样进行工作。

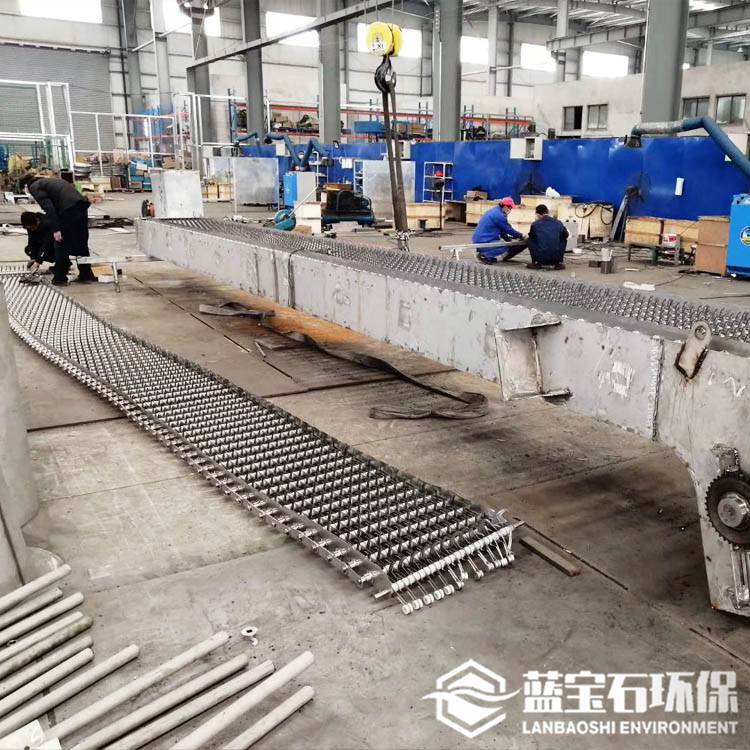

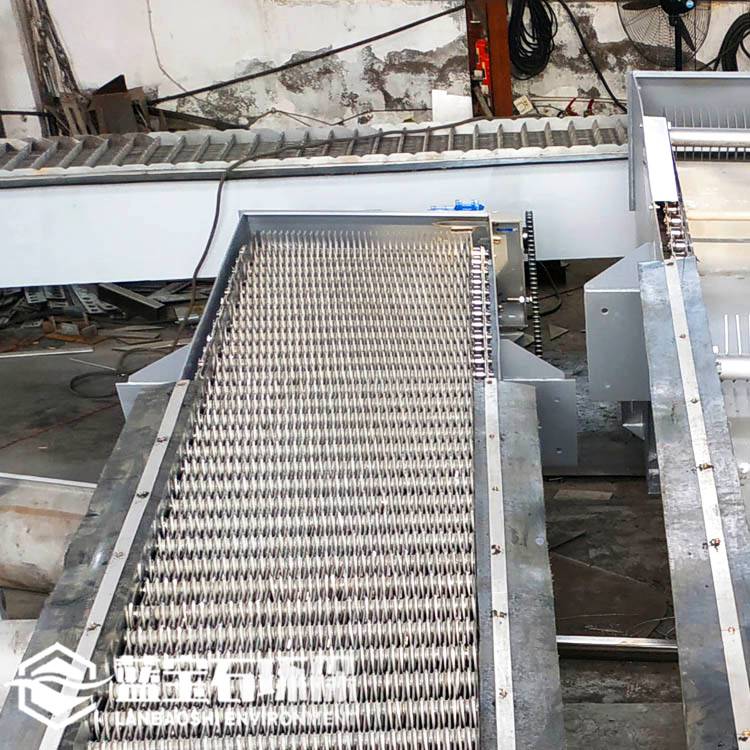

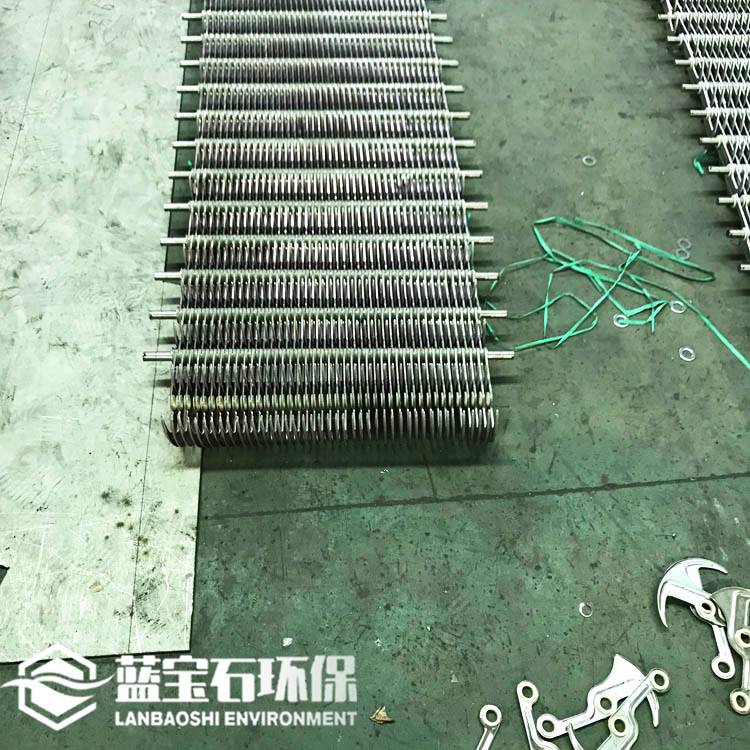

GSHZ型回转式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
拦污清污类自动机械格栅机 循环式耙齿除污机cad图纸
回转式格栅除污机特点：
GSHZ型回转式格栅除污机的***大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无 人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
GSHZ型回转式格栅除污机可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。
由于 GSHZ型回转式格栅除污机结构设计合理，在设备工作时， 自身具有很强的自净能力，不会发生堵塞现象， 所以日常维修工作量很少。
1、粗、细格栅合为一体，节省设备***，减少一台格栅井的占地面积；
2、粗、细格栅一体机可满足过滤精度的更高要求（***小栅隙可达3mm）；
3、具有自卸渣功能。；
3、采用轴装式减速机，传动机构紧凑；
4、采用电机过载保护装置，安全可靠；
5、操作简单、故障率底、使用寿命长；
6、结构简单、安装维护方便；
7、自动化程度高，能实现远程监控。
