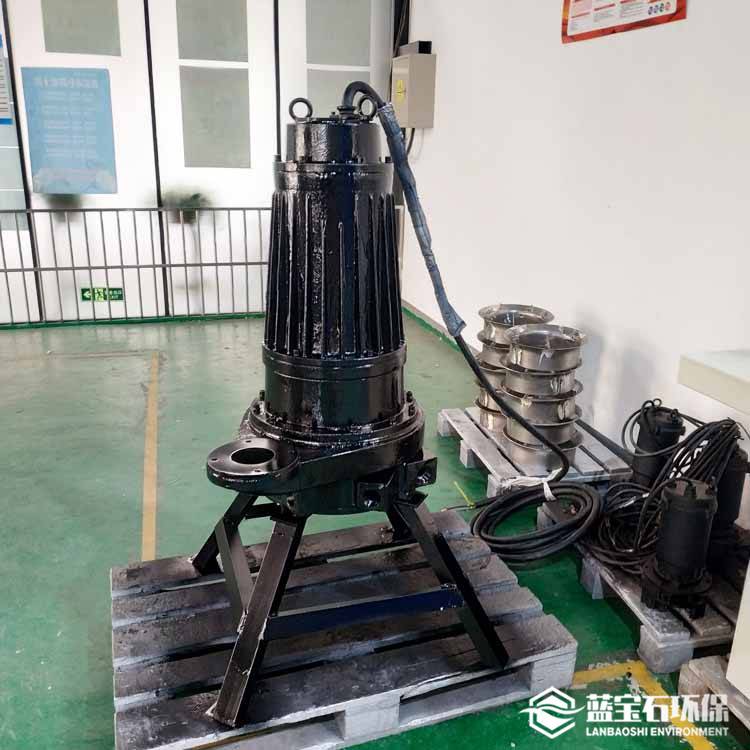

潜水离心曝气器15kwQXB15免安装曝气机

潜水离心曝气器15kw QXB15免安装曝气机

新式潜水离心曝气机用途：

    南京蓝宝石环保设备有限公司的新式潜水离心曝气机适用于各种污水的生化处理工艺中,作为曝气增氧的设备。

 我公司的新型潜水离心式曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧。

新式潜水离心曝气机工作原理：

  新式潜水离心曝气机的结构为直联式，产品为自吸式曝气，高速旋转的叶轮产生的离心力，在叶轮进口处形成极强的负压吸入空气和水，在混合室里将一定比例的气水混合，在强大的离心力作用下，排开周围水形成低压区吸入水流；同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下沿叶轮的切线方向经流道喷射而出，向圆周方向扩散使水流成对流循环，而细碎的微小气泡其比表面积大，上升速度缓慢，保证充分与水混合，从而达到***充氧曝气的效果，使得该机动力效率优于其它种类的曝气机。

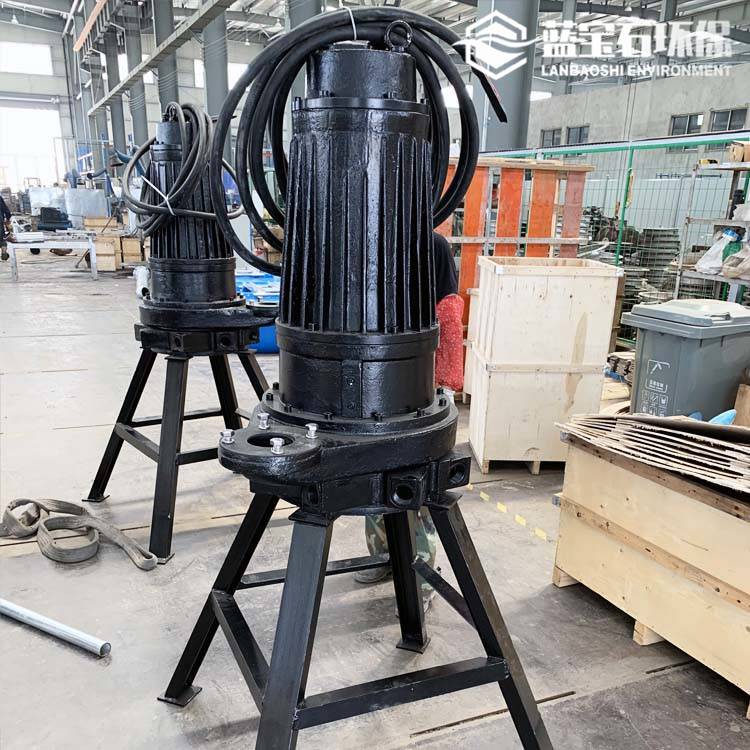

潜水离心曝气器15kw QXB15免安装曝气机

离心曝气机主要技术参数：
