无铆钉连接冲压机设备及配套无铆钉专用模具
冲压机主要技术参数：
使用气压为3－7kg，冲压力为4.5吨、7.5吨。
压力继电器设定并自动控制冲压力，以保证加工质量
电源电压220V/AC控制电压24V
液压高压软管3m.
无铆钉连接机
适用范围
无铆钉连接压铆机适合于钢板。不锈钢板。铝板及非金属夹层的连接。用无铆钉铆接机连接的典型零件有：车顶窗、***杠、排气管、油箱、制动器罩壳、车门、仪表框架、发动机支架、发动机罩壳、车尾盖板、冷却器、座椅、摇窗机、消声器、冰箱门、洗衣机壳体、风机壳体、复印机机座、计算机壳体、牙医机外壳等等。
气液增力缸冲压设备分类：
1.ST型落地式冲压机
2.台式冲压机FC系列
3.精密性台式冲压机PDP系列
4.FL08法兰扣锁机
5.FP系列手钳
6.落地式***冲压机APP型
7.螺栓螺母压装机APP04型
8.双柱式冲压机CPA/CPAG系列
9.四柱式冲压机CPB/CPBG系列连接过程
无铆钉连接压铆机的9个优点
1连接点牢固可靠。
2没有原料消耗和不需要辅助材料。
3超越了金属材质局限和厚度局限。
4可以形成圆点和巨型点连接。
5连接区域没有热应力。
6不会损伤工件表面的保护层。
7不需要预先或事后处理，允许有夹层和多层连接。
8工作环境好，没有灰尘毒烟排放，没有噪音。
9操作简单、消耗低、维修费少。无铆钉连接专用模具
声明：本公司生产的无铆钉连接模具主要有Φ6和Φ8（对应上模是4.6和5.6）两种，满足可1.0-2.5板材的铆接。由于压铆机的不同，可能不适用于其他厂家生产的压铆机，所以要慎拍，由于铆接模具属于易损件，此套模具已经出售，不退货、不换货。慎重考虑，
连接过程
无铆钉连接专用模具

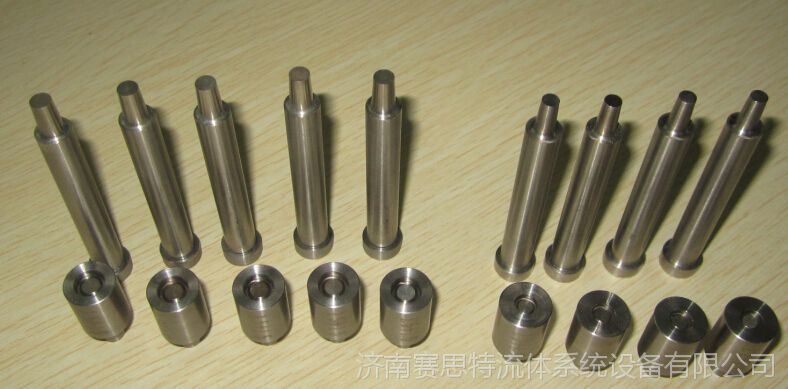

注意：厂家直所销售的模具分上模和下模（不含底座），如下图所示
无铆钉连接与其他连接方法的比较
无铆钉连接
点焊
铆接
螺钉连接
动态连接强度
***
不太好
不太好
不太好
静态强度（a）剪切
（b）顶拉
好
很好
很好
很好
好
很好
很好
很好
***费用
少
高
高
高
连接费用
很少节省30%-60%
高
很高
很高
能耗
少
高
高
高
辅助材料
无
无
铆钉
螺钉、螺母
辅助工序
无
无
钻孔、插入、压铆
钻孔、插入、拧
可靠性
极高
较低
高
高
漆层/镀层表面损作
无
会
会
会
棱角、毛刺、铁屑
无
无
无
棱角
与粘接剂结合使用
很好
不可能
可能
可能
重复性
很好
一般
好
好
操作复杂程度
很简单
简单
复杂
简单
工作环境
很好
很差
较差
好
无铆钉连接技术参数
连接点直径（mm）
可连接的板件组合厚度（mm）
抗剪强度(N)
抗拉强度(N)
冲压力（KN）
￠3
0.5-1.5
260-520
