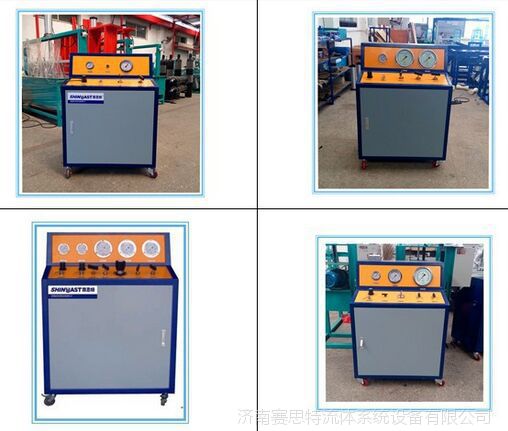

手动控制简易型配***箱体***耐压试验机
***（耐压）试验台是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。BPT-GD28系列实际为气液增压装置，该装置是我公司根据客户实际需要及工况确定的工作原理，为贵公司设计制造的专用配套设备。
一、 产品特点
它是使用压缩空气为动力源，以气液增压泵为压力源，输出液压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的液压力。当驱动气源压力与液压力平衡时，气动增压泵便停止充压，输出液压力也就稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于阀门、管道、连接件、压力容器等受压设备的高压和超高压***及试压检验。同时也适合科研、检验部门作检测工具。
二、 产品用途
用于阀门、管道、锅炉等一切承压容器进行液体***试验及试压检测。也适用于车转向管、刹车管、空调管、燃油管、冷却水管、散热器、暖风软管、液压设备、冷凝器、蒸发器、空调滤芯器软管、涡轮增压系统软管、汽车刹车泵、缸体、工程液压软管、航空软管和管汇、硬管、接头、阀门、压力仪表、压力容器、压力变送器等的***耐压疲劳测试。
三、 型号意***析
BPT-GD28WL
BPT -------气驱液体增压试验台（用于压力***试验）
GD -------表示气液增压泵为双作用泵
28 -------表示该增压泵增压比为28：1（根据所需要压力配置不同种类增压泵）
W L -------表示增压介质为水

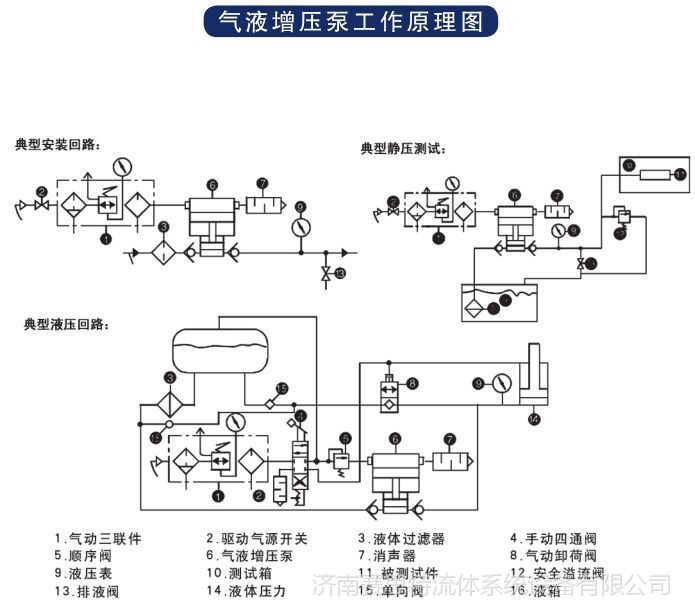

四、系统组成
该系统由气液增压泵、气动二联体、水泵、高压截止阀、管路、压力表、水箱、柜体等组成。
五、 产品技术参数及系统特点
★技术参数
系统额定压力 | 20MPa |
噪 音 | <75dB |
相对湿度 | 不高于90% |
环境空气压力 | 0.1MPa |
设计海拔高度 | 1500m |
使用环境温度 | 适应室内工况 |
★基本特点：
• 低油压缩，气体不易受污染。
• 增压器采用低油润滑技术，整机不需要额外润滑设备。
• 不需配电设备。
• 不需冷却机。
• 控制机简单，机中全部使用气动控制，安全可靠。
• 噪音小。
• 设备尺寸较小，密闭箱体安装，外表美观，安装费用低。
• 由于设计简单和压缩的低耗热量而带来的低维护费用。
• 增压腔与驱动腔完全隔离，被增压介质不易受污染。
注：如下产品介绍以上图和下表为参考
01 | 驱动气源接入口 | 06 | 截止阀 |
02 | 气动二联体 | 07 | 压力表（0-25MPa） |
03 | 气体截止阀（手拉阀） | 08 | 高压截止阀 |
04 | 气液增压GD28WL | 09 | 高压卸荷截止阀 |
05 | 滤水器 | 10 | 测试箱（接被测件） |
注意事项：
1、高压截止阀为锥形针阀，关闭力不能大于18NM。
2、在升压过程，截止阀如有渗漏，正确的操作应是卸压后再重新关闭。
3、要避免用力过大而损坏阀芯，缩短该阀使用寿命。
七、操作程序
1、将二联体的油雾器加入润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。每次加油量为油杯容积的1/3。
2、连接上需要试压的管路，关闭卸荷阀，打开高压针阀，气源压力要求不大于0.7MPa（7kgf/cm2）。
3、调整好二联体的压力，如将气源压力调到0.6MPa,增压后液体压力为16.8MPa。
4、打开水泵开关和排气开关，对工件进行排气，直到在可视管内无气泡状态下，停止水泵，关闭排气开关。
5、打开手动换向阀（俗称手拉阀）和高压针阀开关，气液增压泵开始工作，直到达到***压力被测试件***然后关闭进气手拉阀开关，增压泵停止工作。
