高冲击POM台湾台塑R6高强度增韧级POM聚甲醛

高冲击POM台湾台塑R6高强度 增韧级POM聚甲醛详细介绍

POM(又称赛钢、特灵)。它是以等为原料聚合所得。POM-H(聚均聚物)，POM-K(聚共聚物)是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

　　POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

　　1、 塑料处理

　　POM吸水性小，一般为0.2%-0.5%。在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。干燥温度80℃以上，时间2小时以上，具体应按商资料进行。

　　再生料使用比例一般不超过20-30%。但要视产品的种类和***终用途而定，有时可达100%。

　　2、 塑机的选用

　　POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

　　3、 模具及浇口设计

　　常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。

　　排气系统

　　POM-H 厚度0.01-0.02mm 宽3mm

　　POM-K 厚度0.04mm 宽3mm

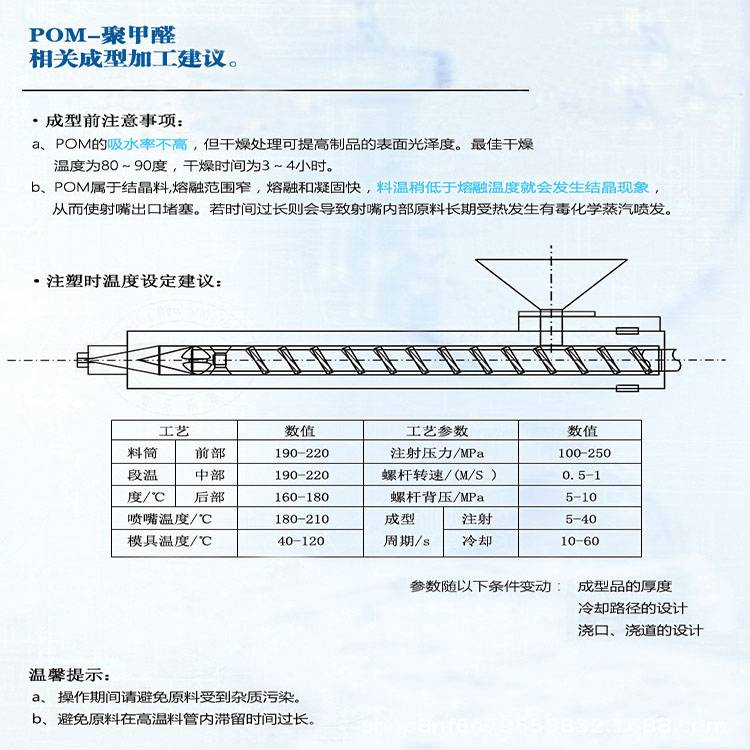

　　4、 熔胶温度

　　可用空射法量度

　　POM-H 可设为215℃ (190℃-230℃)

　　POM-K 可设为205℃ (190℃-210℃)

　　5、 ***速度

　　常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

　　6、 背压

　　越低越好，一般不超过200bar

　　7、 滞留时间

　　如设备没有熔胶滞留点

　　POM-H 可在215℃滞留35分钟

　　POM-K 可在205℃滞留20分钟不会有严重的分解

　　在注塑温度下熔体不能在机筒内滞留超过20分钟。POM-K在240℃下可滞留7分钟。如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。

　　8、 停机
