LBY-3顶板离层仪托盘型 尤尼科矿压观测用顶板离层指示仪
LBY-3顶板离层仪厂家 尤尼科托盘型顶板离层仪，矿压观测用顶板离层指示仪，顶板离层仪使用安装

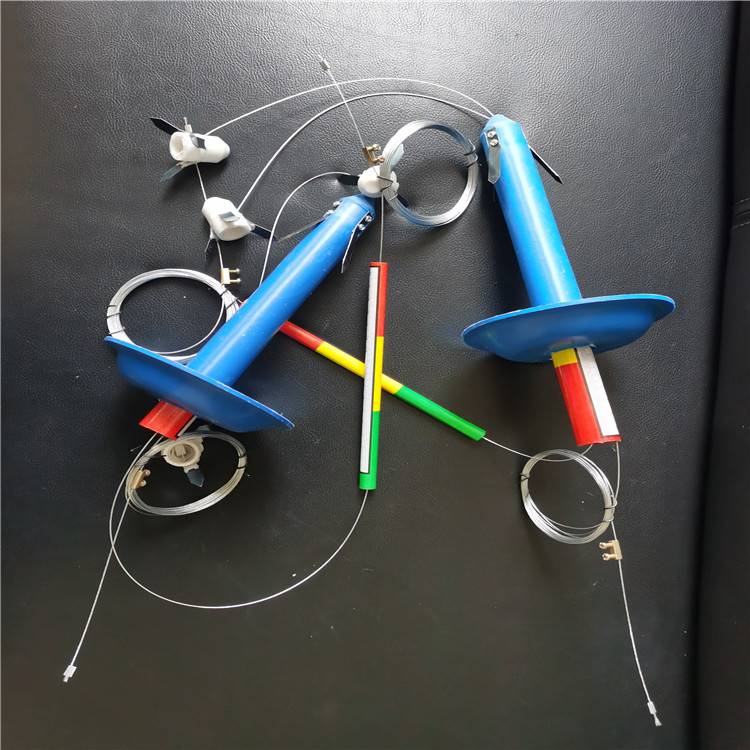

山东尤尼科公司LBY-3顶板离层仪主要由基点锚头、测绳、套筒、防水牌，内测筒、外测简组成。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。我司产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的矿压观测产品之一。顶板离层仪成本低，使用安装简单。
一、LBY-3顶板离层仪技术特性：
1、测量方式：反光彩色显示；2、测量点数：2个；3、***大量程：200㎜；4、读数精度：1㎜；5、安装锚孔直径：28-38㎜。
二、LBY-3顶板离层仪的安装位置:
1、沿煤顶板掘进每隔10m安设一台顶板离层仪，临近采空区掘进每隔5m安设一台顶板离层仪，位置误差不超过1m;顶板离层仪安装在巷道正中位置，误差不超0.3m;对于断层及围岩破碎带、应力集中地段、巷道交叉点等巷道必须补打顶板离层仪。
2、用锚杆钻机打眼，钻头采用规格为Φ27mm或Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。
3、用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。***后将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。
4、对准刻度:将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳。
三、LBY-3顶板离层仪原理：
顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上，通过顶板不同层位的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。
四、LBY-3顶板离层仪结构：

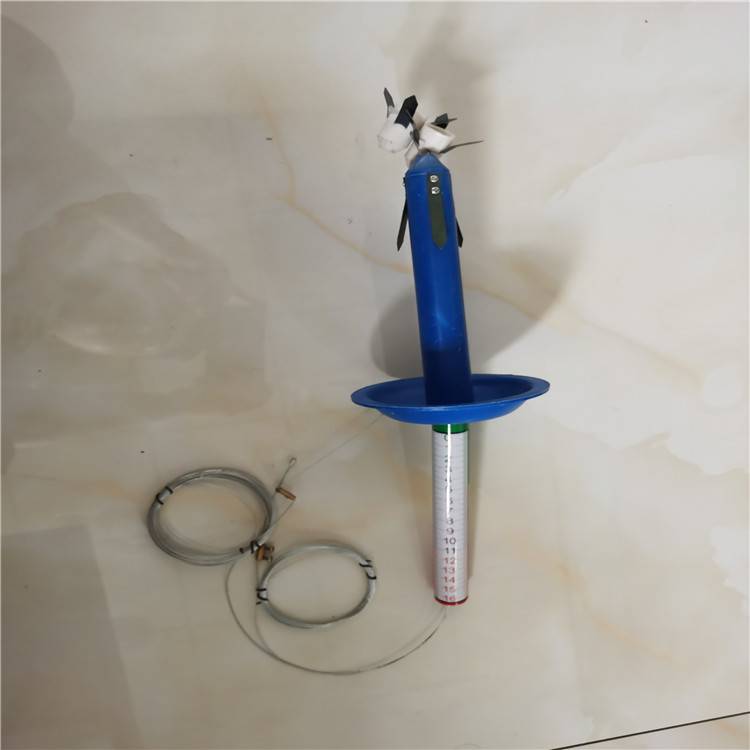

顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成:
1、孔内固定器采用弹簧抓爪式结构；
2、测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；
3、测读数装置由两个带有刻度标志的半圆钢条组成；
4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
山东尤尼科公司生产的顶板离层仪种类大概有两种，一种是LBY型号是T型的，还一种是ZKBY型托盘型的，检测点数一般有1点、2点、3点、4点、6点、8点等，我司产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的产品之一。顶板离层仪成本低，使用安装简单，我司产品质量保证，欢迎垂询和来电。
