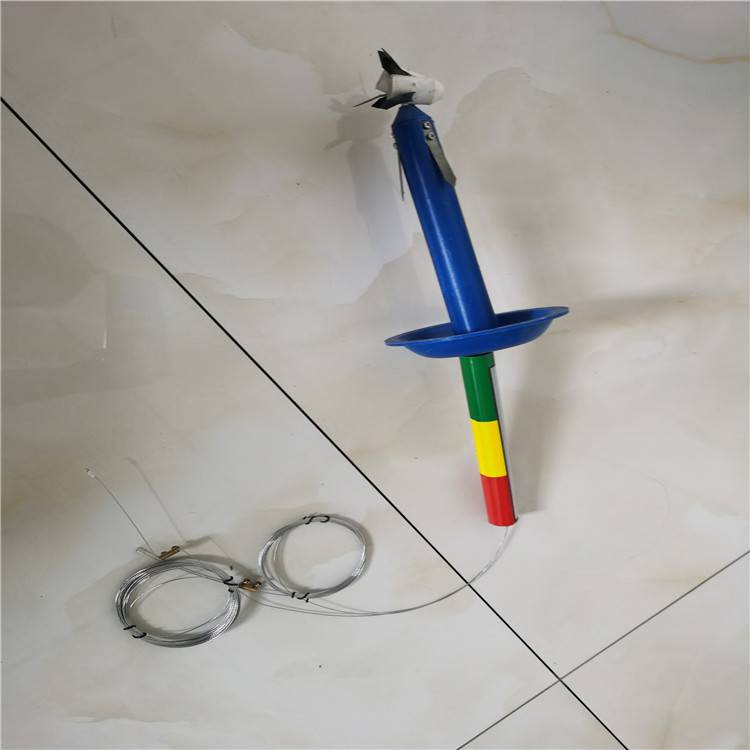

矿用T型顶板离层仪 尤尼科托盘式离层指示仪
矿用T型顶板离层仪 尤尼科托盘式指示离层仪，LBY-2平行式顶板离层仪，两点直读式顶板离层仪
一、矿用T型顶板离层仪如何测量的：
1、深基点锚头应固定在钻空深部5m处稳定岩层内,浅基点固定在钻孔2-2.5m 处(钻杆端部位置)。
2、当锚杆锚固范围内有离层时,顶板(套管)沿外测筒向下移动,移动量有由测筒标尺指示。当锚固范围顶板离层时,外测筒与顶板相对位置不变,但沿内测筒向下滑动,表明顶板有离层,离层量由内测筒标尺指示。
3、当锚杆锚固范围内、外都有离层时,内外测筒分别有离层显示，其显示值之和为总离层值。
二、矿用T型顶板离层仪安装与使用：
1、用锚杆钻机打眼，钻头采用规格为Φ27mm或Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。
2.用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。***后将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。
3、对准刻度：将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳然。
4、安装完毕后记下深浅基点刻度的初始值。
5、顶板离层仪必须由技术员现场指导安装。
6、顶板离层指示仪安装时应进行编号、挂牌管理。顶板离层指示仪内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。
7、顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。
8、施工队组必须建立顶板离层指示仪观测台账，台帐应由当班验收员如实填写，离层指示仪安装后连续观察不少于5天，值班队干每天负责落实。生产科矿压组不定期下井对顶板离层指示仪安装质量进行检查，对顶板离层指示仪读数进行复查。
山东尤尼科公司矿用T型顶板离层仪通常成对安装,可以同时监测锚固区内和锚固区外顶板离层值;也可以两只均监测同一锚固区范围内的离层数值,以保证数据的准确。
