JQ1型转辙机缺口监测系统
Ø 产品主要功能及构成：
1）功能：JQ1型转辙机缺口监测系统通过摄像头模组直拍缺口间隙，实现了对转辙机缺口的实时视频监测。主要功能有缺口值监测、道岔定反位判断、温湿度监测、缺口***、过车缺口视频和道岔扳动缺口视频录制、预警和报警功能。
2）系统构成：缺口主机、通信分机、图像采集组件、缺口处理模块组件、传感器组件。
Ø 产品主要特点：
1）高清双摄像头模组直拍缺口，缺口图像清晰。
2）图像识别技术智能计算缺口值。
3）采用ADSL通信技术和PLC宽带电力载波通信技术，组网灵活，传输距离不小于3.5 Km。
4）安装方便可靠，不改变转辙机内部结构，不遮挡转辙机缺口视线。
5）人机界面友好，操作简单。
Ø 产品外形尺寸：

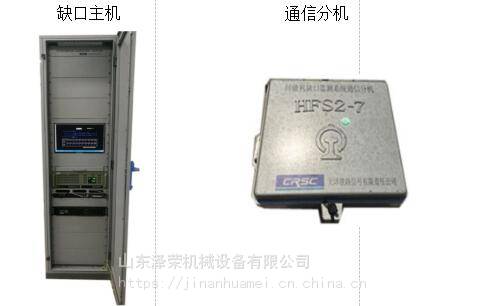

1） 缺口主机
2350 mm×600 mm×800 mm（高×宽×深）。
2250 mm×600 mm×800 mm（高×宽×深）。
2） 通信分机
132 mm×363 mm×414 mm（高×深×宽）。
Ø 产品安装方式：
1） 缺口主机：放置在微机室内，水平安装。
2） 通信分机：安装在室外道岔旁，安装方式为角钢安装固定，安装尺寸为：宽度383 mm，底座深度70 mm，安装孔径φ12.5 mm。
缺口处理模块组件、图像采集组件、传感器组件：安装于转辙机内部，不改变转辙机的基本结构，不影响转辙机正常使用。
