ZD9/ZDJ9系列电动转辙机
产品简介：
产品主要功能：
1. 转换道岔尖轨和可动心轨
2. 锁闭道岔尖轨和可动心轨于终端位置（SIL4级）
3. 检测道岔尖轨和可动心轨牵引点处的位置状态并给出指示（SIL4级）
4. 可挤型挤岔时给出指示（SIL4级）
产品构成：

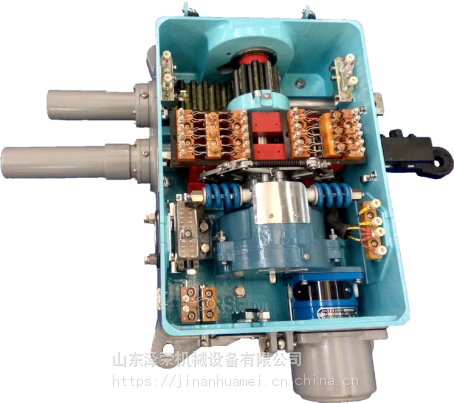

ZD9/ZDJ9系列电动转辙机主要由外壳防护件（底壳、机盖）、驱动减速机构（电机、减速器）、扭矩限制机构（摩擦联接器）、传动机构（滚珠丝杠组）、锁闭机构（锁闭铁、动作杆、锁块、推板套）和表示机构（自动开闭器、动作板、检测杆）等组成。
产品主要特点：
1. 模块化设计、结构简单，既有交流系列，又有直流系列。
2. 转辙机分为可挤型和不可挤型，有双杆内锁和单杆内锁，满足不同牵引点需求。
3. 适用于内锁闭道岔和外锁闭道岔。
4. 安装方式灵活，可角钢安装或托板安装。转辙机左右伸向现场倒换方便。
5. 动程范围广，满足多点牵引道岔的同步转换要求。
6. 三相交流电机采用抗振性能良好的铝合金壳体，电机绝缘性能优良、工作稳定可靠、维护工作量小。
7. 机内采用滚珠丝杠传动，运动平稳，传动效率高。
8. 采用全密封结构摩擦联接器，工作性能稳定。
9. 采用燕尾式内锁结构将动作杆锁闭在终端位置，锁闭可靠。
10. 采用铝合金外壳，重量轻，抗腐蚀能力强。
11. 试验寿命100万次。
产品外形尺寸：
长×宽×高：1275mm×558mm×330mm(长度按动程计算)
产品安装方式：通过角钢安装式安装装置或托板式安装装置与道岔或轨枕连接，可视站场需要，安装在道岔左侧或右侧。
