ZGS型高压水表的说明书

ZGS型高压水表的说明

一、概述

煤层注水是减少煤矿生产中煤尘发生量的有效方法之一，高压水表是实施煤层注水防尘措施时必不可少的配套设备。ZGS型高压水表为多流束凹叶轮速度式磁钢传动干式水表，耐压高，密封性能好，结构简单，数字直读，可与不同压力、不同流量的注水系统相配套。

二、结构特征与工作原理

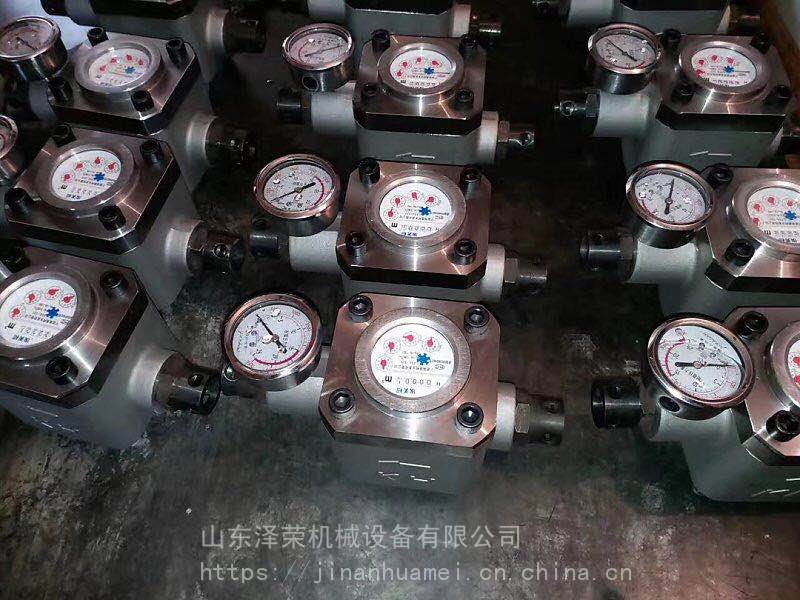

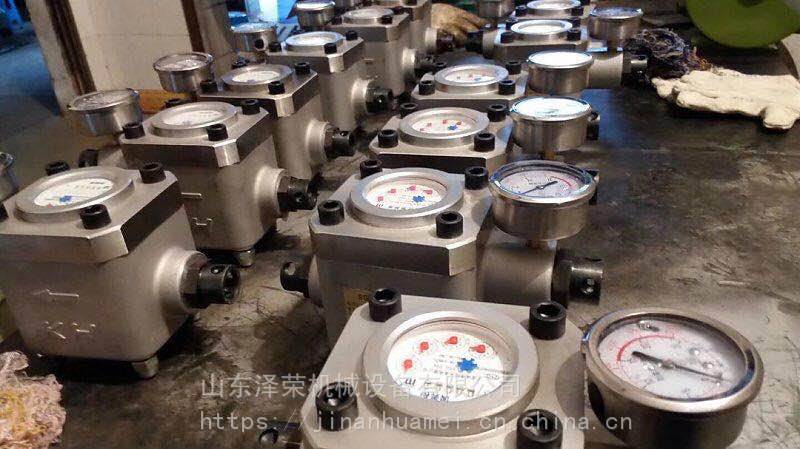

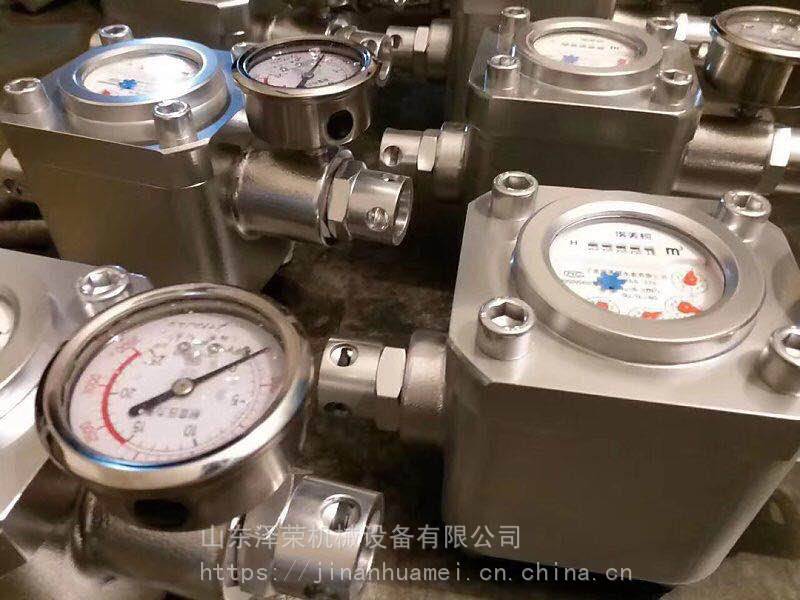

   ZGS型煤层注水高压水表由水量数字显示记数机构、上壳体、隔离板、下壳体、叶轮组组成。

三、ZGS型煤层注水高压水表技术特征

1 流量       5 m³/h

2 公称流量     2.5 m³/h

3 ***小流量     0.1 m³/h

4 额定压力     15 MPa

5 流量精度等级   2.5 级

6 接口尺寸     KJ13煤矿标准接头

7 外型尺寸     172×90×123 （mm×mm×mm）

8 质量           3 Kg

四、安装与使用

1          高压水表在安装使用前,必须将安装水表的管路清洗干净,管路内不应有颗粒物存在;

2          在高压水表入口的前方必须安有过滤器组件,防止使用过程中杂质进入水表传动叶轮部分,造成水表损坏或影响流量精度;

3          流经高压水表的水流方向应与水表壳体上所注进、出水方向相一致；

4        流经高压水表的水温不得超过50℃；

水表属于较精密件，不要随意打开。
