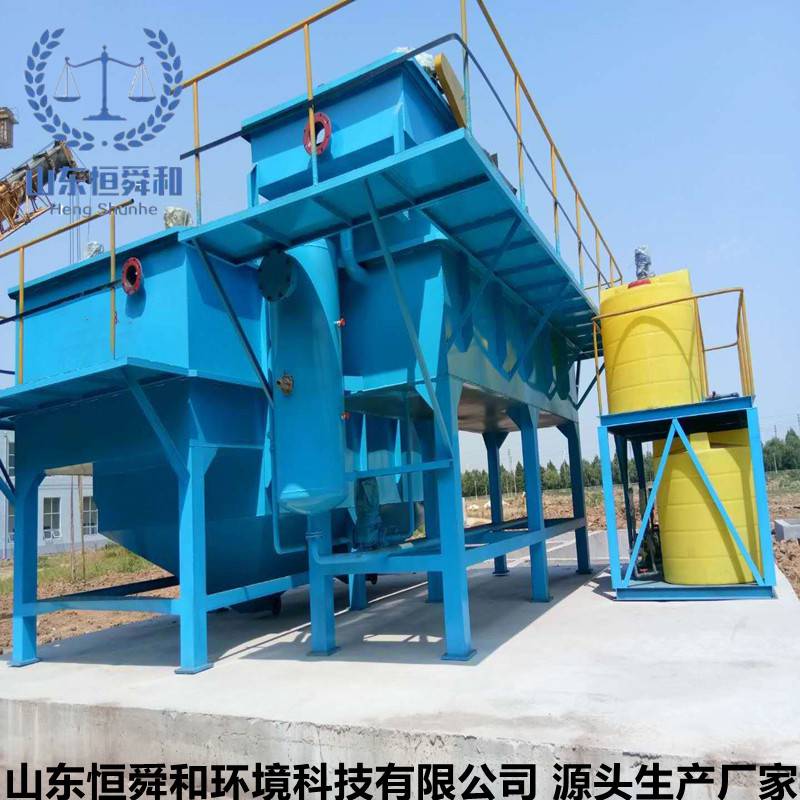

竖流式沉淀池简介
竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内（管中流速应小于30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为0.5-0.7mm/s，沉淀时间采用1-1.5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水质。池的一边靠池壁设排泥管（直径大于200mm）靠静水压将泥定期排出。竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，施工困难，造价高。常用于处理水量小于20000m³/d的污水处理厂。
理论依据：竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。因而竖流式沉淀池的效率比平流式沉淀池要高。
工作原理
竖流式沉淀池的工作原理：在竖流式沉淀池中，污水是从上向下以流速v做竖向流动，污水中的悬浮颗粒有以下三种运动状态：①当颗粒沉速u>v时，则颗粒将以u-v的差值向下沉淀，颗粒得以去除；②当u=v时，颗粒处于随机状态，不下沉亦不上升；③当u
构造
竖流式沉淀池的构造：竖流式沉淀池的平面可以为圆形、正方形或多角形。为使池内配水均匀，池径不宜过大，一般采用4～7m，不大于10m为了降低池的总高度，污泥区可采用多斗排泥方式。
竖流式沉淀池的直径与有效水深之比一般不大于3。
型号
型号 | HSHGC- 5 | HSHGC- 10 | HSHGC-15 | HSHGC-20 | HSHGC-25 | HSHGC-30 | HSHGC- 40 | HSHGC- 50 |
处理量（T/H） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 |
外形尺寸（m） | 2.5*2*3.5 | 2.5*2.5*4 | 5*2.5*4 | 6*3*4.5 | 8*3*4.5 | 9*3*4.5 | 10*3*4.5 | 12*3*4.5 |
