尘控洒水装置主要用于煤矿进下大巷、工作面、掘进巷、回风巷、皮带转载点等粉尘浓度检测自动洒水降尘，净化环境空气。

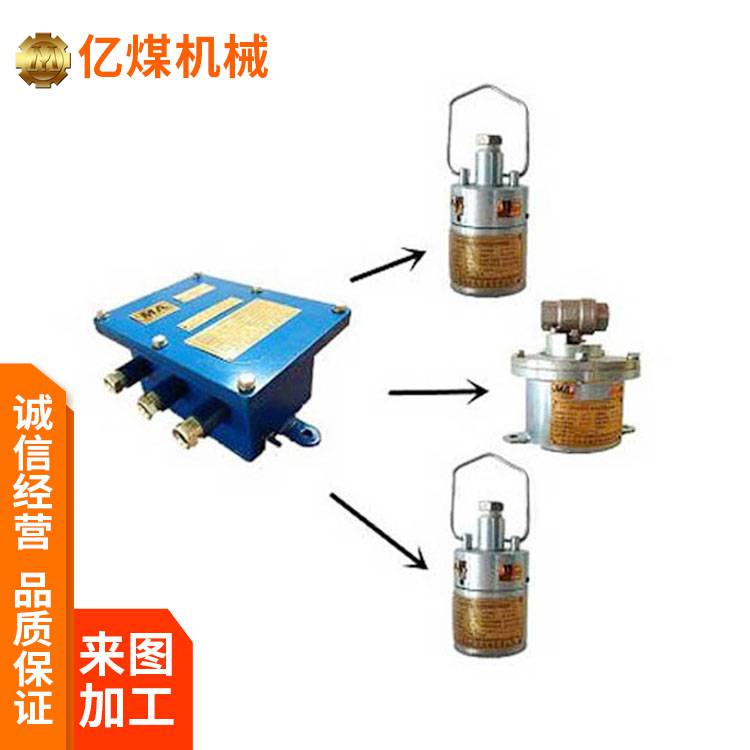

尘控洒水装置由主控箱、电动球阀、粉尘浓度传感器、热释光控传感器组成，主控箱输出本安电动粉尘浓度传感器、热释光控传感器和电动球阀。
尘控洒水装置工作过程
工作状态中粉尘传感器根据使用场所要求任意设定粉尘浓度报警值，当测量现场粉尘浓度值达到报警值时，粉尘浓度传感器将输出报警信号上传到主控箱，主控箱通过预设程序控制电动球阀打开喷雾降尘，当粉尘浓度低于传感设定报警值电动球阀自动关闭停止喷雾，在粉尘超限喷雾降尘过时，当有行人或车辆通过，安装在喷雾区域上下风巷的热释光控传感器控测到***热释信号和移动信号，喷雾将自动停止喷洒或车过后自动***喷雾。
尘控洒水装置技术参数
1、输入电压：127VAC 电压波动范围：标称值80%～120%。
2、控制性能
a）当粉尘浓度超过设定值时，控制箱的非本安输出口应输出AC 127V±25V，电磁阀开启，当粉尘浓度低于设定值时，经过***后，应能关闭电磁阀。
b）粉尘浓度超过设定值时，控制箱输出口处于开启状态，当光控传感器接收到***信号时，控制箱应能关闭电磁阀，经过***后，控制箱的非本安输出口应重新输出AC 127V±25V，电磁阀开启。
3、光控信号停止
4、洒水***时间（1～999）s（出厂设定：30s）
5、粉尘浓度超限洒水信号***时间(1～999）s（出厂设定：120s）
6、设定的***误差±3s
7、装置适应
8、水压范围（0.2～10.0）MPa
9、控制箱 外形尺寸320×200×140mm 重量 ≤21kg
10、粉尘浓度传感器 外形尺寸240 ×220 ×120mm 重量≤5kg 电磁阀外形尺寸70×40 ×160mm 重量 ≤1.2kg 光控传感器外形尺寸130 ×90 ×30mm 重量 ≤0.5kg 装置总重量 ≤27.7kg。
