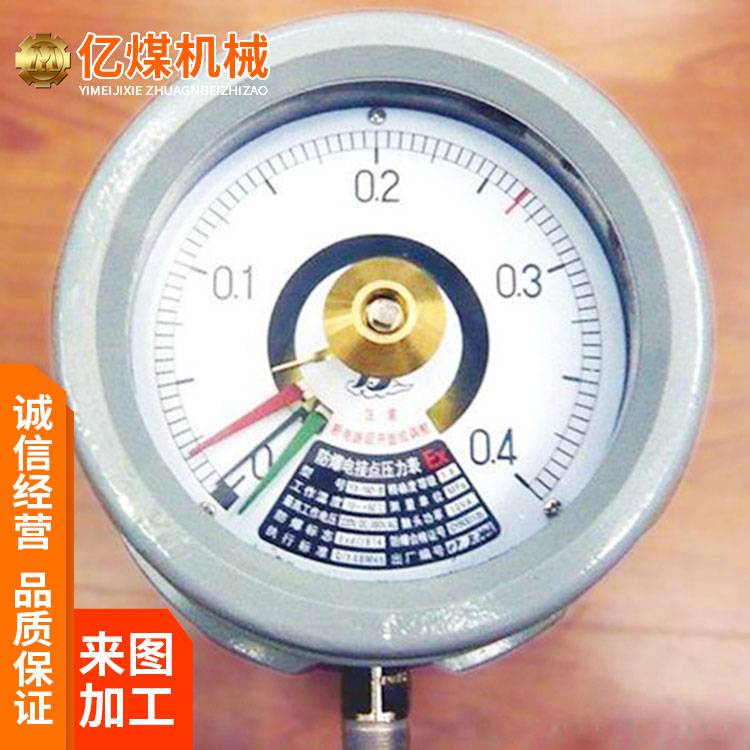

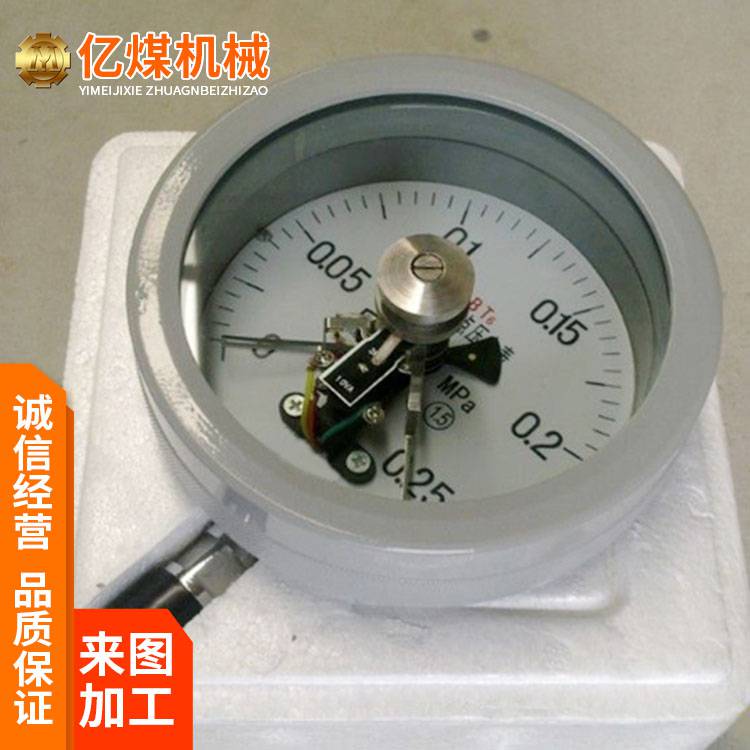

矿用防爆电接点压力表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。防爆电接点压力表的隔爆外壳具有良好的隔爆性能，因此对在正常工作过程中由于火花或电弧的影响，防爆电接点压力表能承受壳体内部的***性气体混合物在一旦引起***时产生的***压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到***性气体混合物的燃点温度以下，故不会导致传爆。矿用防爆电接点压力表适宜在有******的场所内用来测量非结晶、非凝固的***性混合物或各种无***性的介质压力。
矿用防爆电接点压力表工作原理
防爆电接点压力表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的。
矿用防爆电接点压力表性能参数
1.量程范围：0～0.16～60MPa；
2.准确度等级：1.5；
3.控制方式：上、下限缓行接点开关；
4. 高工作电压：DC 220V或AC 380V；
5.触头功率：10VA；
6.工作位置：垂直安装；
7.使用环境条件：-10～50℃，相对湿度不大于80％，且***性混合物应属于ⅡB级T4组以下，工作振动和被测介质的急剧脉动应对仪表触头的可靠动作无影响。
8.温度影响：示值不大于0.4％/10℃，设定点不大于0.6％/10℃(使用温度偏离20±5℃)；
9.绝缘强度：50Hz正弦交流电2000V历时一分钟；
10.重量：6kg。
