ZLD-2型孔板多级流量计用以测定煤层钻孔***涌出初速度，以预测工作面前方煤体的煤与***突出***性和检验防止煤与***突出措施的防突效果。也可用以测定防突超前钻孔的有效影响半径。ZLD-2型钻孔多级流量计采用喷咀节流原理设计的，当气体流过喷咀时，流束的断面生产收缩，同时在喷咀的两侧产生压差，流量越大，压力越大。当压差一定时，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同的喷咀，更换不同孔径的喷咀，可获得不同的流量测定范围。
ZLD-2型孔板多级流量计结构原理

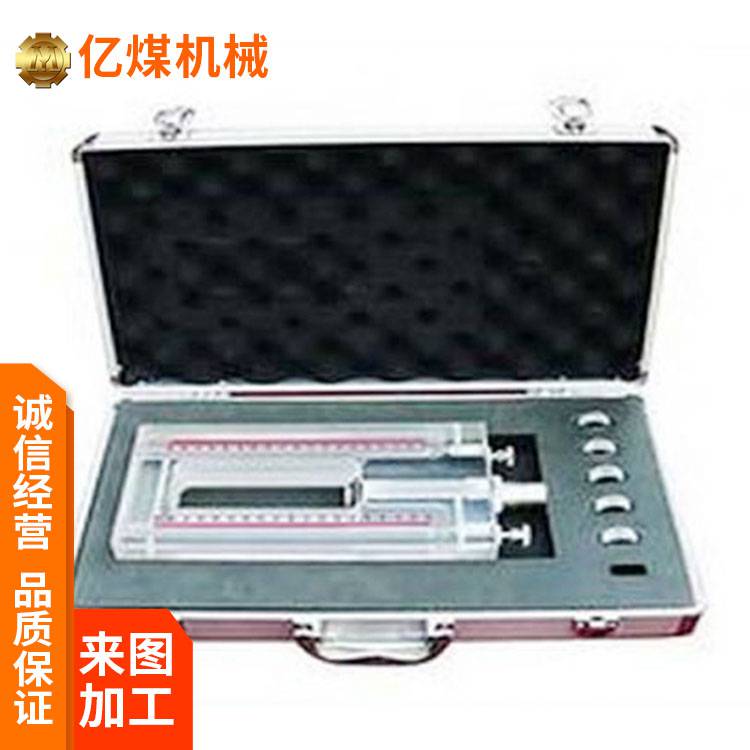

ZLD-2型孔板多级流量计采用喷节流原理设计。当气体流过喷咀时，流束的断面产生收缩，同时喷咀的两侧产生压差。流量越大，压差也越大。当压差一定撕，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同孔径的喷咀，更换不同孔径的喷咀，可获得不同的流量测定范围。仪器结构简单，其构造如图所示。主体为一套块有机玻璃板加工而成，由水柱1、喷2、进气咀3，旋塞4，5和喷咀底座6组成。仪器外形尺寸为250X120X34mm，重量约为0.8Kg。
ZLD-2型孔板多级流量计技术参数
测量范围：0~1000PPM乙烯
工作电压：9~13VDC本安型
工作电流:≤62mA
输出信号：传感器具有：200-1000HZ的频率信号、开关量信号、4-20MA电流信号
