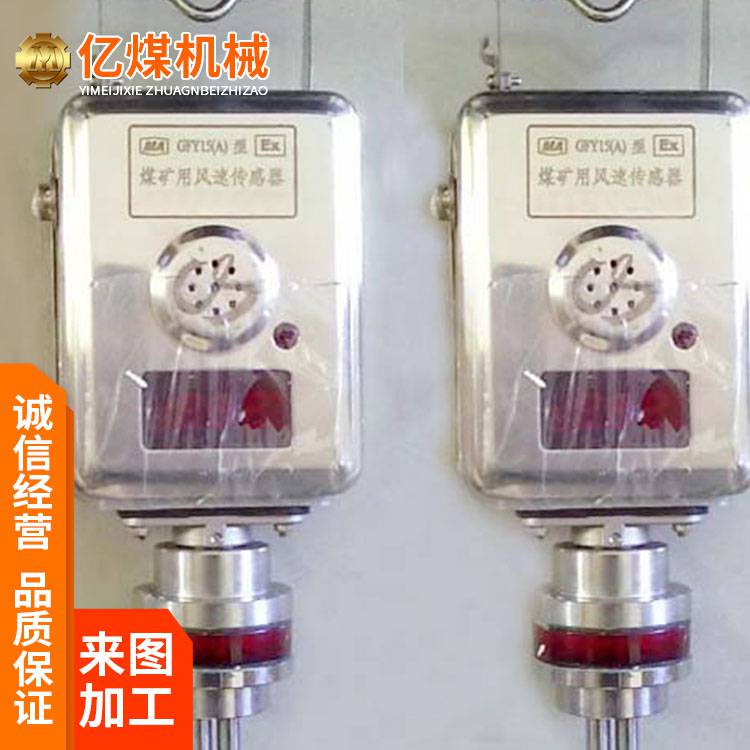

矿用双向风速传感器（以下简称传感器），主要用于煤矿井下各种巷道、风口、扇风机井口等处的风速、风向的检测，能够就地显示当前风速值并有同步风速值信号输出。
GFY15矿用双向风速传感器技术参数
1、防爆型式矿用本质安全型，防爆标志为：“ExibⅠMb”。
2、供电电源a）工作电压：直流9V~24V；b）工作电流：≤50mA。
3、测量范围：0.4m/s～15m/s。
4、基本误差：在测量范围内不超过±0.2m/s。
5、分辨率：0.1m/s。
6、输出信号(出厂时只有一种)
6.1、RS485信号a)半双工通信方式，传输速率：2400bps；b)信号电压峰峰值：2V～12V；c)传输距离：不小于2km（使用MHYV煤矿用电缆，其单芯截面积为1.5mm2)。
6.2、频率信号a)信号范围：200Hz~1000Hz(线性对应0 m/s～15m/s)频率信号；b)信号的正、负脉冲宽度：≥0.3ms；c)高电平不小于3.0V（拉电流为2mA时），低电平不大于0.5V（灌电流为2mA时）。
6.3、电流信号a) 1mA～5mA或4mA～20mA电流信号(线性对应0 m/s~15m/s，也可选为0~5mA或者0~20mA)；b)负载能力：1mA～5mA时≥800Ω；4mA～20mA时≥200Ω。
6.4、电流信号a)电流类型：1mA/5mA、0mA/5mA(对应正向风/反向风)可选（电路板右边的跳线J1，拨下时输出1mA/5mA，接上时输出0mA/5mA）；b)信号范围：0mA时，≤0.05mA；1mA时，1mA～1.4mA；5mA时，4.5mA～5.5mA；c)负载能力：≥1kΩ。
7、响应时间传感器的响应时间：≤5s。
8、声光报警功能a)传感器能在测量范围内设置报警点（出厂设为8m/s），报警显示值与设定值的差值不大于0.1m/s；b)报警声级强度在其1m远处的声响信号的声级不小于80dB（A）；光信号在黑暗环境中20m远处清晰可见。
