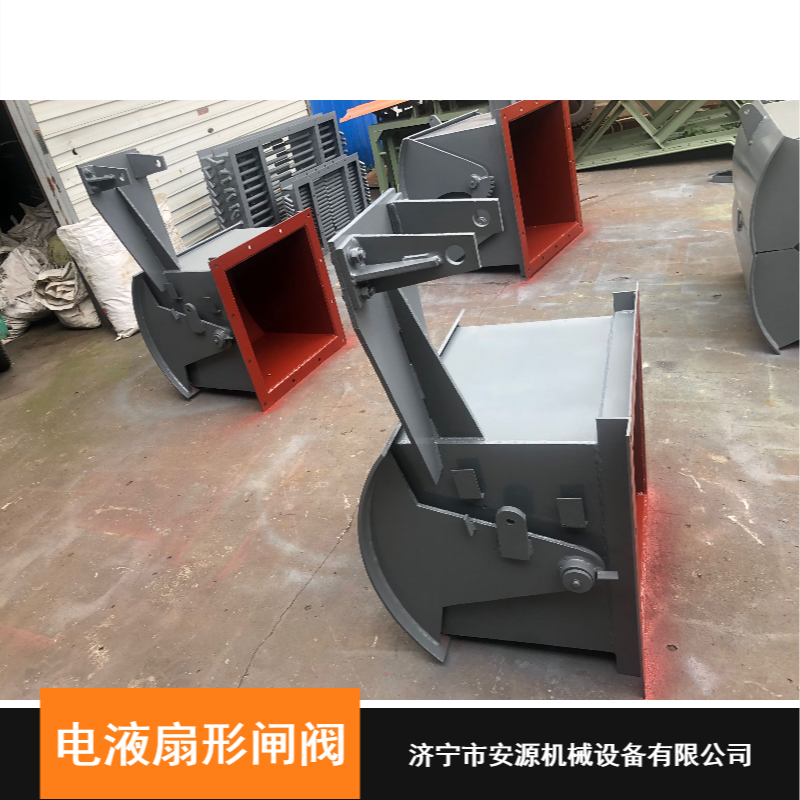

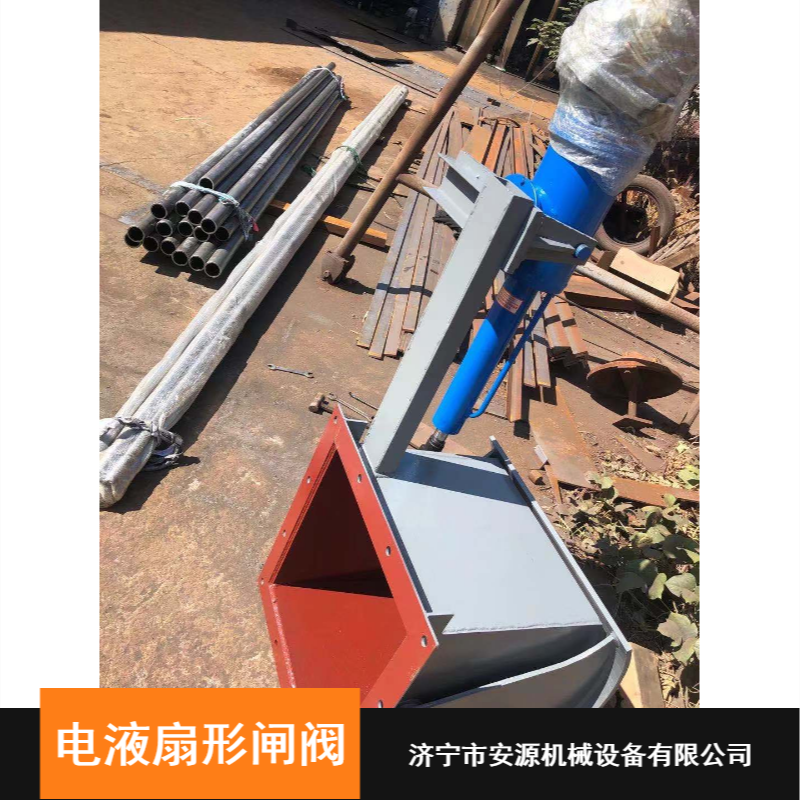

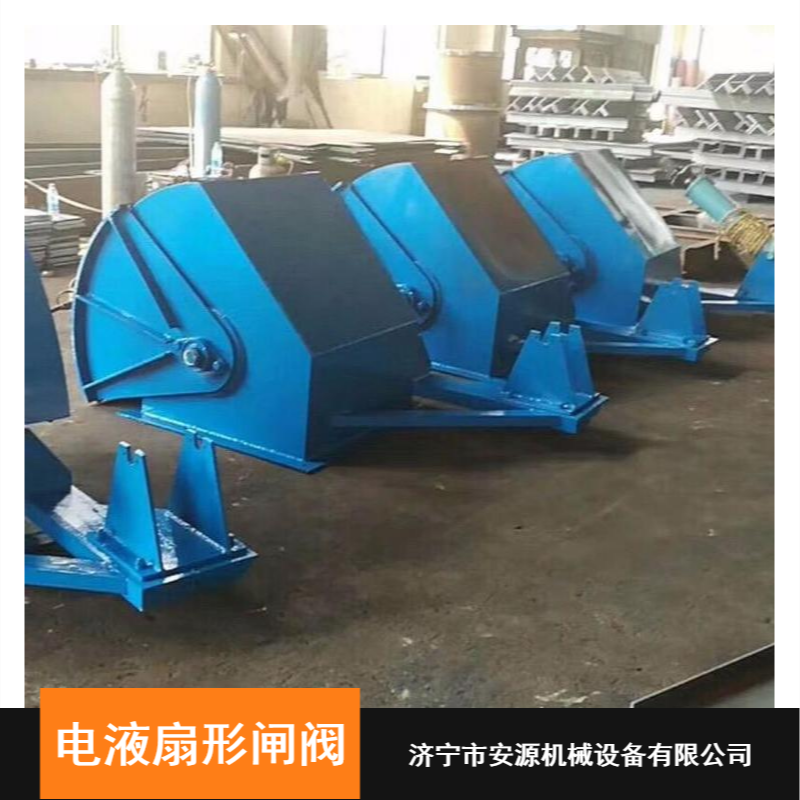

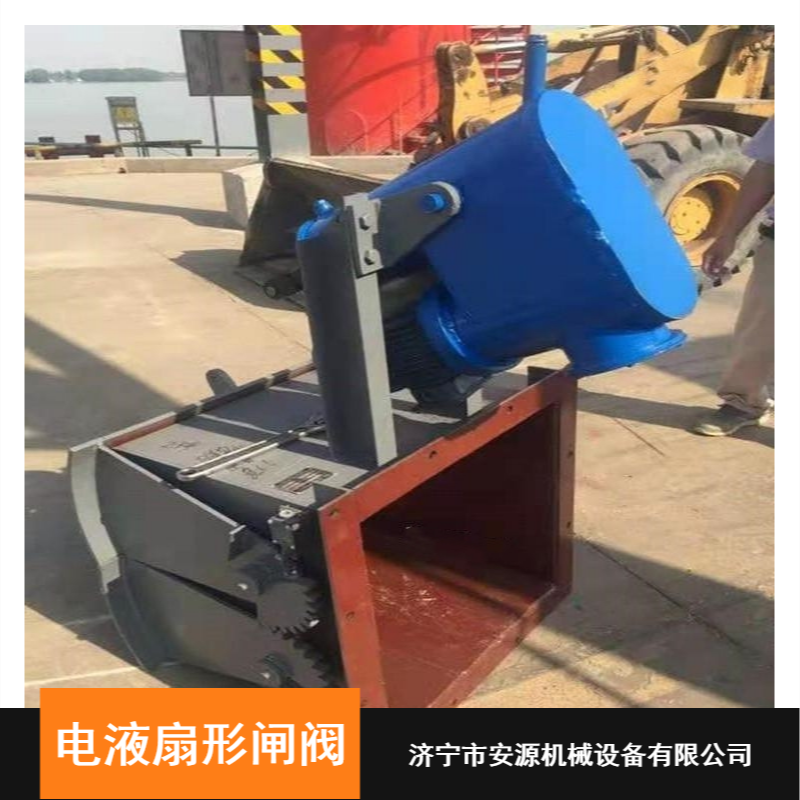

DSZ电液动扇形闸门 也称为电液动扇形阀门，适用于法兰口径500mm~800mm的仓口，主要由扇形闸门本体、平行式电液推杆等部件构成，多用于料仓下作放料装车闸门，又被称为扇形装车闸门，属于间断性装车闸门。
电液动扇形闸门采用电液推杆作为驱动，也可选用电动推杆或气缸作为动力源。电液动扇形闸门工作时由电液推杆的伸缩带动扇形闸板沿轴心旋转，使扇形闸板向一边开启，物料随即下落，待接料装置满载后，再由电液推杆驱动使扇形闸板复位，关闭截断下落的物料。
1、电液动扇形阀门在出料口设置了防尘罩，具有防尘性。
2、采用直式电液推杆作动力源，电液推杆固定在闸门本体上，避免了用户在现场***的烦恼，安装简便。
型号 | 主要尺寸 | 电液推杆型号 | ||||
a | A | B | H | N×a | ||
DSZ-40B45-IV | 45° | 400 | 500 | 675 | 2×230 | DYT700-180 |
DSZ-40B60-IV | 60° | 645 | DYT700-240 | |||
DSZ-50B45-IV | 45° | 500 | 626 | 850 | 3×190 | DYT1000-230 |
DSZ-50B60-IV | 60° | 795 | DYT1000-270 | |||
DSZ-60B45-IV | 45° | 600 | 726 | 970 | 3×224 | DYT1000-260 |
DSZ-60B60-IV | 60° | 900 | DYT1000-360 | |||
DSZ-70B45-IV | 45° |
