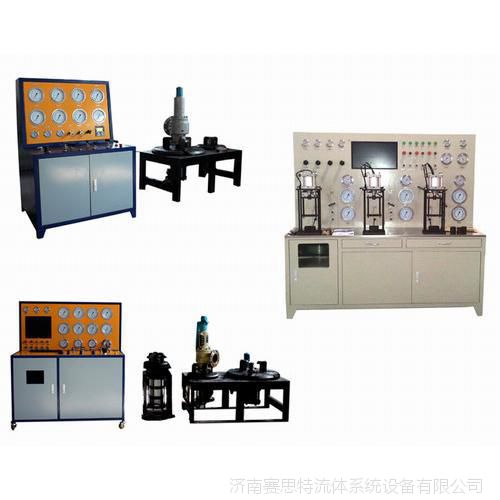

大口径安全阀校验台 压力检验测试试验设备 起跳回座压力检验设备
安全阀校验台主要功能
安全阀校验台是用高压空气为介质来检验安全阀的密封性能,起跳压力,回座压力等。
安全阀校验台典型应用
DN32～400mm法兰式安全阀, ″~ ″螺纹式安全阀,全启式/微启式安全阀,常规厚薄法兰式安全阀,国产/进口安全阀,弹簧直接载荷式安全阀,带动力辅助功能的安全阀,带补充载荷的安全阀的性能测试。
安全阀校验台技术参数
1.加压范围：0-32MPa,输出压力40MPa；
2.试验介质：空气；
3.测试压力输出：1路；
4.测试阀门口径：DN 25-400mm
5.压力控制精度：≤±1%F.S；
6.压力测量精度：0.4级压力表（可选更高压力等级）；
7.压力表测量范围：0-2.5MPa,0-10MPa,0-25MPa,0-40MPa,0-60MPa（可根据需求选择）
8.夹紧方式：液压油缸夹紧；
9.夹紧力输出范围：0-50吨；
10密封方式：密封圈密封；
11.驱动气源：≤7bar,耗气量：0.8标准立方米/分；
12.压缩空气质量要求：过滤精度：15μm；常压***：3℃；含油量(PPM)：≤5.0
工装技术参数
1,DN100 安全阀装卡座
安全阀通徂：DN32 一 DN100
调校压力：PN 32MPA
装卡力：40KN
工作介质： 洁净空气,氮气
工作温度： 0—50℃
驱劢气源： 0.3~0.8MPa
2,DN300 安全阀装卡座
安全阀通徂：DN100 一 DN300
调校压力：PN 16MPA
装卡力： 200KN
工作介质：洁净空气,氮气
工作温度： 0—50℃
驱劢气源： 0.3~0.8MPa
系统原理介绍
设备的动力源采用与德国合作开发的气动增压泵为动力源,增压泵靠压缩空气驱动,泵的输出压力大小与驱动空气压力大小成正比,输出压力可以通过调节驱动空气压力大小进行无级调节,在本系统中采用电气比例调压阀控制泵的输出压力大小和升压速率大小,具有压力控制精度高,输出压力和升压速率可调等优点。整个试验过程可以在计算机上自动完成,各试验参数可以自由设定,比如试验压力,保压时间,允许压降等。试验结束自动卸压。
安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。
一、功能
安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。
二、型号
SVTA-400-32
说明：400----安全阀通径 400mm
32----安全阀工作压力32MPa
三、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
动力系统：
空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；
2.工件装夹系统：
本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，3路单独操作。
2.1 5T夹紧力安全阀装卡座
加紧动力系统：5bar-8bar压缩空气
2.2 20T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
2.3 30T夹紧力安全阀装卡座
夹紧动力系统同上
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
压力传感器：按压力段设置四级传感器
压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
提供10年的稳定性与有限寿命期的保证
4.电气控制及输出系统：
软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。
***服务***：18660149158 王工 欢迎您的来电
