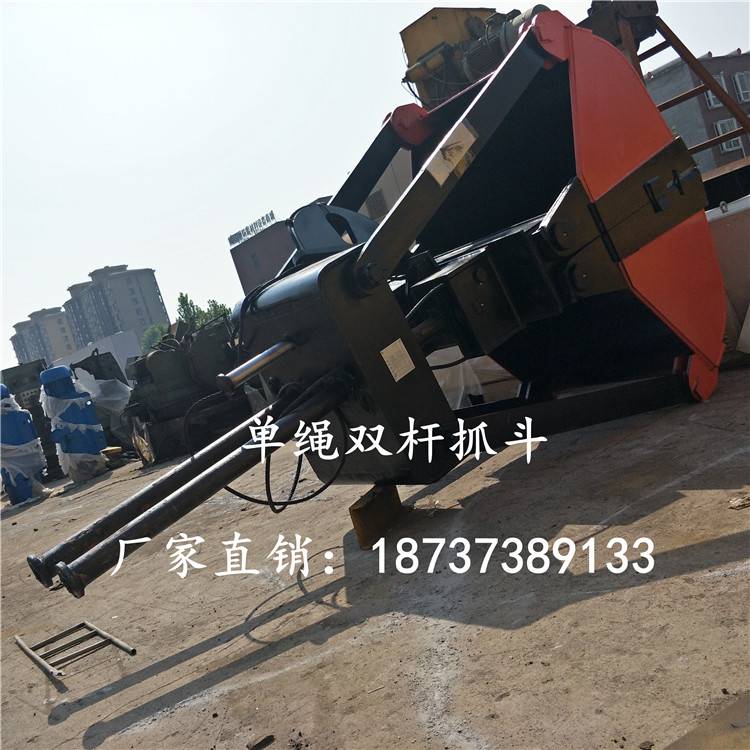

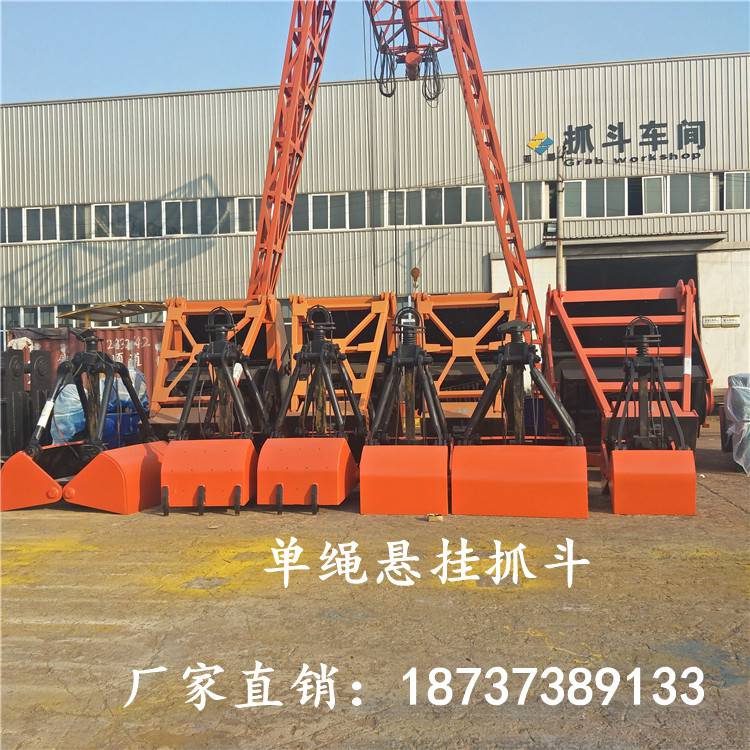

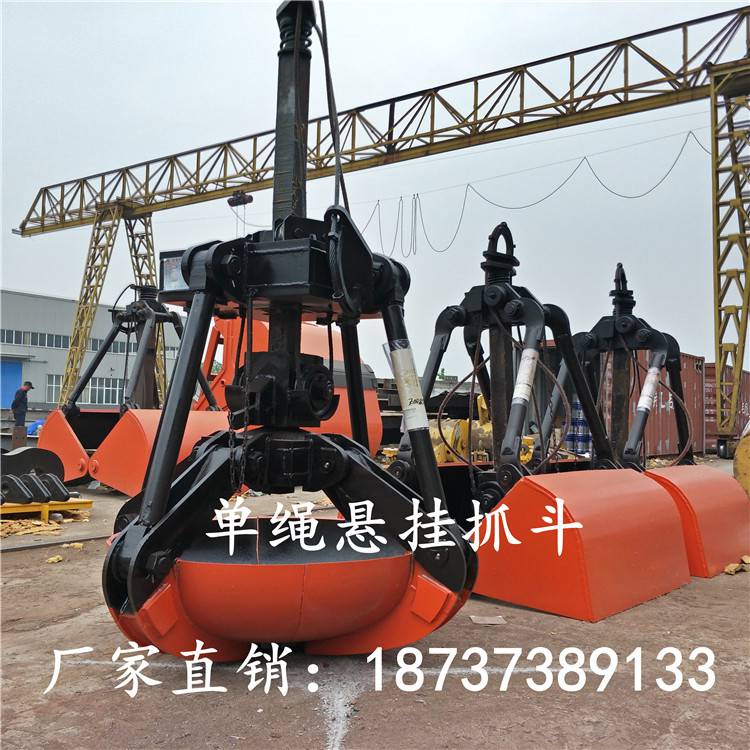

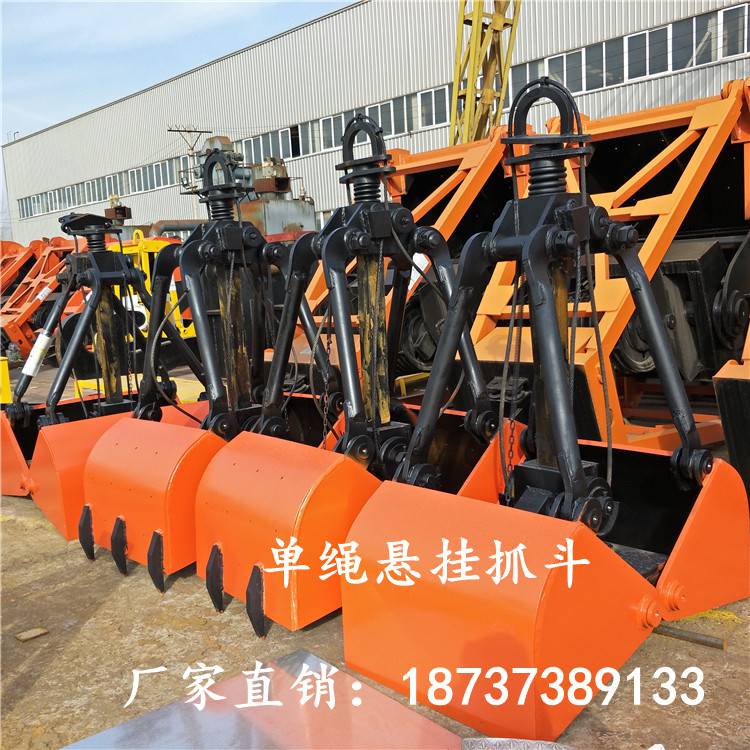

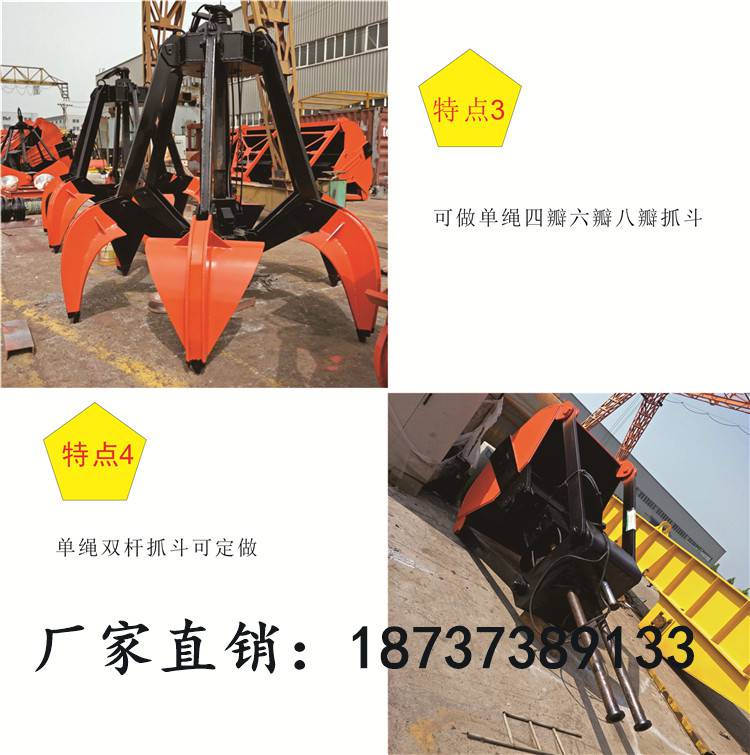

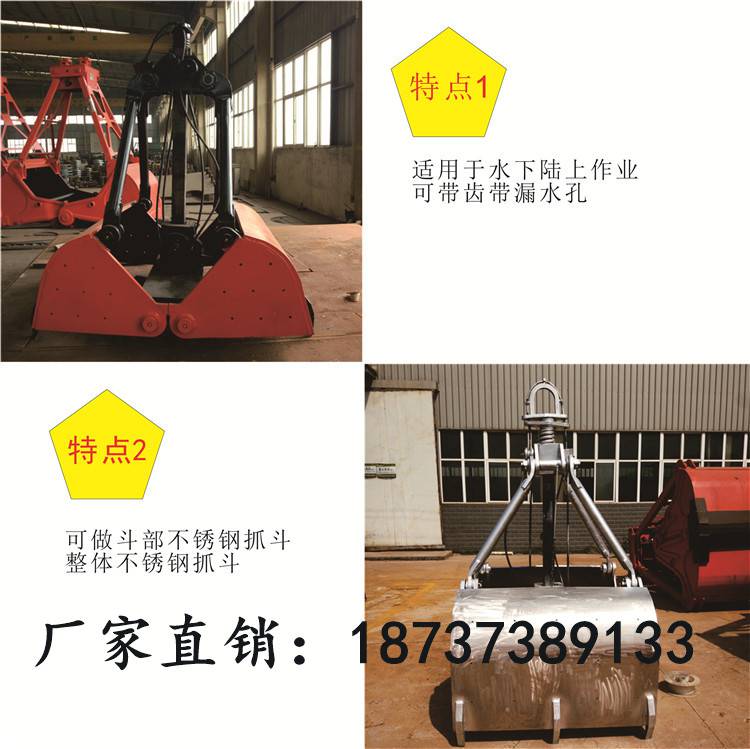

单绳悬挂式抓斗分为单杆和双杆两种样式,但是使用和用途及工作原理都是一样的,并且都是无法***空中张合。
悬挂式抓斗用于只有一个起升的卷筒(单钩),各种普通起重机上,用于抓取各种松散物料,适应下水作业(具体使用方法及工作原理参照使用说明书)。
单绳悬挂抓斗的型号:X3型/Zx3型/X5型/Zx5型/X7型/Zx7型/CZX7型/X10型/Zx10型/X5型/Zx5型/CZX15型/X20型/Zx20型/CZX20型/X30型/Zx30型/U71型/U73型/U75型/U77型/U79型/U80型/U82型(注:X型单杆、U型双杆)
容积有:0.3立方/0.5立方/0.75立方/1立方/1.5立方/2立方/3立方/9立方/15立方
配用行车吨位:2T、3T、5T、10T、15T、25T
抓斗类型 抓取物料 物料容重量(t/m3)
轻型 焦炭,炉渣,谷类,土豆,中块石灰,水泥,泥土,砂砾,粘土,碎砖等. 0.5-1.2
中型 泥煤,大块,压实的煤,粘土,石灰石,碎石,***,砂砾,砖块,铁矾土,片状氧化铁皮,水泥,水中的砂和砖块等. ﹥1.2-2.0
重型 石灰石,重粘土,中小块矿石,硬石块,棍柱状氧化铁皮,铁矿石,铅精矿粉等. ﹥2.0-2.6
超重型 大块铁石,大块锰矿石,沉积结块的铅矿粉等. 2.-3.3
抓斗型号 配用起重机吨位
X3 0.3立方轻型单绳悬挂抓斗 2T XZ3 0.3立方重型单绳悬挂抓斗 2T
X5 0.5立方轻型单绳悬挂抓斗 2T XZ5 0.5立方重型单绳悬挂抓斗 3T
XCZ5 0.5立方重型单绳悬挂抓斗 3T X7 0.75立方轻型单绳悬挂抓斗 3T
XZ7 0.75立方重型单绳悬挂抓斗 2T XCZ7 0.75立方重型单绳悬挂抓斗 5T
XCZZ70.75立方重型单绳悬挂抓斗 5T X10 1立方轻型单绳悬挂抓斗 5T
XZ10 1立方重型单绳悬挂抓斗 5T X15 1.5立方轻型单绳悬挂抓斗 5T
XCZ151.5立方超重型单绳悬挂抓斗10T X30 3立方重型单绳悬挂抓斗 15T
U73 0.5立方重型单绳悬挂抓斗 3T U74 0.75立方重型单绳悬挂抓斗 5T
U64 2立方重型单绳悬挂抓斗 10T U65 1.25立方重型单绳悬挂抓斗 10T
U80 9立方轻型单绳悬挂抓斗 15T U82 15立方轻型单绳悬挂抓斗 25T
单绳抓斗就是根据其动作来划分的,它的使用特点及工作过程是怎么样的呢?
单绳抓斗是通过一根绳索或链条兼作升降和开闭用的抓斗。单绳抓斗具有特殊的钩锁,在抓取和卸下物料时钩锁可使预板闭合或张开。单绳抓斗用于只有一个单卷筒起升机构的起重机,其开闭机构新颖、装卸物料时开闭自如,整机使用拆挂方便,适用水下陆上作业,进行抓取、转堆。
在使用吊钩起重机装卸散装货物时,可把单绳抓斗挂在吊钩上,不需要其它特别的附加装置。
抓取物料过程:
在中间横梁上有2根导向管,支持链经过二级链轮悬挂于吊钩上。闭锁装置和中间栋梁,通过钩爪连结成为一个整休。抓取物料时,抓斗张开下降到物料上,闭锁装置也同时沿导向管下降,到达一***置时与钩爪相连,从而也与中间横梁连结起来。而后,如吊钩缓慢上升时,中间横梁同闭锁装置成为一体而上升,抓斗闭合。开斗时,拉动装在控制杆末端的拉绳,脱开钩爪,在货物及抓斗自重作用下迅速打开,此时的冲击载荷由缓冲器承受。
