ZJ-II型自救器负压气密检查仪
说明书
一、用途及特点
自救器是煤矿职工生命安全的保护神。《煤矿安全规程》规定：入井的职工必须随身佩带自救器。制造时、使用中或库存的自救器，由于组装、碰撞、锈蚀、老化等原因，容易漏气而失效；携带漏气失效的自救器入井，反而会更加危及职工生命安全。因此，在自救器产品出厂前，生产厂家必须依据产品标准的规定，对自救器产品严格地进行出厂前的检验；在煤矿现场，也必须对使用中和库存的自救器依据产品标准的规定定期地进行检查。获得***实用新型专利、专利号申请为02205242.9、专利名称为“一种数显自控自救器气密检查装置”的专利技术，所转化形成的系列化产品， 是现阶段国内检查自救器性能的进的仪器，已在国内许多自救器生产厂家和许多大中小型煤矿得到普遍推广应用，受到了众多用户的欢迎和好评。
ZJ-II型自救器负压气密检查仪是本实用新型专利技术所转化成的系列化产品中的一种专门用于检查***过滤式自救器和隔绝式化学氧自救器的高新技术产品，它以电磁阀、微型真空泵取代了传统的“负压空气引射器”，因而使得整套装置结构简单、体积小巧、外形美观；使得自救器检查操作简便、省时省力、显示直观，其优点是它完全符合产品标准的规定，压力检测值可在13340Pa的负压下可控可观。ZJ-II型自救器负压气密检查仪是检查***过滤式自救器和隔绝式化学氧自救器***为理想的产品。
二、主要技术指标
1、负压测量上限：-60KPa；
2、工作检测负压：-13340Pa- -6000Pa；
3、压力表测量值：-0.1MPa；
4、电源电压：AC220±10%V；
5、真空玻璃干燥器：Φ300mm。
三、工作原理和使用方法

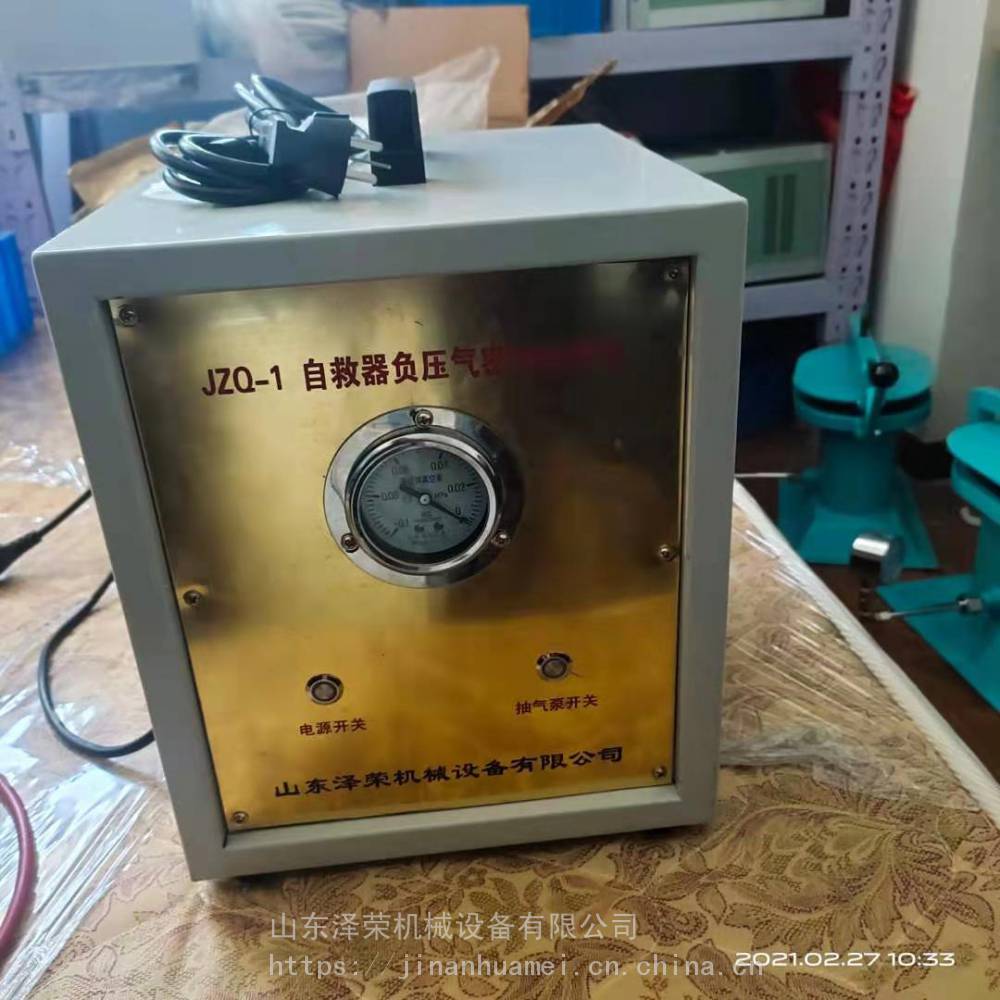

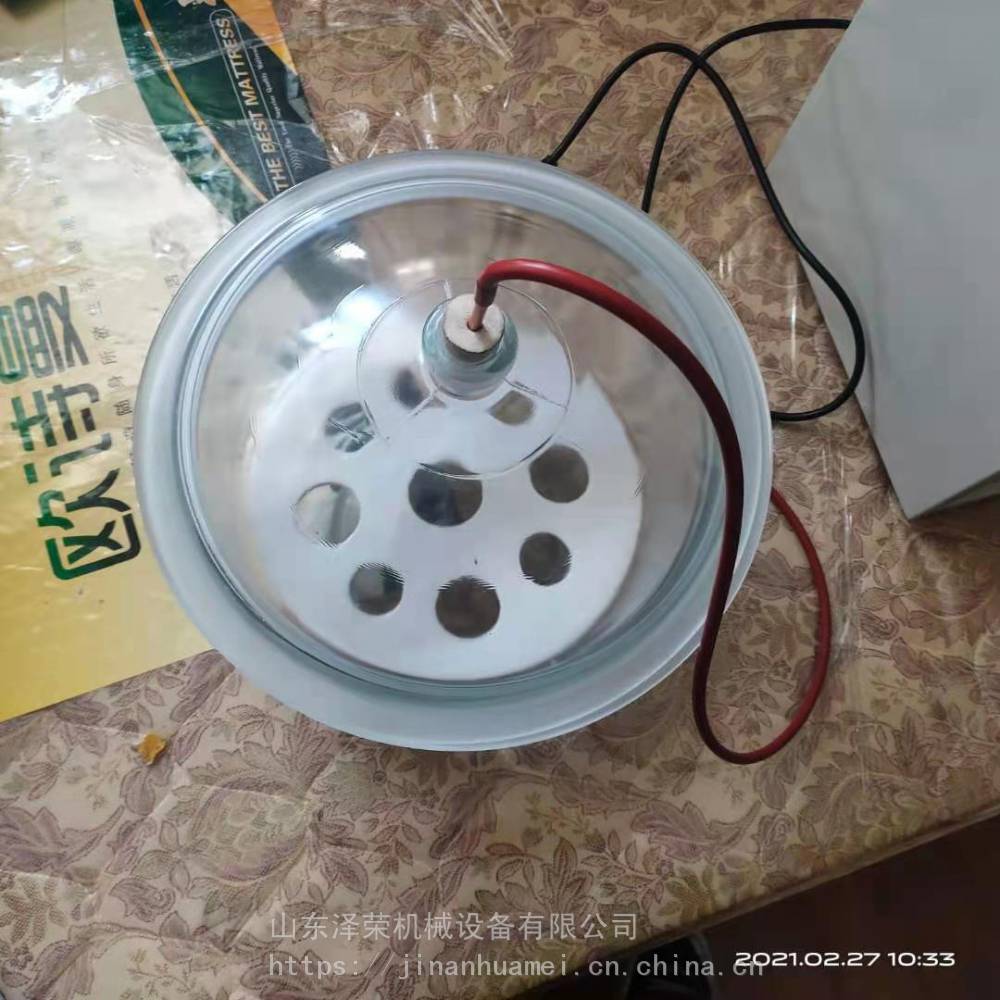

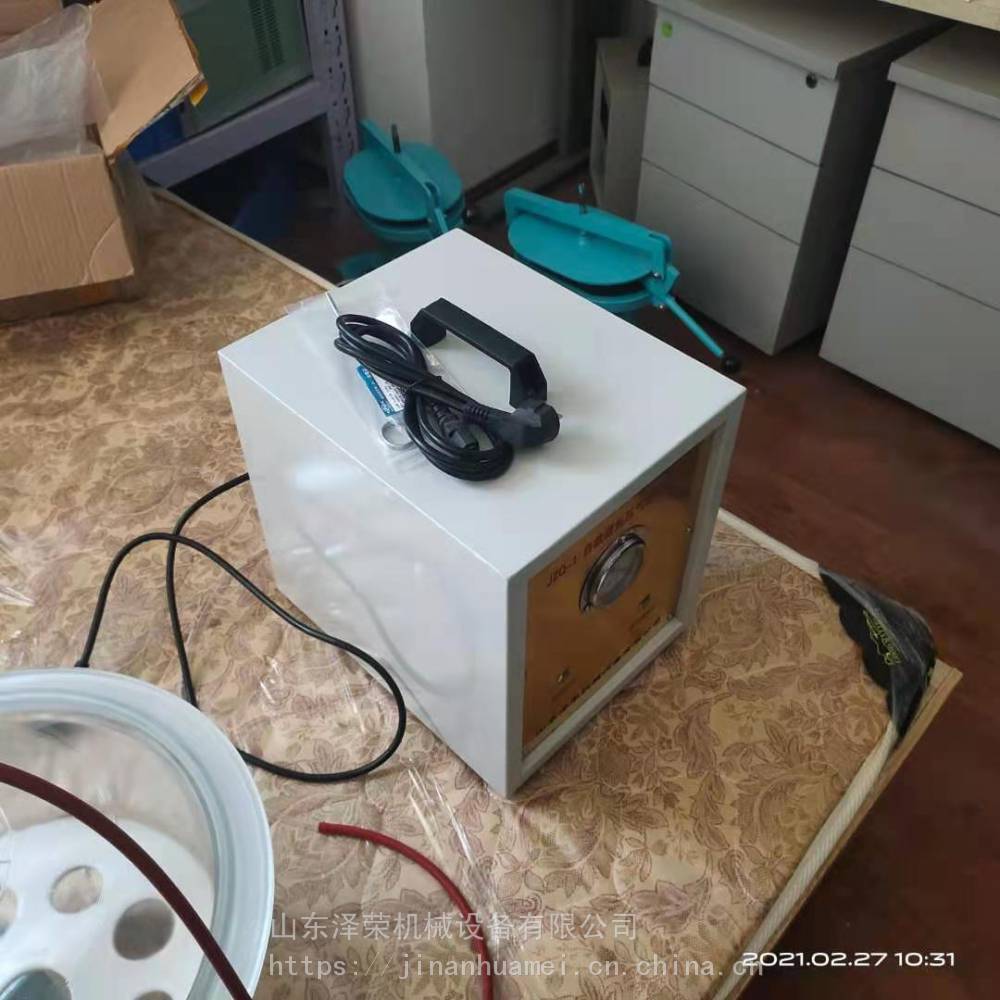

本仪器由真空玻璃干燥器和主机两部分构成。检查自救器时，先将真空玻璃干燥器内放置4-5台完好的自救器后，再添加清水，清水必须以漫过自救器的橡胶密封条（即上下壳的结合处）为宜；然后开动主机；主机内的微型真空泵在几秒钟的时间内就可将真空玻璃干燥器内的空气抽完，使其内部达到真空（即负压）状态。此时若有气密性能不好的自救器（既漏气的自救器），因为它的外壳气密性不严，其内部的气体就自然经外壳通过清水往外冒气泡；人员肉眼观察，往外冒气泡的自救器就是有问题、质量不好的自救器，从而达到检查自救器性能的目的。
具体的使用、操作方法为：
1、开启主机的“电源”开关。
2、拿开真空玻璃干燥器的盖，把4-5台待检的自救器放入干燥器内并盖好盖。
3、按下“电磁阀”开关，按下“气泵”开关，微型真空泵即对真空玻璃干燥器抽真空，几秒钟后按停“气泵”开关，紧接着按停“电磁阀”开关。
4、通过松动玻璃真空干燥器上的三通阀，使负压显示值保持在-13KPa范围内，观察干燥器内有无气泡产生，观察时间为1分钟；在这1分钟时间内，干燥器内若无气泡产生，即证明在检的自救器全部为合格；若有气泡产生，则证明冒出气泡的自救器为不合格。
5、松动玻璃真空干燥器上的三通阀，使压力显示为零，把三通阀再放置好，打开盖，取出检查完毕的自救器并擦拭干净，这就完成了自救器检查的一个周期。
四、注意事项
1、初次使用该产品时或是长时间不用重新启用时，一定要对玻璃真空干燥器的盖与容器结合处的端面擦抹上薄薄的一层凡士林等润滑脂，确保玻璃真空干燥器气密性能良好。
2、进行自救器检查时，必须由两人同时进行；一人放进、取出自救器，并注意在检查自救器时是否有冒气泡
的情况发生；另一人负责开盖、放盖（在开盖、放盖过程中，千万注意勿磕碰坏真空玻璃干燥器的盖及盖上的玻璃三通阀），并负责操作主机和填写自救器检查原始记录。
3、一定要保证该产品气路系统的气密性能完好。若按正常操作程序抽不上负压，或是负压显示值很快***为零，则表明气路系统的某处有漏气现象发生，要认真查找并排除故障。
五、包保承诺
1、产品投入使用一周内若发现有质量问题，经确认后可予以更换。
2、产品保修期为18个月，18个月之内，产品若自然损坏（即非疏忽或操作不当等人为因素造成的损坏），我单位负责免费维修。
3、超过保修期后，若产品损坏，我单位提供收费维修服务，只收成本费。
