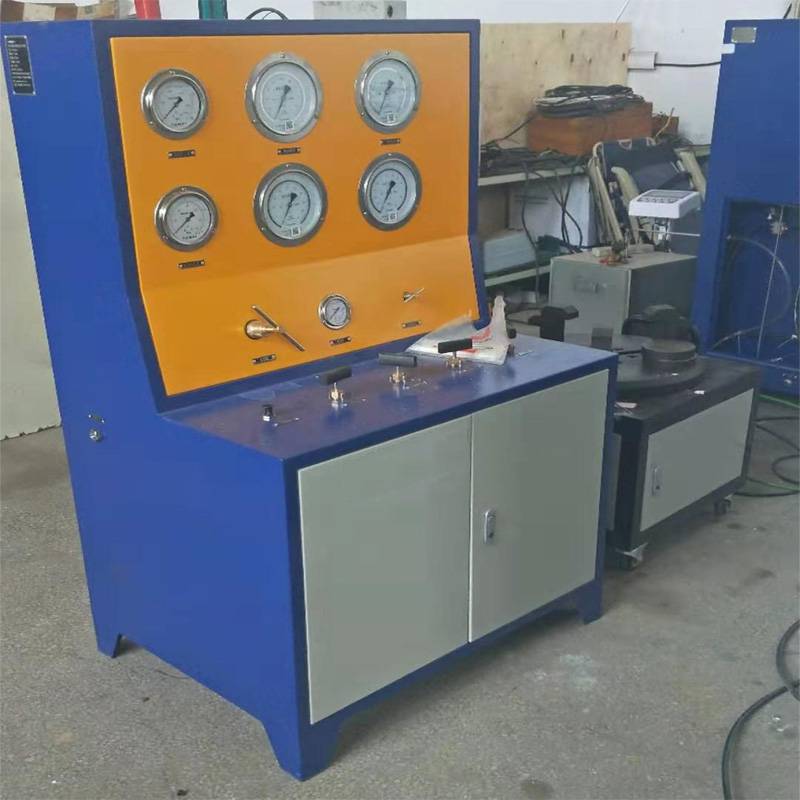

0-10MPa安全阀校验台安全阀压力性能校验台
安全阀校验台设备SVT32-DN400-赛思特公司提供
安全阀校验台适用范围：
安全阀的密封性能和定压校验
口径:DN10-DN400
压力：0-32MPa（更高压力请咨询18615639929王经理）
试验介质：空气、氮气、水
参考执行标准：
· GB/T12241 安全阀一般要求
· GB/T12242 压力释放装置性能试验规范
· GB/T12243 弹簧直接载荷式安全阀
主要技术参数：
· 加压范围：0～32MPa；
· 试验介质：氮气、空气或水；*(特殊介质请咨询)；
· 介质温度：常温；*(特殊温度要求请咨询)；
· 测试工位：1个；
· 适用口径：DN10～DN6400；
· 装夹方式：手动、三卡爪夹紧；
· 夹紧力：0～30T（根据压力和口径可选）；
· 阀门种类：法兰式或螺纹式；
· 压力测量精度：0.4级压力表；（多接口）
±0.5%FS传感器；*(可选更高精度0.1%F.S)
· 驱动空气：0.5MPa≤P≤0.8MPa；
· 压缩空气质量要求：过滤精度：15μm；常压***：3℃；
含油量(PPM)：≤5.0；
主要功能及特点
· 设备设计原理***，采用气动液体增压泵作为夹紧压力源，以及气动气体增压泵作为测试压力源，设备中配备一个气瓶，可连续进行测试；
· 测试压力可以无级调节，升压速率可以设定；
· 夹紧压力源和测试压力源均采用高品质增压泵，输出压力范围广；
· 所有高压阀门、管件及接头均采用不锈钢材质产品，保证耐压等级，安全可靠，且适用大多数气体、液体介质。
· 具有掉电保护功能，停电后系统自动卸压，终止试验，限度保证操作人员和设备的安全
安全阀整定测试试验台是我公司参考GB/T12242-2005（压力释放装置、性能试验规范），依据我公司安全阀测试台经验研制而成的大排量、低压力重闭式安全阀整定压力的调整及测试的新型试压装置。
一、功能
安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。
二、型号
SVTA-400-40
说明：400----安全阀通径 400mm
40----安全阀工作压力40MPa
三、系统组成
主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。
动力系统：
空气增压泵STT60(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；
2.工件装夹系统：
本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧保证被测件与管路之间的密封性，3路单独操作。
2.1 5T夹紧力安全阀装卡座
加紧动力系统：5bar-8bar压缩空气
2.2 20T夹紧力安全阀装卡座
加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳
2.3 30T夹紧力安全阀装卡座
夹紧动力系统同上
3.数据采集测试系统：
压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。
压力传感器：按压力段设置四级传感器
压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa
性能指标高达±0.5%FS的精度，量程比100:1 ;
提供10年的稳定性与有限寿命期的保证
4.电气控制及输出系统：
软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下保证高精度。
