 安全阀校验台 安全阀维修测试设备  高压安全阀检测装置

安全阀校验台设备平面布置图及校验场所建议图

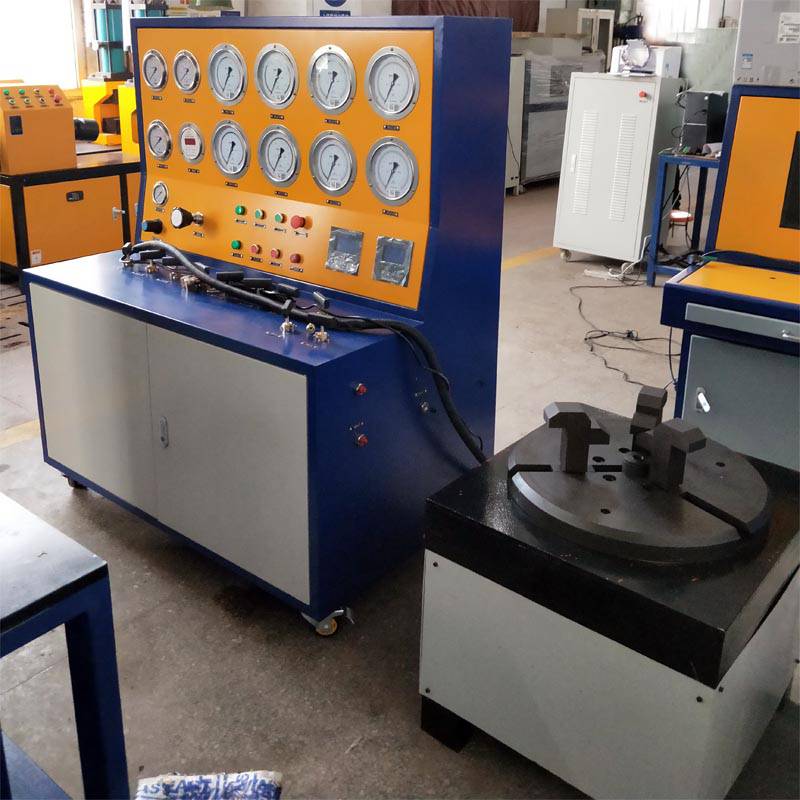

（一）、设备名称：安全阀校验台

（二）、设备型号：SVT42-400A

（三）、设备用途：检验安全阀的密封性能、起跳压力、回座压力等

（四）、参考执行标准：

·GB/T12241 安全阀一般要求

·GB/T12242 压力释放装置性能试验规范

·GB/T12243 弹簧直接载荷式安全阀

（五）、设备说明：

计算机控制型安全阀校验台采用美国NI公司数据采集软件，功能强大，性能稳定，整个实验过程可以在计算机上自动完成，可显示压力曲线，各试验参数可以自由设定，比如试验压力，保压时间，允许压降等

（六）主要技术性能指标：

1> 设备名称：安全阀校验台

2> 设备型号：SVT42-400A

3> 测试压力：0-42MPa，输出压力42MPa

4> 测试通径：DN25-DN400  (标准配10套转接密封座)

5> 夹紧力：小卡盘—20T   大卡盘—30T

6> 压力控制精度：≤±1%F.S

7> 压力测量精度：0.4级精密压力表

8> 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa

9> 增压核心：气体增压泵STT60（气体）、电动高压水泵（液体）

10>装卡座：

a、DN100 气路安全阀装卡座

安全阀通徂：DN10 一 DN100

调校压力：PN  42MPa

b、DN300 气路安全阀装卡座

安全阀通徂：DN100 一 DN300

调校压力：PN  42MPa

c、DN100 水路安全阀装卡座

安全阀通徂：DN10 一 DN100

调校压力：PN  42MPa

11> 加紧方式：液压油缸

12> 控制方式：计算机控制

13> 驱动气源：≤8bar，耗气量：1.5标准立方米/分；

14> 压缩空气质量要求：过滤精度：15μm；常压***：3℃；含油量(PPM)：≤5.0

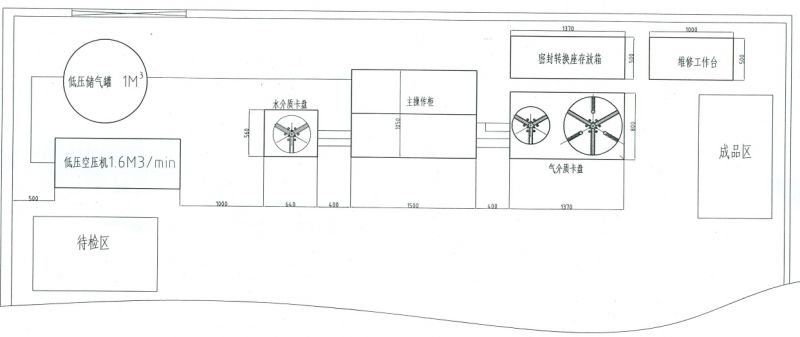

平面布置图及校验场所建议图
