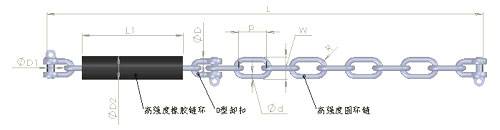

结构简图

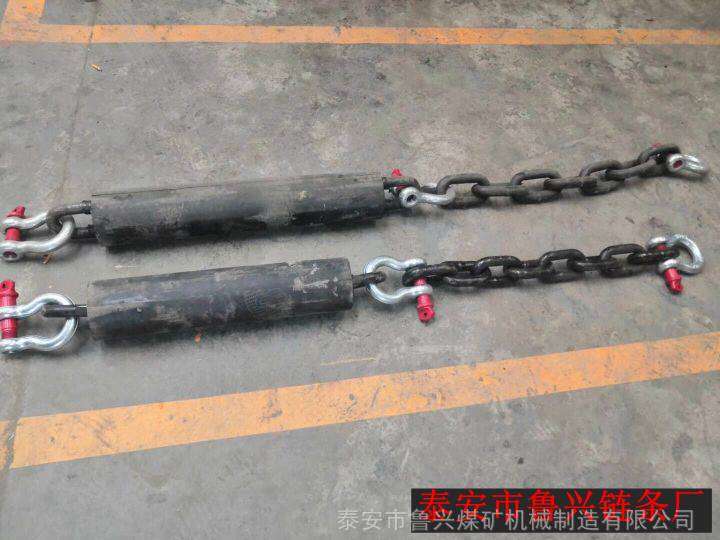

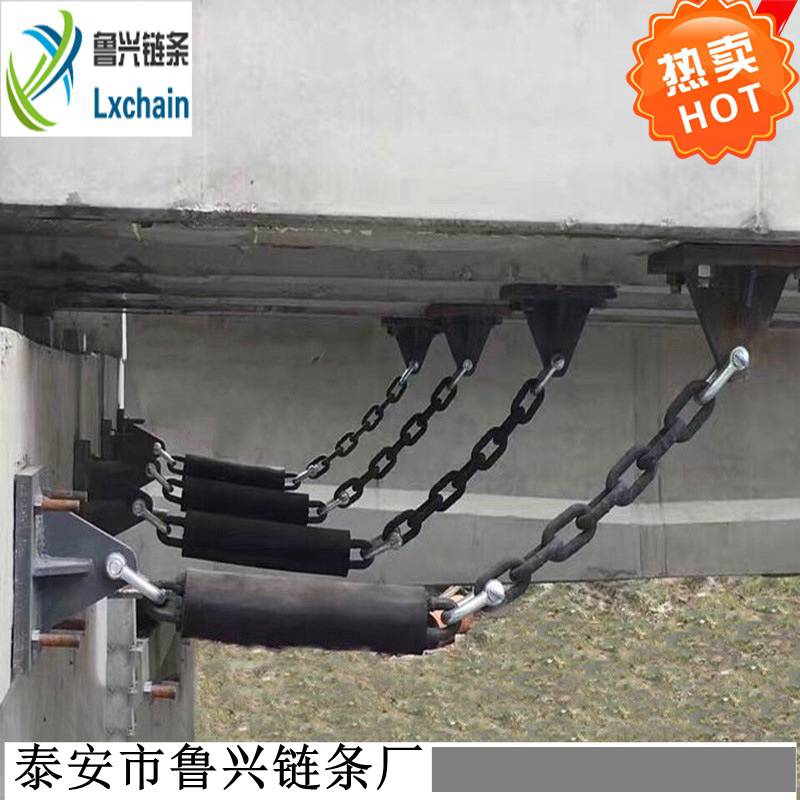

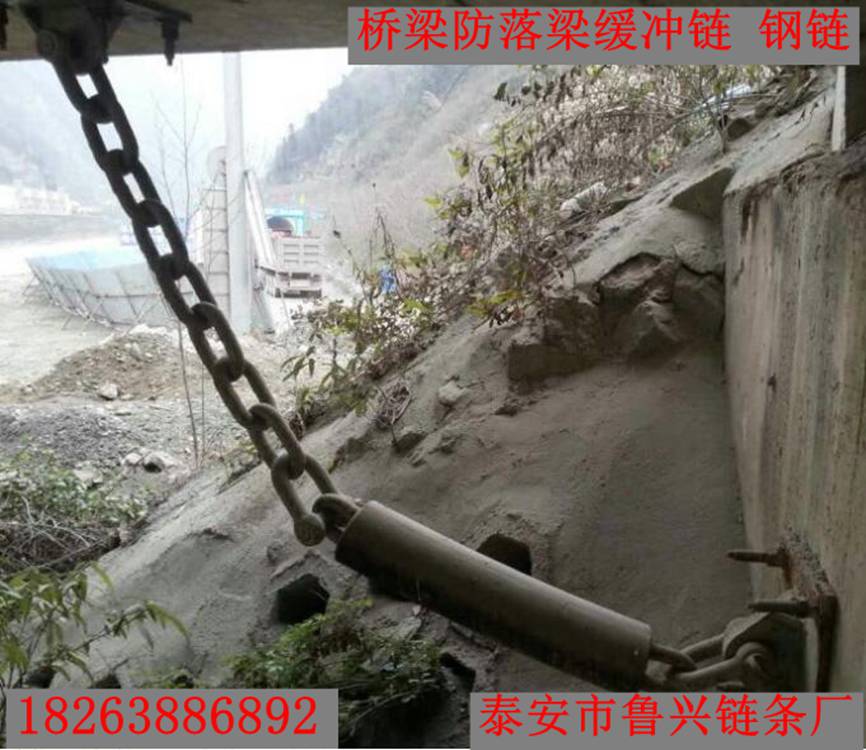

防落梁装置主要由高强度橡胶链环，D型卸扣，高强度圆环链、墩台抗拉座、梁体抗拉座和预埋件构成，其缓冲链条部分构造见下图：防落梁装置是桥梁及建筑工程中的重要组成部件之一，其作用是在强烈***时使梁体所受***力能起到缓冲，同时保证在强烈***后梁体不滑出桥墩或桥台。为防止***产生的落梁和碰撞***，需对桥梁进行相应的抗震措施的完善，所以防落梁装置就被应用了，防落梁装置包括防落梁缓冲模块、防撞梁缓冲模块以及连杆、紧固螺栓、预埋钢管等主要构件。
主要特点
1）通过高强度橡胶链环，缓和撞击冲击。
2）可以缩小安装支架的尺寸。
3）受***时惯性力的作用方向的限制较少。
4）构造较为简单，并且容易安装。
5）在工厂出货时进行拉伸试验，对所有的产品进行质量确认。
6）即使是在桥梁存在斜交的情况下，也可以通过改变链环数量和安装角度来适应。
7）可以根据干涉物的状况，更改安装位置。
1、链条长度L可根据安装需要增减链环，L可调整
2、图中销轴也可采用***高强度螺栓和螺母进行连接。
4、使用材料
1）在缓冲链中使用了以下材料。
构件名称 | 材料 |
高强度圆环链、高强度橡胶链 | 20CrMnTiH |
D型卸扣、销轴（高强度螺栓或螺母） | 40CrH |
测试
试样在加载过程中，缓冲链伸长量平稳，无急剧变化，橡胶体在试验过程中无龟裂和断裂现象，并在缓冲链断裂后能很好的回复原状。从缓冲链试样静载试验的3次曲线来看，其曲线的线性相似，线性的重合性较好。

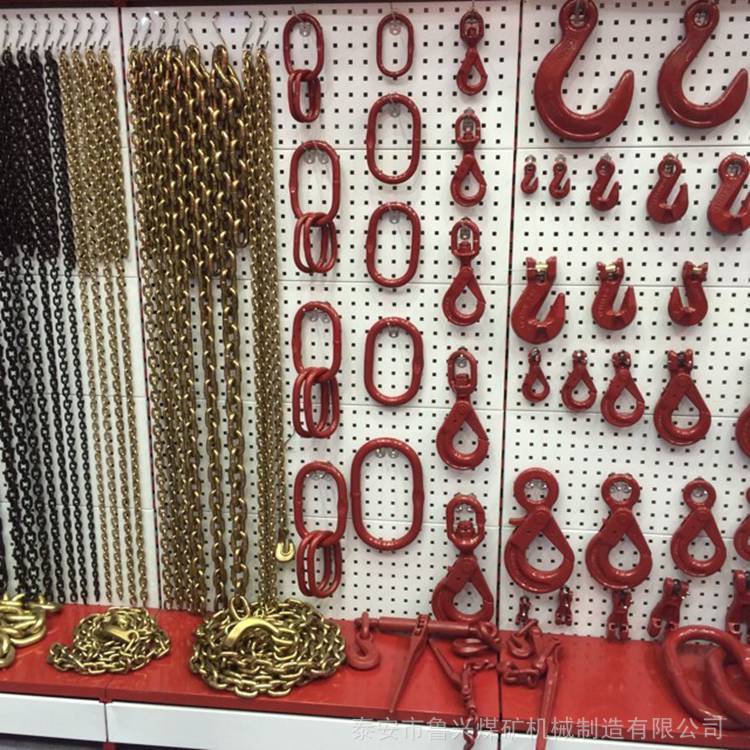

产品明细说明： 1.高强度链条、G80起重链条、起重链条、链条成套吊索具，电磁吸盘链条，刮粪机链条。 2.矿用高强度链条、链轮、刮板、连接环、中部槽、弧齿环，马蹄环，锯齿环、槽帮钢、过渡槽、盲轴总成、机尾滚筒、机尾轴、机头架、钢垫、联接销等矿用配件。 3.提升机用7环9环圆环链条、链轮、料斗、链钩等提升机配件，NE板式提升链条，NSE高度提升链，FU板式输送链条、DS倾斜输送链条。 4.护栏链条、圆环铁链、装饰链条、绿化链条，吊桥链条等 5.船用锚链、渔网链、船用有档锚链、捆扎链、绑扎链条，船盖链、舱盖链、舱盖链连接环、浮标锚链、码头链。 6.、锅炉除渣机链条、电力捞渣机高强度圆环链条、链轮、双孔、四孔连接环、锯齿连接环 8.、起重D型环、马蹄环、非标焊接单环、梨形环、圆环、索具配件 9 本公司还可根据用户需求定做生产各种规格的异型产品，欢迎来电来函咨询。
