结构和工作原理
1、主要结构

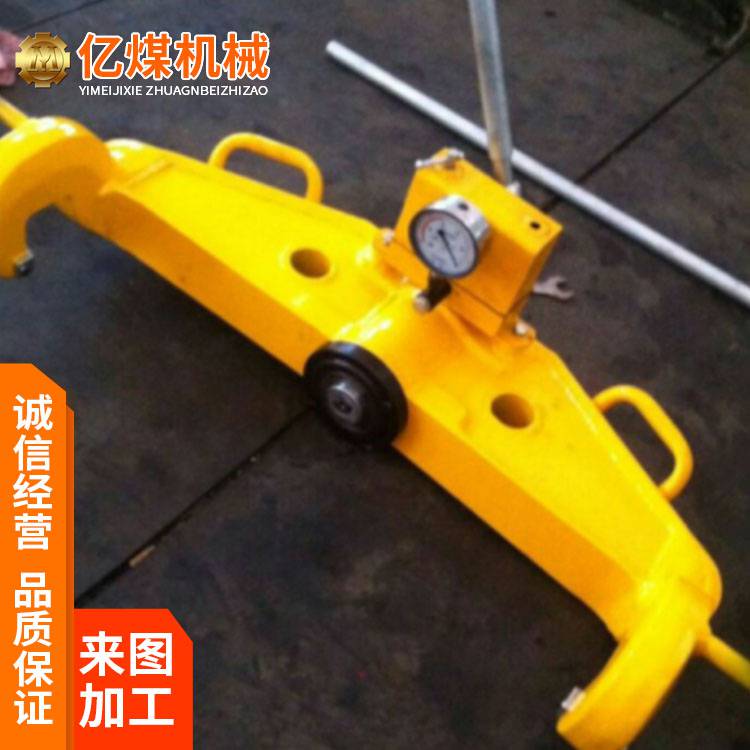

YJT-500液压尖轨直轨器主要由机架、手动泵站、液压缸、顶轨块、钩轨臂、钩轨垫铁及连接油管等部分组成。
2、工作原理

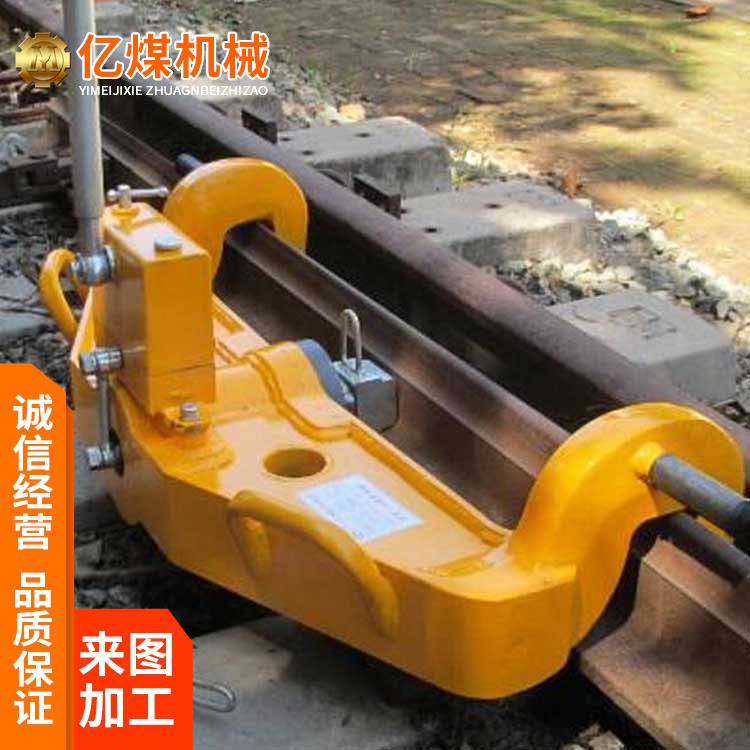

YJT-500液压尖轨直轨器作业时，将该机水平放置于尖轨或普通钢轨上，液压缸活塞杆的顶块对准尖轨或普通钢轨变形位置的轨腰中心处，钩轨臂钩紧另侧轨腰中心。搬动手压泵搬杆，活塞杆伸出，顶块顶紧轨腰，同时，两侧钩轨垫铁也钩紧轨腰，往复搬动手压泵搬杆，向液压油缸供油,系统压力***，活塞杆及顶块推力加大，在两侧钩轨臂的支承下，尖轨或普通钢轨产生变形，直至产生塑性变形，将尖轨或普通钢轨调直或弯曲。
主 要 技 术 参 数
1、直轨或弯轨力 500KN
2、系统压力 73Mpa
3、油缸行程 84mm±2mm
4、钩轨臂支点距离 1000mm
5、外形尺寸 1300×510×438（mm）
6、整机质量 （含液压油） 138kg
