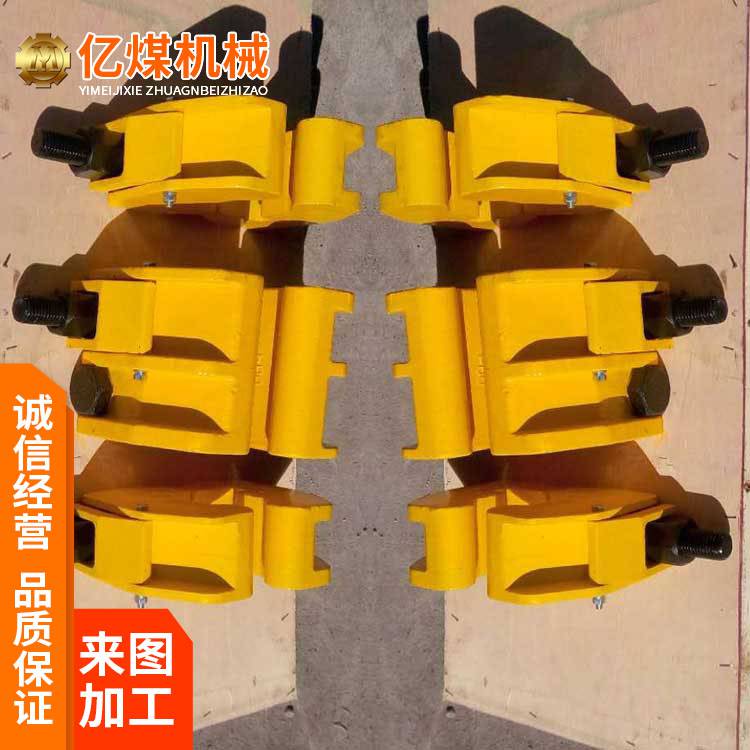

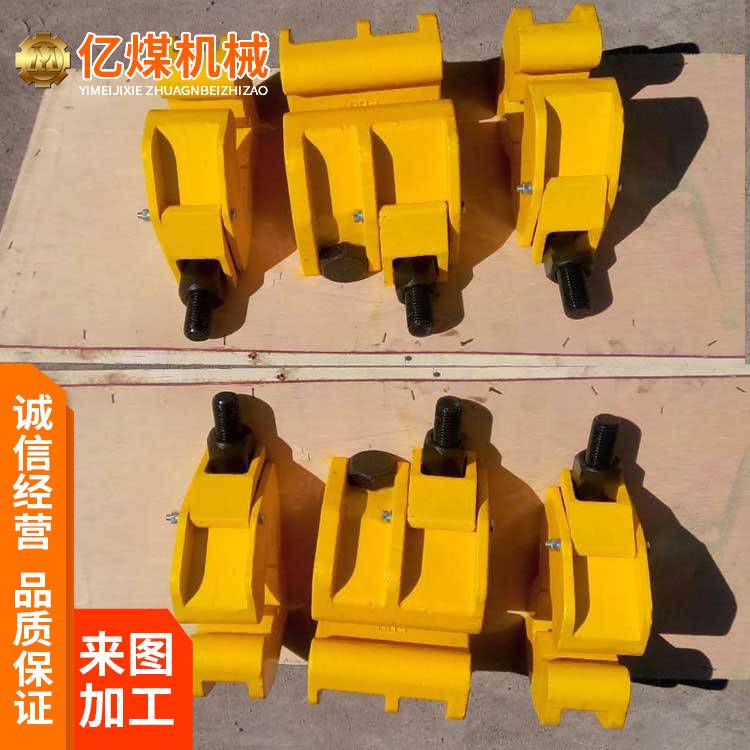

GWJ-60钢轨接头无孔夹紧装置适用于钢轨或焊缝发生伤损时的应急处理，以及铺设无缝线路时钢轨临时连接。
操作方法：
本装置可一个(大)或三个(一大两小)配合鱼尾板使用，也可二个(两小)配合鼓包夹板使用。作业时先调整轨缝（裂缝）至两边轨枕的距离，扒掉钢轨下面少量石渣，轨腰处放入鱼尾板。夹头凹槽斜面搁置在钢轨底部的斜面上，穿入螺栓，同时反复拧紧两端螺母至额定扭矩，放下防松板。
使用一个(大)时：夹体（宽度）中心与轨缝（裂缝）目测对齐。
三个(一大两小)组合使用时
安装三个（GWJ-60、GWJ-50）时，先调整轨缝（裂缝）至两边轨枕的距离360mm（轨枕中心间距约720mm），中间的夹体（宽度）中心与轨缝（裂缝）目测对齐，左右夹体与中间的夹体间距各为25mm。
安装三个（GWJ-60、GWJ-60（D）组合，GWJ-50、GWJ-50（D）组合）时：中间的夹体（宽度）中心与轨缝（裂缝）目测对齐，左右夹体〔GWJ-60（D）〕与中间的夹体间距各为约10mm，拧紧两端螺母时，左右夹体不准偏斜。
3、使用鼓包夹板安装两个(两小)时，鼓包夹板放入轨缝（裂缝）的轨腰处，左右夹体内侧边缘与焊缝间距各为约110mm。
名 称 参 数 型 号
适用钢轨规格（kg/m） GWJ-60 GWJ-60D
(GWJ-60组合)
适用钢轨规格（kg/m） 60 60
额定扭矩（N.m） 900 900
钢轨接头纵向阻力
（安装一副）（kN） ≥260 —
钢轨接头纵向阻力
（安装二副）（kN） ≥150 —
钢轨接头纵向阻力（安装三副）（kN） ≥360 ≥350
重量（一副）（kg） 19 9.5
