可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

可变弹簧支吊架按安装方式的不同,分为A、B、C、D、E、F、G七种型式。

A型----上螺纹悬吊型;

B型----单耳悬吊型;

C型----双耳悬吊型;

D型----上调节搁置型;

E型----下调节搁置型;

F型----支撑搁置型;

G型----并联悬吊型;



安装与使用:

安装:

1.A型

***杆一端与根部相连;另一端用螺纹拧入弹簧支吊架顶板螺孔内,并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连,旋转花篮螺母,将管道吊装到规定的安装位置,然后用螺母锁紧。

2.B、C型

弹簧支吊架上端与吊杆或吊板相连,吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。

3.D型

用螺栓将弹簧支吊架固定在钢梁或楼板上,吊杆穿过吊架本体与管道相连,旋转顶部螺母,将管道吊装到规定的安装位置,然后用螺母锁紧。

4.E型

用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。

5.F型

用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上,顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时,可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0~9为±6mm、VS30F10~24为±12.5mm,弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。

6.G型

旋转花篮螺母,使固定在钢梁或楼板上的吊杆拉紧,将吊架调整到设计的安装高度,再用螺母将花篮螺母锁紧

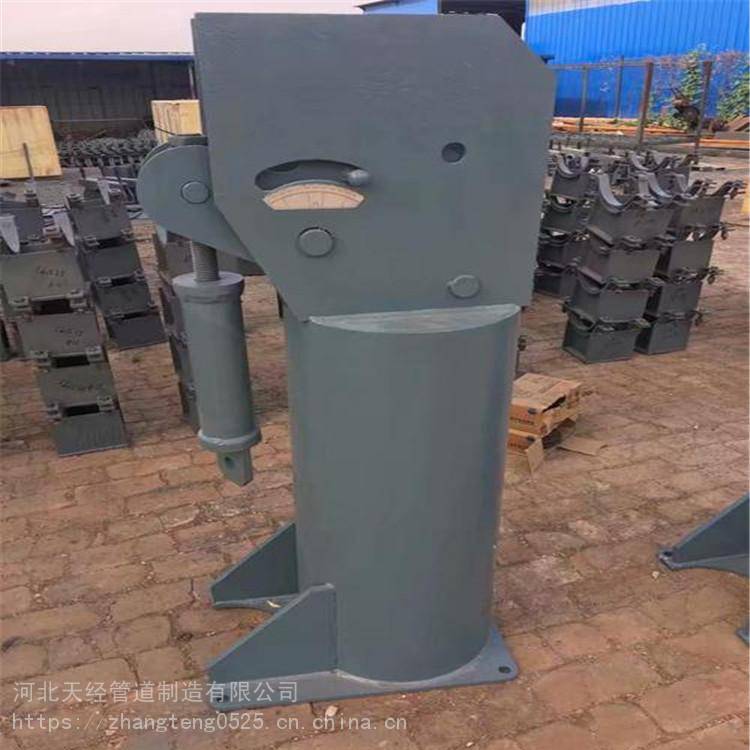

弹簧支吊架根据力矩平衡原理设计。在规定的负载位移范围内,负载力矩和弹簧力矩始终保持平衡。因此,用恒吊支撑的管道和设备发生位移时,可以获得恒定的支承力,不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方,如电站锅炉本体,发电厂的汽、水、烟风管及燃烧器等悬吊部分,以及石油化工设备和其它需要减少位移应力的地方。

注意事项

(1)由制造厂按用户提供的安装载荷,用上、下两块***块将弹簧支吊架的指示板固定在与安装载荷相应的位置上,使弹簧支吊架暂处于刚性状态。

(2)管道经清洗、水压试验后,取下上、下***块,方可将管道投入使用。

(3)管道开始运行时,首先检查***块是否合部拆除,再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象。

(4)管道投入正常运行后,检查弹簧支吊架在工作载荷 时的位移是否与设计一致。管道停止运行后,检查指示板是否复位到安装载荷的位置。检查弹簧的吊架紧扣性等。
