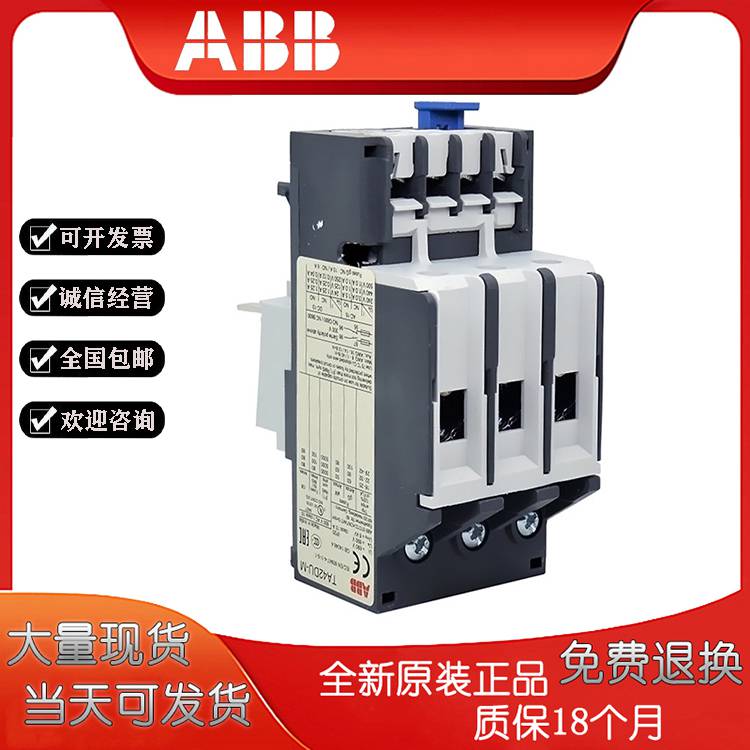

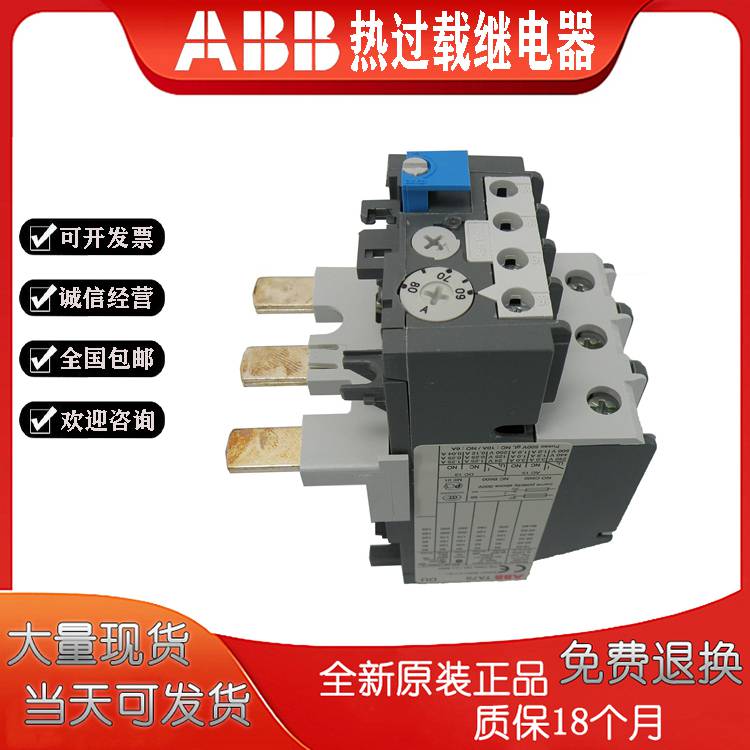

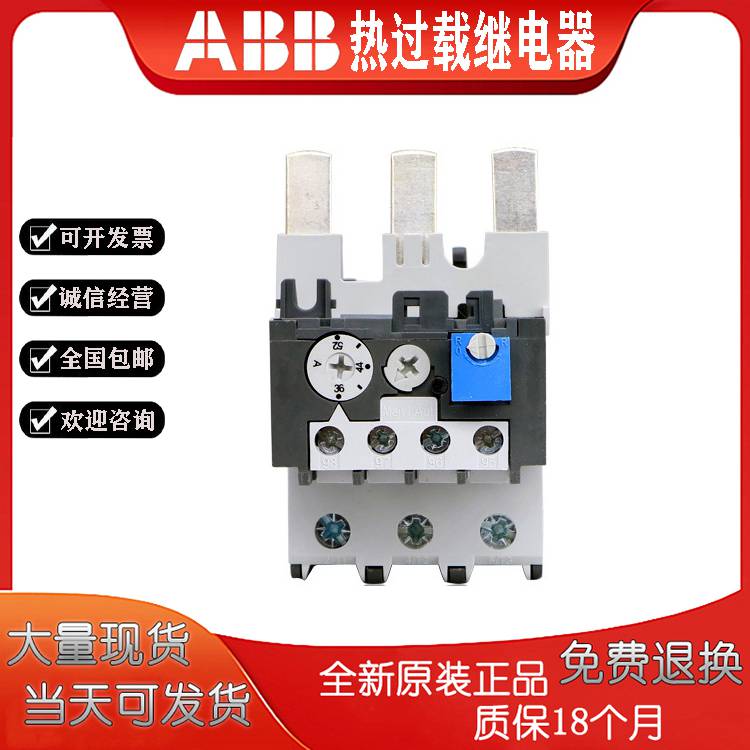

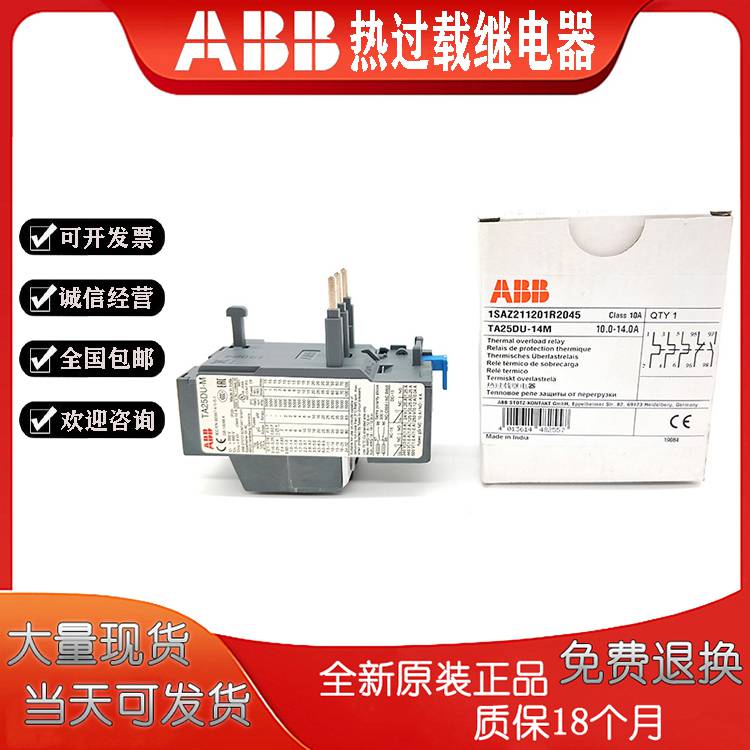

ABB过流保护继电器TA25DU-0.4M电流1.0-1.4A常开式
简介
热继电器是由流入热元件的电***生热量，使有不同膨胀系数的双金属片发生形变 ，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了***应用。
热继电器的主要技术参数
额定电压：热继电器能够正常工作的的电压值，一般为交流220V，380V，600V。
额定电流：热继电器的额定电流主要是指通过热继电器的电流
额定频率：一般而言，其额定频率按照45~62HZ设计。
整定电流范围：整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。
热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电热继电器停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的符号为FR，电路符

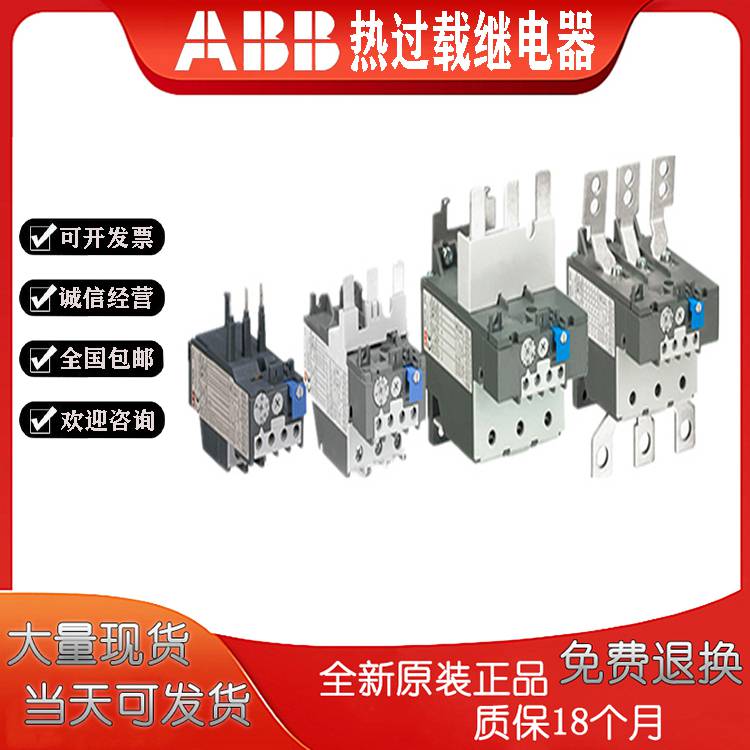

TA DU系列热过载继电器型号及参数：
ABB热过载继电器TA25DU0.25 0.16…0.25 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU0.4 0.25…0.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU0.63 0.4…0.63 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.0 0.63…1 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.4 1…1.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU1.8 1.3…1.8 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU2.4 1.7…2.4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU3.1 2.2…3.1 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU4.0 2.8…4 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU5 3.5…5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU6.5 4.5…6.5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU8.5 6…8.5 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU11 7.5…11 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU14 10…14 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU19 13…19 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU25 18…25 适用A9-A40;AL9-AL40 ABB热过载继电器TA25DU32 24…32 适用A9-A40;AL9-AL40 ABB热过载继电器TA42DU25 18…25 适用A30A40;AL9-AL40 ABB热过载继电器TA42DU32 22…32 适用A30A40;AL9-AL40 ABB热过载继电器TA42DU42 29…42 适用A30A40;AL9-AL40 ABB热过载继电器TA75DU32 22…32 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU42 29…42 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU52 36…52 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU63 45…63 适用A50-A75;AE50-AE75 ABB热过载继电器TA75DU80 60…80 适用A50-A75;AE50-AE75 ABB热过载继电器TA110DU90 65…90 适用A95A110;AF95AF110 ABB热过载继电器TA110DU110 80…110 适用A95A110;AF95AF110 ABB热过载继电器TA200DU110 80…110 适用A145A185 ABB热过载继电器TA200DU135 100…135 适用A145A185 ABB热过载继电器TA200DU150 110…150 适用A145A185 ABB热过载继电器TA200DU175 130…175 适用A145A185
TA DU系列热继电器是由流入热元件的电***生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了应用。
热继电器的主要技术参数n额定电压：热继电器能够正常工作的的电压值，一般为交流220V，380V，600V。 n额定电流：热继电器的额定电流主要是指通过热继电器的电流n额定频率：一般而言，其额定频率按照45~62HZ设计。 n整定电流范围：整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。当它接入主电路内，流过与电动机相同电流，当电动机过载达到一定程度时，热元件被加热达到一定弯曲程度，推动热继电器动作结构。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它）。热过载继电器的构成
它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。继电器的特性曲线
