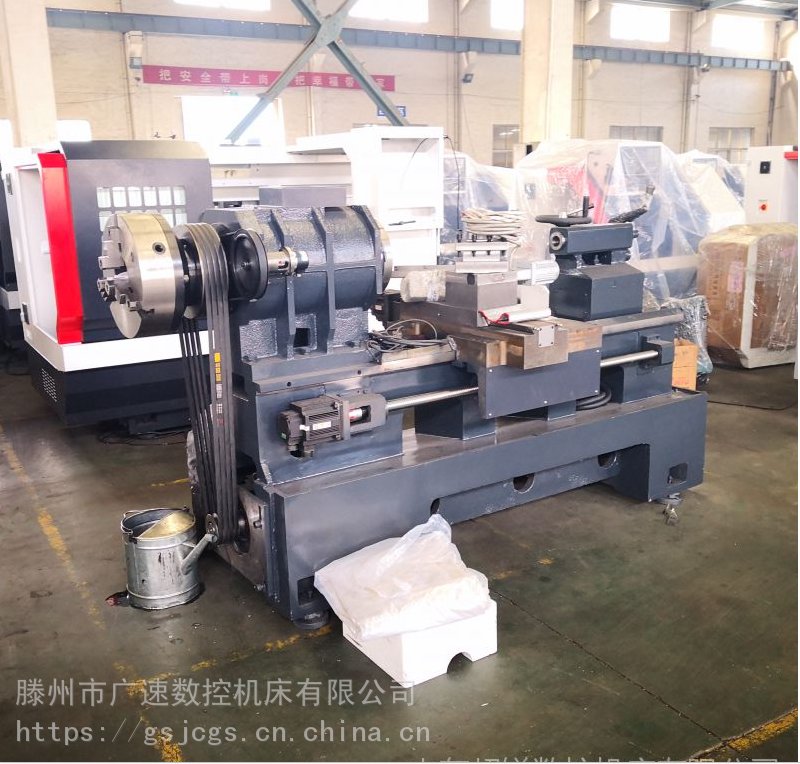

CK6160数控车床技术资料
1 机床结构特点及功能要求
1本系列机床是本公司生产的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性n稳d可靠、具有优良的精度保持性。
2机床结构稳定,床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐m，经j耐y、加工精度保持性好。
4数控系统采用广数980TB3系统，采用国产名优滚珠丝杠及高j度丝杆轴承。
5采用高j度主轴轴承组且经精m装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
6各润滑点采用强制自动润滑装置进行定d定量润滑丝杠及导轨，当有异常状态或油量不足时自动产生警告号。
7采用国产知m品牌手动卡盘。
8 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
2 CK6160主要技术参数表
型号 | 单位 | CK6160x1000 |
床身回转直径 | mm | Φ600 |
拖板回转直径 | mm | Φ395 |
X/Z行程 | mm | 300/1000 |
主轴通孔直径 | mm | Ф82(选配Ф130） |
主轴转速 | rpm | 1600 |
主轴级数 | 无级 | |

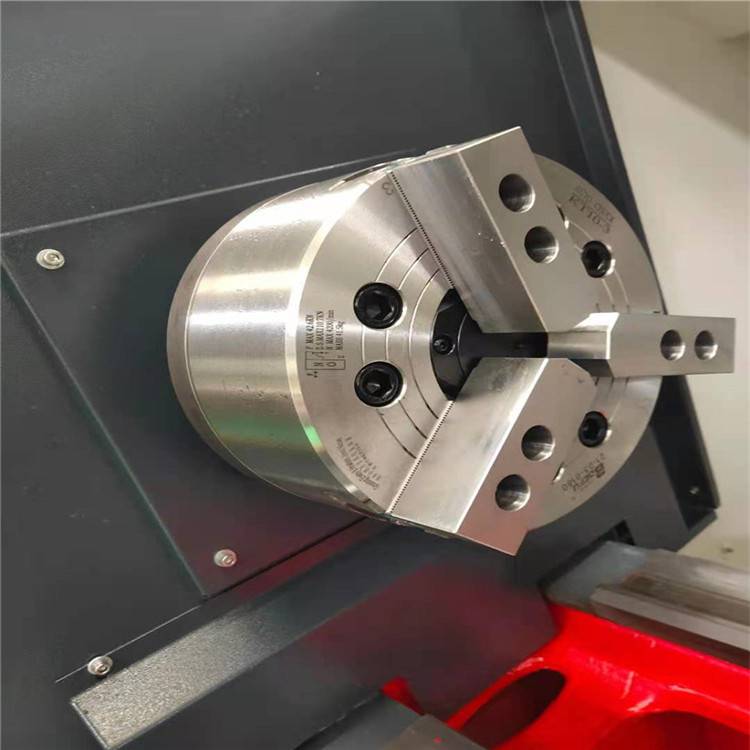

工件夹持方式 | mm | 手动卡盘 |
卡盘尺寸 | mm | 250 |
主电机功率 | kW | 7.5 |
进给电机扭矩X/Z | N.m | 5/7.5 |
X/Z轴快移速度 | m/min | 8/10 |

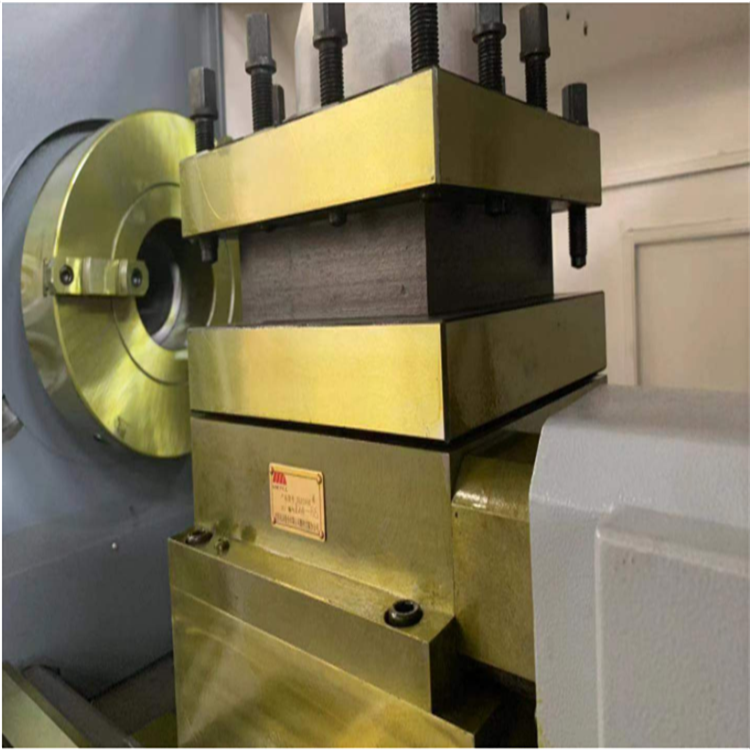

刀架型式 | 电动刀架 | |
刀架（数量） | 4 | |
刀杆尺寸 | mm | 25×25 |
刀架重复***精度 | mm | ≤0.004 |

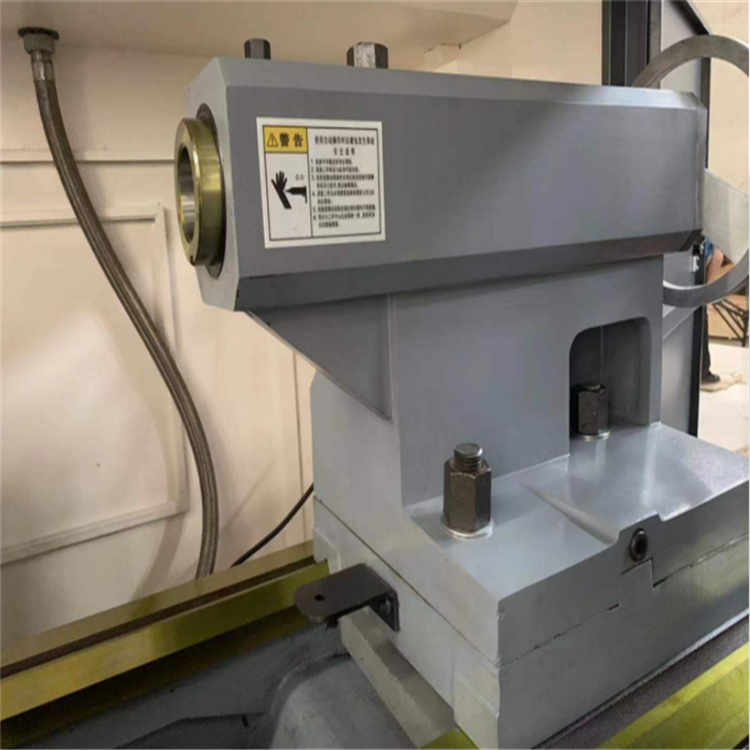

尾座型式 | 手动尾座 | |
尾座套筒直径 | mm | Φ75 |
尾座套筒行程 |
