该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为钢球滚动直线导轨，导轨负载大、跨距宽、
精度高，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、
模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品
的生产，能满足对复杂、 零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。

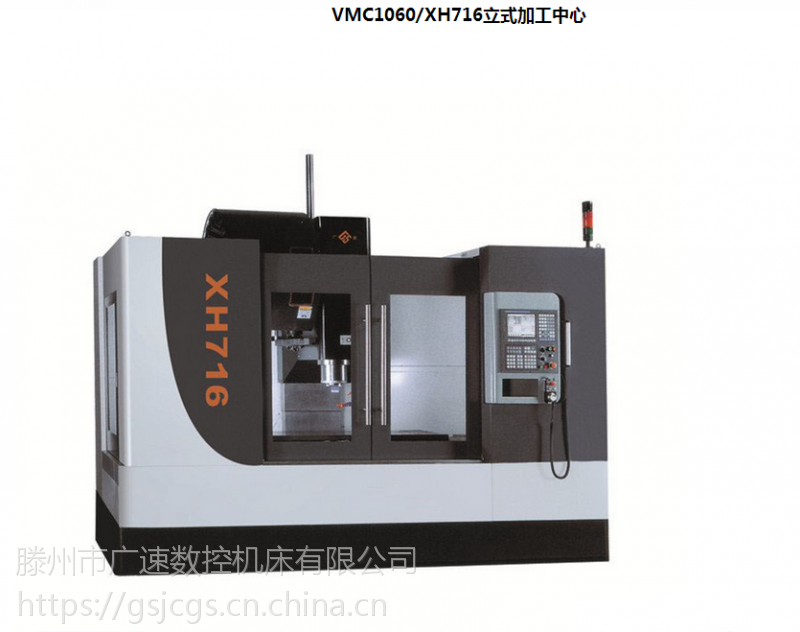

XH716立式加工中心主要规格及参数
技术参数 | XH716 | ||
工作台尺寸 | 600×1300mm | ||
行程 | X轴* Y轴* Z轴 | 1000mm*600mm*600mm | |
滚珠丝杠 | X轴 、Y轴 、Z轴 | GD4010 | |
进给电机 | X轴 、Y轴 、Z轴 | 14*16*16NM | |
主轴转速 | 60-8000rpm | ||
刀柄形式 | BT40 | ||
进给速度 | 0-18000mm/min | ||
T形槽（数目-宽*间距） | 5-18mm*120mm | ||
主轴端部到工作台距离 | 180-780mm | ||
主轴中心至立柱距离 | 655mm | ||
工作台承重 | 1000kg | ||
z小设定单位 | 0.001mm | ||
重复***精度 | ±0.005mm | ||
***精度 | ±0.01mm | ||
主电机 | 11kw(15kw/30min) | ||
刀库 | 斗笠式 16把 | ||
加工能力 | 铣削能力 | 3250px3/min | |
钻孔能力 | φ24mm | ||
镗孔能力 | φ150mm | ||
攻丝能力(铸铁) | M20×2.5 | ||
气源压力 | 4-6kgf/cm2 | ||
机床外形尺寸 | 3200×2650×2600mm
| ||
